MR-J3BUS03M Cáp Quang SSCNET III Mitsubishi 0.3m (Nội Tủ, Nối Tiếp Siêu Gọn)

Giới thiệu Cáp Quang MR-J3BUS03M

30 Centimet "vàng" cho thiết kế nội tủ

Nếu bạn từng thiết kế tủ điện có 4-5 bộ Servo Amplifier gắn san sát nhau, bạn sẽ hiểu nỗi khổ của việc dư thừa dây cáp. Dùng cáp 1 mét thì phải cuộn tròn nhét vào máng nhựa (rất dễ gãy gập cáp quang), mà dùng cáp 0.15 mét thì lại căng quá mức nếu 2 Driver có khe hở tản nhiệt. MR-J3BUS03M (0.3m) chính là kích thước "vàng". Nó vừa đủ để tạo một vòng cung uốn lượn an toàn từ giắc cắm trên xuống giắc cắm dưới của thiết bị bên cạnh mà không để lại bất kỳ một centimet dư thừa nào.

Giải phóng không gian, nâng tầm thẩm mỹ

Thay vì phải đấu nối hàng loạt dây đồng I/O (Pulse/Dir/Clear) cho mỗi trục, cấu trúc Daisy-chain của SSCNET III thông qua đoạn cáp 0.3m này giúp bạn xâu chuỗi hàng loạt Driver thành một đường chuyền tín hiệu duy nhất. Tủ điện của bạn sẽ trở nên cực kỳ thông thoáng, dễ dàng tản nhiệt và mang đậm phong cách thi công của các máy CNC/Robot tiêu chuẩn Nhật Bản.

Ưu điểm của MR-J3BUS03M

Bảo toàn tín hiệu nội suy bằng chùm ánh sáng

Các Driver đặt sát nhau thường tạo ra các vùng nhiễu sóng (EMI) rất mạnh do khởi động cơ đóng ngắt liên tục. Việc truyền dữ liệu bằng tín hiệu điện qua khoảng cách này đôi khi vẫn bị "rác" xung. Với MR-J3BUS03M, tín hiệu được mã hóa thành các hạt ánh sáng truyền qua lõi quang học. Điều này mang lại sự chống nhiễu tuyệt đối 100%, đảm bảo lệnh vị trí từ Controller đến các trục luôn chuẩn xác đến từng vi bước.

Cắm là chạy (Plug & Play) an toàn

Hai đầu cáp 0.3m được trang bị giắc cắm chuyên dụng của mạng SSCNET có ngàm khóa. Thao tác đấu nối chỉ đơn giản là cắm giắc vào cổng CN1A/CN1B cho đến khi nghe tiếng "Click". Không cần kìm bấm cos, không cần hàn thiếc, không bao giờ lo đấu nhầm dây. Quá trình bảo trì, thay thế Driver hỏng cũng diễn ra chỉ trong vài giây rút/cắm.

Thông số kỹ thuật Cáp MR-J3BUS03M

Bảng tra cứu thông số cơ bản



Hình 1: Bản vẽ kích thước và hướng dẫn đấu nối cáp mạng SSCNET III Mitsubishi

Ứng dụng của MR-J3BUS03M và Cảnh báo thi công

Hoàn hảo cho các cụm máy nội suy phức tạp

Sợi cáp siêu ngắn này luôn đồng hành cùng các tủ điện đa trục của máy tiện, máy phay CNC (kết nối trục X, Y, Z liền kề), các cụm điều khiển máy in nhiều trạm màu, hoặc hệ thống tay gắp Robot xếp chai lọ tự động.

Lưu ý sống còn: Bảo vệ cung uốn

Chính vì cáp rất ngắn (30cm), kỹ thuật viên thường mắc sai lầm là kéo căng cáp hoặc ép gập sát mặt nhựa tủ điện. Bán kính uốn cong tối thiểu bắt buộc phải duy trì trên 25mm. Việc ép chặt cáp vào thành rãnh nhựa hoặc gập vuông góc sẽ làm nứt vi phân lõi thủy tinh bên trong, khiến đường truyền mất tín hiệu và hệ thống lập tức chớp báo lỗi diện rộng.

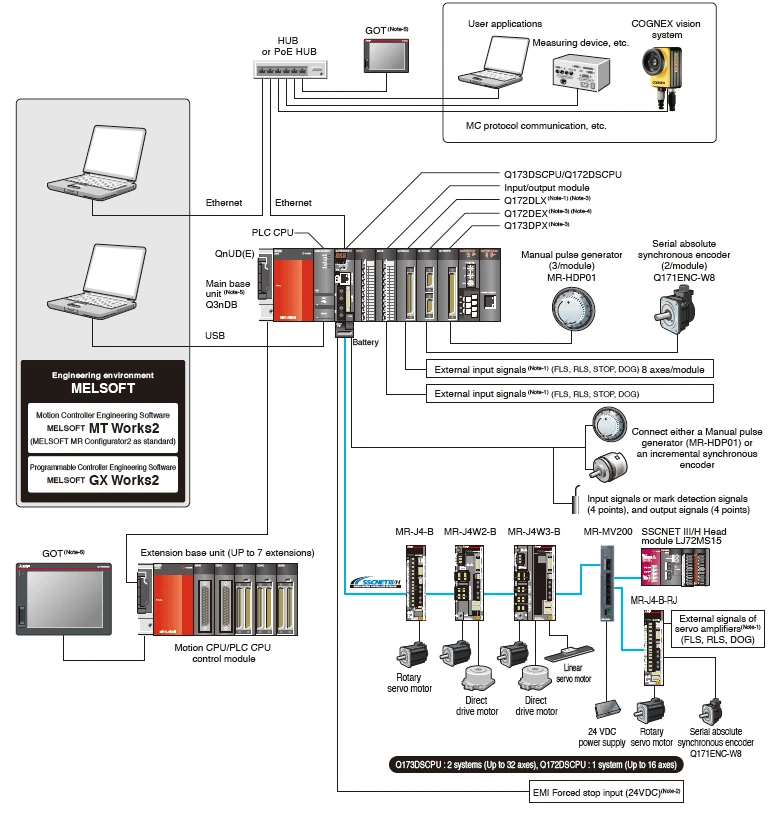

Hình 2: Ứng dụng của cáp mạng SSCNET III Mitsubishi

Các sản phẩm liên quan

Các sản phẩm cáp quang nội tủ liên quan

Tương thích trọn vẹn dải Driver Servo

Sợi cáp làm nhiệm vụ "Daisy-chain" liền mạch cho tất cả các thế hệ Driver có cổng SSCNET III như MR-J3-B, MR-J3W-B (loại đa trục 2-in-1, 3-in-1) cũng như dải sản phẩm mới MR-J4-B và MR-JE-B.

Kết luận

Sự tỉ mỉ trong khâu thi công tủ điện luôn bắt đầu từ việc lựa chọn đúng chiều dài vật tư kết nối. Với MR-J3BUS03M, độ dài 30cm là một sự tính toán hoàn hảo của Mitsubishi để tối ưu không gian gá đặt cụm Servo đa trục, ngăn chặn tình trạng rối cáp và loại bỏ 100% rủi ro đứt ngầm do phải nhồi nhét dây dư. Nhỏ nhưng có võ, đây chính là "cầu nối ánh sáng" không thể thiếu cho các kỹ sư chế tạo máy chuyên nghiệp.
