Module FX5-4AD - 4 kênh đọc tín hiệu analog ±10V / ±20mA, độ phân giải cao 16-bit Mitsubishi
Module FX5-4AD là gì?
Module FX5-4AD là module ngõ vào analog 4 kênh thuộc dòng PLC Mitsubishi MELSEC iQ-F (FX5U / FX5UC), được thiết kế để thu thập và xử lý tín hiệu analog chính xác cao từ cảm biến và thiết bị đo trong công nghiệp.
Thiết bị hỗ trợ nhiều dạng tín hiệu phổ biến:
- ⚡ Điện áp: -10V ~ +10V DC
- 🔌 Dòng điện: -20mA ~ +20mA
- 📊 Độ phân giải: 16-bit (65.536 giá trị)
👉 Nhờ đó, FX5-4AD mang lại khả năng đo lường chính xác, ổn định và phù hợp các hệ thống tự động hóa hiện đại.
-
FX5-4AD
-
42
- Thông tin sản phẩm
- Bình luận
📊 Bảng thông số kỹ thuật Module FX5-4AD (Mitsubishi)
| Hạng mục | Thông số kỹ thuật (dịch tiếng Việt) |
|---|---|
| Bộ điều khiển tương thích | MX Controller MX-F Model |
| CPU tương thích | FX5UJ (từ phiên bản đầu tiên) FX5U Ver. 1.050 trở lên FX5UC Ver. 1.050 trở lên |
| Lưu ý FX5UC | Khi dùng FX5UC cần thêm FX5-CNV-IFC hoặc FX5-C1PS-5V |
| Công cụ lập trình | GX Works3 |
| Số điểm I/O chiếm dụng | 8 điểm |
| Khối lượng | Khoảng 0.2 kg |
| Số kênh đầu vào | 4 kênh analog |
| Tốc độ chuyển đổi | 80 µs/kênh |
| Cách ly tín hiệu | Cách ly quang giữa đầu vào và PLC Không cách ly giữa các kênh |
| Điện áp đầu vào | DC -10V ~ +10V (điện trở đầu vào ≥ 400 kΩ) |
| Dòng điện đầu vào | DC -20mA ~ +20mA (điện trở đầu vào 250 Ω) |
| Giá trị đầu ra số | 16-bit có dấu (-32768 ~ +32767) |
| Dải điện áp hỗ trợ | 0–10V 0–5V 1–5V -10 ~ +10V Có thể cài đặt user range |
| Dải dòng điện hỗ trợ | 0–20mA 4–20mA -20 ~ +20mA Có thể cài đặt user range |
| Độ phân giải điện áp (0–10V) | 312.5 µV |
| Độ phân giải điện áp (0–5V) | 156.25 µV |
| Độ phân giải điện áp (1–5V) | 125 µV |
| Độ phân giải (-10~+10V) | 312.5 µV |
| Độ phân giải dòng (0–20mA) | 625 nA |
| Độ phân giải dòng (4–20mA) | 500 nA |
| Độ phân giải (-20~+20mA) | 625 nA |
| Độ chính xác (25°C ±5°C) | ±0.1% FS (±64 digit) |
| Độ chính xác (0–55°C) | ±0.2% FS (±128 digit) |
| Độ chính xác (-20–0°C) | ±0.3% FS (±192 digit) |
| Điện áp quá mức cho phép | ±15V |
| Dòng quá mức cho phép | ±30mA |
| Nguồn cấp | DC 24V và DC 5V |
| Dòng tiêu thụ DC24V | 40 mA |
| Dòng tiêu thụ DC5V | 100 mA |
📌 Module FX5-4AD là module mở rộng analog 4 kênh dùng cho PLC FX5 series, hỗ trợ đo điện áp và dòng điện chính xác.

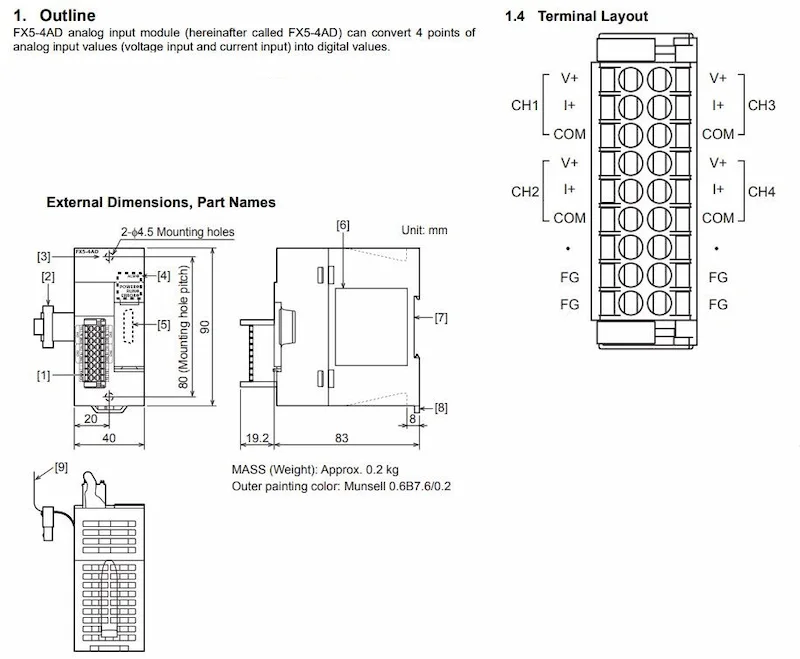

Kích thước và sơ đồ chân FX5-4AD
Thông số tín hiệu Vôn/Ampe FX5-4AD

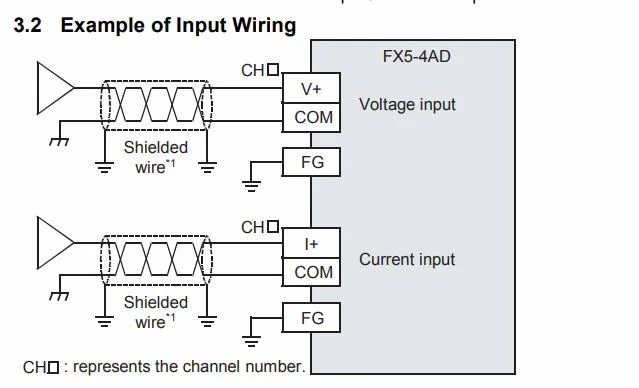

Sơ đồ đấu nối module FX5-4AD
📡 Module FX5-4AD có khả năng xử lý tín hiệu chính xác cao
FX5-4AD được trang bị bộ chuyển đổi A/D độ phân giải cao 16-bit, giúp:
- 📊 Đo tín hiệu mượt và ổn định hơn
- 📉 Giảm sai số khi scale giá trị kỹ thuật
- ⚡ Phù hợp điều khiển PID, biến tần, servo
- 🧠 Tăng độ chính xác hệ thống tự động hóa
👉 Với 16-bit, module cho phép 65.536 mức giá trị, giúp dữ liệu thu được chi tiết hơn rất nhiều so với các hệ 12-bit thông thường.
🔧 Đặc điểm nổi bật của FX5-4AD
✔ 4 kênh độc lập
Cho phép đọc đồng thời nhiều tín hiệu như:
- Áp suất
- Nhiệt độ
- Lưu lượng
- Mức chất lỏng
✔ Hỗ trợ nhiều loại tín hiệu
- ±10V DC (chuẩn công nghiệp)
- ±20mA (tín hiệu chống nhiễu tốt)
✔ Độ phân giải 16-bit chính xác cao
- Tăng độ mịn dữ liệu
- Phù hợp hệ thống điều khiển chính xác
- Giảm nhiễu trong môi trường công nghiệp
✔ Tích hợp trực tiếp PLC FX5U
- Cấu hình dễ dàng bằng GX Works3
- Không cần module trung gian phức tạp
🏭 Ứng dụng thực tế của FX5-4AD
Module FX5-4AD được sử dụng rộng rãi trong:
- 🏭 Hệ thống nhà máy tự động hóa
- 💧 Giám sát áp suất, lưu lượng, mức nước
- 🌡️ Đo nhiệt độ và tín hiệu cảm biến
- ⚙️ Điều khiển PID trong biến tần
- 📦 Dây chuyền sản xuất thông minh
💡 Ưu điểm khi sử dụng FX5-4AD
✔ Độ chính xác cao với 16-bit ADC
✔ Hỗ trợ nhiều dạng tín hiệu analog
✔ Dễ dàng tích hợp PLC FX5U
✔ Ổn định trong môi trường công nghiệp
✔ Tối ưu cho hệ thống điều khiển tự động
📌 Kết luận module FX5-4AD
Module FX5-4AD 4 kênh analog ±10V / ±20mA 16-bit Mitsubishi là giải pháp thu thập tín hiệu chính xác cao trong hệ thống PLC FX5U. Với khả năng xử lý mạnh mẽ, độ phân giải cao và hỗ trợ đa dạng tín hiệu, đây là lựa chọn lý tưởng cho các ứng dụng tự động hóa, giám sát và điều khiển công nghiệp hiện đại.
