Mô đun xuất tín hiệu analog FX2N-4DA

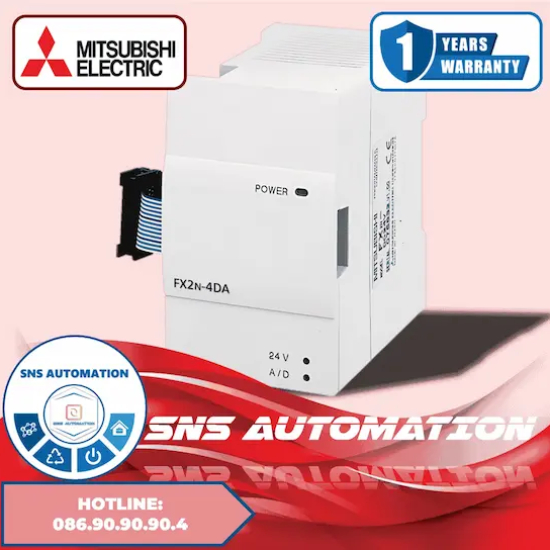

Mô đun xuất tín hiệu analog FX2N-4DA Mitsubishi
Mô đun analog FX2N-4DA là module mở rộng chuyên dùng để xuất tín hiệu analog từ PLC Mitsubishi sang thiết bị điều khiển bên ngoài như biến tần, van điều khiển, bộ điều chỉnh nhiệt độ hoặc các hệ thống điều khiển quá trình. Thiết bị thuộc dòng MELSEC-F FX Series của Mitsubishi, được thiết kế với 4 kênh ngõ ra analog độc lập, cho phép PLC chuyển đổi tín hiệu số sang tín hiệu điện áp hoặc dòng điện để điều khiển thiết bị công nghiệp.
-
FX2N-4DA
-
338
- Thông tin sản phẩm
- Bình luận
Đặc điểm nổi bật của module FX2N-4DA
1. 4 kênh ngõ ra analog độc lập
Module cung cấp 4 ngõ ra analog, mỗi kênh có thể cấu hình riêng biệt giúp điều khiển đồng thời nhiều thiết bị trong hệ thống tự động hóa.
2. Hỗ trợ nhiều chuẩn tín hiệu
FX2N-4DA hỗ trợ các chuẩn tín hiệu analog phổ biến:
-
Điện áp: 0 – 10V / -10 – 10V DC
-
Dòng điện: 0 – 20mA / 4 – 20mA
Nhờ đó module có thể kết nối với hầu hết thiết bị điều khiển công nghiệp hiện nay.
3. Độ chính xác cao
Module sử dụng bộ chuyển đổi D/A độ phân giải 12 bit, cho phép xuất tín hiệu analog ổn định và chính xác trong các ứng dụng điều khiển tự động.
4. Thiết kế nhỏ gọn – dễ lắp đặt
FX2N-4DA có thiết kế compact, lắp đặt trên DIN rail hoặc trong tủ điện, giúp tiết kiệm không gian và dễ dàng tích hợp vào hệ thống PLC hiện có.
Thông số kỹ thuật mô đun FX2N-4DA
| Thông số | Giá trị |
|---|---|
| Model | FX2N-4DA |
| Hãng sản xuất | Mitsubishi |
| Loại module | Analog Output |
| Số kênh ngõ ra | 4 kênh |
| Điện áp ngõ ra | 0–10V / -10–10V DC |
| Dòng ngõ ra | 0–20mA / 4–20mA |
| Độ phân giải | 12 bit |
| Độ chính xác | ±1% |
| Phương thức lắp đặt | DIN Rail / tủ điện |
| Nhiệt độ hoạt động | 0 – 55°C |
| Trọng lượng | khoảng 0.3 kg |

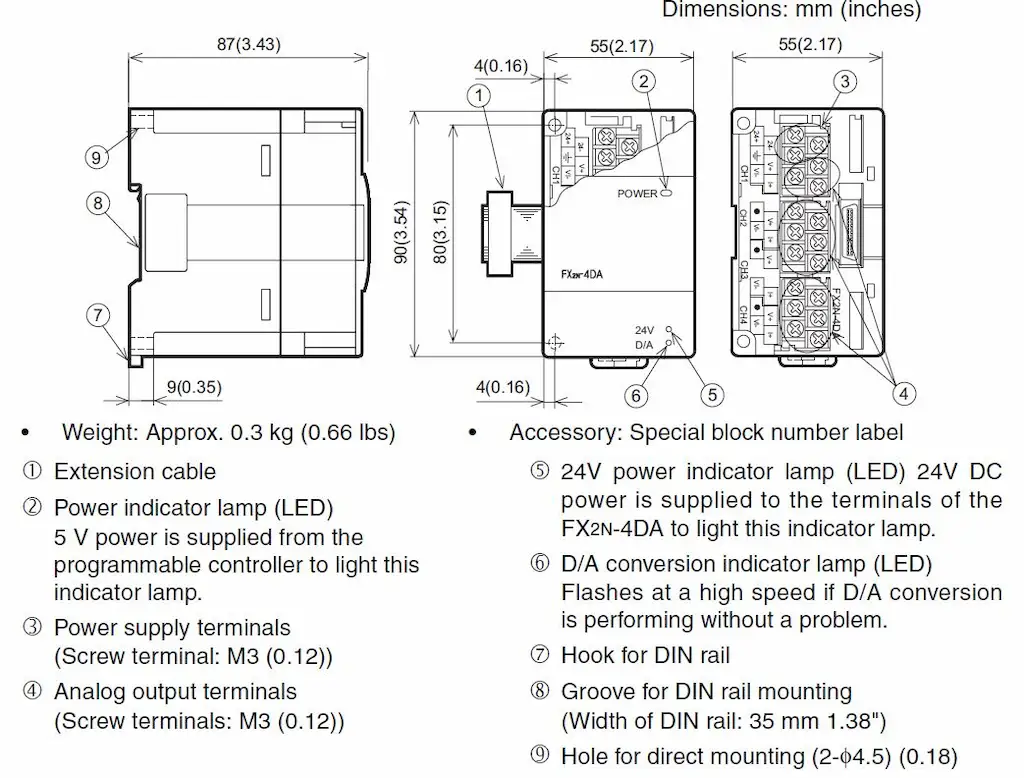

Kích thước mô đun analog FX2N-4DA

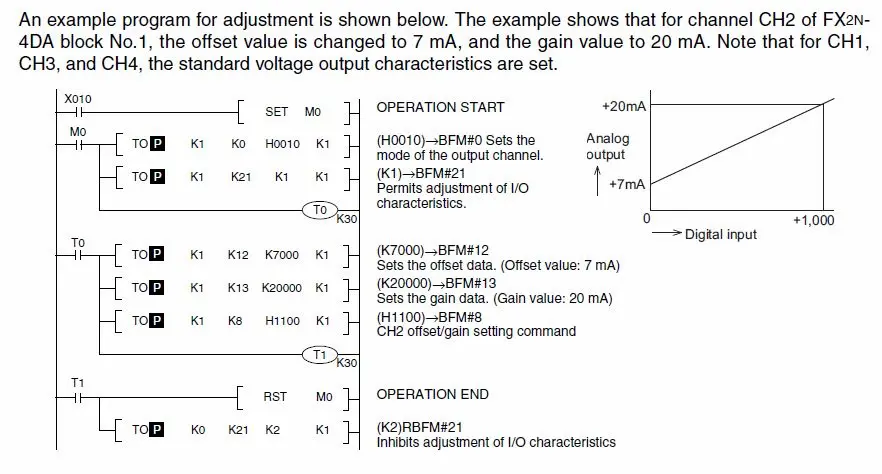

Sơ đồ tín hiệu FX2N-4DA
Nguyên lý hoạt động của FX2N-4DA
Module FX2N-4DA hoạt động theo nguyên lý chuyển đổi tín hiệu số từ PLC sang tín hiệu analog (Digital to Analog – D/A).
Quy trình hoạt động:
-
PLC gửi dữ liệu số (digital value) đến module thông qua vùng buffer memory.
-
Module thực hiện chuyển đổi D/A.
-
Tín hiệu analog được xuất ra các kênh V hoặc mA để điều khiển thiết bị ngoài.
Nhờ quá trình này, PLC có thể điều khiển chính xác các thiết bị cần tín hiệu analog như biến tần, van tuyến tính hoặc bộ điều khiển nhiệt độ.
Ứng dụng của module FX2N-4DA
Module FX2N-4DA Mitsubishi được sử dụng rộng rãi trong nhiều hệ thống tự động hóa công nghiệp:
-
Điều khiển tốc độ biến tần
-
Điều khiển van tuyến tính
-
Điều khiển nhiệt độ lò hoặc hệ thống HVAC
-
Điều khiển áp suất, lưu lượng
-
Hệ thống giám sát và điều khiển quá trình sản xuất
Module giúp PLC giao tiếp với các thiết bị analog một cách chính xác và ổn định.
Ưu điểm khi sử dụng FX2N-4DA
-
Độ ổn định và độ bền cao
-
Tín hiệu analog chính xác
-
Dễ dàng tích hợp với PLC Mitsubishi
-
Lắp đặt nhanh chóng trong tủ điện
-
Phù hợp cho nhiều hệ thống tự động hóa
✅ Kết luận:
Mô đun xuất tín hiệu analog FX2N-4DA là giải pháp mở rộng hiệu quả cho PLC Mitsubishi trong các hệ thống điều khiển cần tín hiệu analog. Với 4 kênh output, độ phân giải cao và khả năng tương thích tốt, đây là module được sử dụng rất phổ biến trong các hệ thống tự động hóa công nghiệp.
