Mô Đun FX3U-485ADP-MB Truyền Thông Modbus RTU Cho PLC Mitsubishi

Với mô đun này, PLC có thể giao tiếp với nhiều thiết bị khác nhau trong hệ thống tự động hóa như:

• Biến tần

• Màn hình HMI

• Đồng hồ đo điện năng

• Bộ điều khiển nhiệt độ

• Cảm biến thông minh

• Hệ thống SCADA

Nhờ chuẩn RS-485, mô đun FX3U-485ADP-MB cho phép kết nối nhiều thiết bị trong cùng một mạng truyền thông, giúp hệ thống điều khiển hoạt động ổn định và linh hoạt hơn.

Thông số kỹ thuật mô đun FX3U-485ADP-MB

Dưới đây là một số thông số kỹ thuật cơ bản của mô đun FX3U-485ADP-MB truyền thông Modbus RTU:

• Model: FX3U-485ADP-MB

• Hãng sản xuất: Mitsubishi Electric

• Chuẩn giao tiếp: RS-422 / RS-485

• Giao thức truyền thông: Modbus RTU / Modbus ASCII

• Chế độ hoạt động: Master / Slave

• Tốc độ truyền: 300 – 115200 bps

• Số cổng truyền thông: 1 cổng

• Khoảng cách truyền tối đa: 500m

• Số thiết bị kết nối: nhiều thiết bị trong mạng RS-485

• Nguồn cấp: 5VDC từ PLC

• Công suất tiêu thụ: khoảng 20mA

• Kích thước: 17.6 × 90 × 74 mm

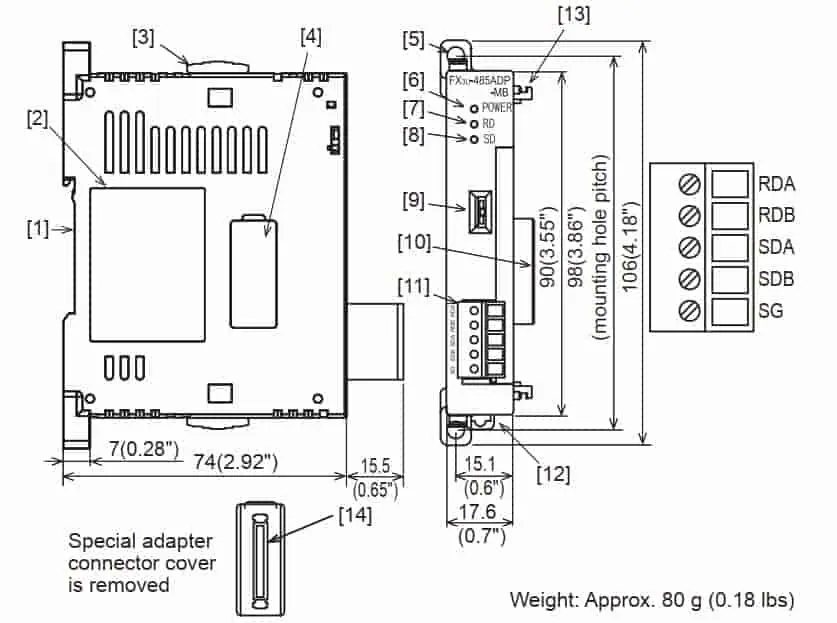

                                          Kích thước mô đun FX3U-485ADP-MB

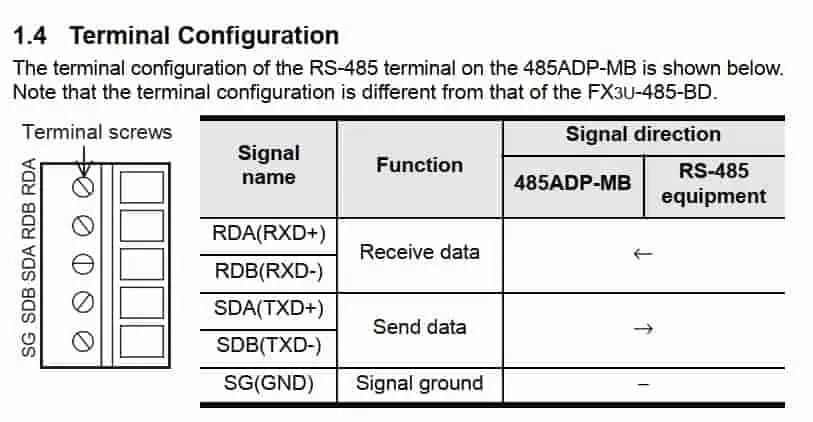

                                  Sơ đồ chân tính hiệu mô đun FX3U-485ADP-MB

Ưu điểm nổi bật của mô đun FX3U-485ADP-MB

1. Hỗ trợ giao thức Modbus phổ biến

Mô đun FX3U-485ADP-MB hỗ trợ Modbus RTU và Modbus ASCII, cho phép PLC Mitsubishi giao tiếp với nhiều thiết bị của các hãng khác nhau trong hệ thống tự động hóa.

2. Kết nối nhiều thiết bị trong cùng mạng

Chuẩn truyền thông RS-485 cho phép kết nối nhiều thiết bị trong mô hình multidrop (1:N), giúp mở rộng hệ thống điều khiển dễ dàng hơn.

3. Truyền thông ổn định trong môi trường công nghiệp

Module được thiết kế với khả năng chống nhiễu tốt, đảm bảo truyền dữ liệu ổn định trong môi trường nhà máy và dây chuyền sản xuất.

4. Lắp đặt đơn giản

Mô đun được gắn trực tiếp vào PLC FX3U mà không cần nguồn ngoài, giúp việc lắp đặt nhanh chóng và tiết kiệm chi phí.

5. Thiết kế nhỏ gọn

Với kích thước nhỏ gọn, FX3U-485ADP-MB giúp tiết kiệm không gian trong tủ điện công nghiệp.

Ứng dụng của mô đun FX3U-485ADP-MB

Mô đun FX3U-485ADP-MB truyền thông Modbus RTU được ứng dụng rộng rãi trong nhiều hệ thống tự động hóa:

• Kết nối PLC với biến tần qua Modbus

• Hệ thống điều khiển băng tải

• Máy đóng gói tự động

• Hệ thống điều khiển nhiệt độ

• Hệ thống giám sát năng lượng

• Hệ thống xử lý nước

• Hệ thống SCADA trong nhà máy

Việc sử dụng mô đun này giúp tăng khả năng giao tiếp của PLC và nâng cao hiệu quả điều khiển trong các dây chuyền sản xuất.

Vì sao nên chọn mô đun FX3U-485ADP-MB?

• Sản phẩm chính hãng Mitsubishi

• Hỗ trợ Modbus RTU phổ biến trong công nghiệp

• Truyền thông ổn định, khoảng cách truyền xa

• Dễ dàng lập trình và cấu hình

• Tương thích nhiều dòng PLC Mitsubishi FX

Nếu bạn đang cần giải pháp kết nối PLC Mitsubishi với thiết bị Modbus RTU, thì mô đun FX3U-485ADP-MB là lựa chọn tối ưu cho hệ thống tự động hóa.
