MM-19MR-8MTS-F450-FX2N-A(0370) Màn Hình HMI YKHMI 4.3 Inch Tích Hợp PLC (Hybrid, Lõi FX2N, Có Analog)

Tổng Quan Về Màn Hình Tích Hợp PLC YKHMI MM-19MR-8MTS-F450-FX2N-A(0370)

Kiến trúc All-in-One tối ưu cho không gian hẹp

MM-19MR-8MTS-F450-FX2N-A(0370) là sự kết hợp tinh tế giữa màn hình cảm ứng HMI 4.3 inch và hệ thống PLC lõi FX2N mạnh mẽ. Sự đồng bộ hóa này giúp lược bỏ cáp kết nối trung gian, tiết kiệm đáng kể diện tích tủ điện và gia tăng tốc độ trao đổi dữ liệu nội bộ.

Sức mạnh xử lý từ lõi FX2N thực thụ

Việc trang bị vi xử lý chuẩn FX2N mang lại dung lượng bộ nhớ lớn hơn và tập lệnh phong phú hơn so với các dòng FX1N thông thường. Thiết bị dễ dàng đảm nhận các thuật toán phức tạp, toán học dấu phẩy động và quy trình điều khiển nhiều trục đồng thời.

Thông Số Kỹ Thuật Chi Tiết Của MM-19MR-8MTS-F450-FX2N-A(0370)

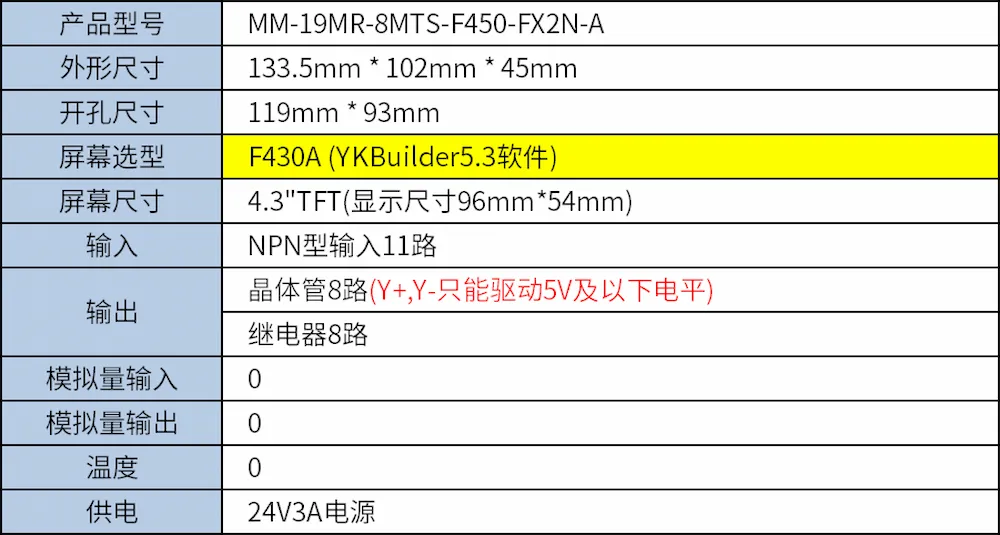

Bảng thông số phần cứng siêu chi tiết

Giải mã ký hiệu sản phẩm

MM: Dòng sản phẩm HMI-PLC All-in-One. 19MR: 11 ngõ vào và 8 ngõ ra Rơ-le. 8MTS: Có thêm 8 ngõ Transistor. F450: Ký hiệu mã form vỏ, sử dụng màn hình hiển thị kích thước thực là 4.3 inch. FX2N: Sử dụng chip xử lý chuẩn Mitsubishi FX2N. -A(0370): Bo mạch nền tảng thế hệ A, có mô-đun Analog mã 0370.

Đặc Điểm Cấu Trúc Nền Tảng Bo Mạch MM-19MR-8MTS-F450-FX2N-A(0370)

Chip vi xử lý FX2N chuyên sâu

Sự khác biệt lớn của bo mạch Bản A tích hợp FX2N là tốc độ quét (Scan time) cực nhanh và tập lệnh mở rộng vượt trội. Khả năng tính toán số thập phân (Floating point) giúp các ứng dụng điều khiển PID hoặc nội suy trục trở nên mượt mà và chính xác hơn hẳn.

Tính ổn định và độ bền cơ học

Được chế tạo với lớp phủ bảo vệ chuyên dụng, bo mạch của thiết bị chống lại quá trình oxy hóa từ môi trường ẩm ướt, gia tăng sự an toàn cho linh kiện khi hoạt động liên tục trong nhà máy công nghiệp.

Khả Năng Điều Khiển Ngõ Ra Lai Mạnh Mẽ (Relay & Transistor) của MM-19MR-8MTS-F450-FX2N-A(0370)

8 Kênh phát xung Servo 100kHz (8MTS)

Cấu hình 8 ngõ ra Transistor biến thiết bị này thành một trạm điều khiển chuyển động đích thực. Khả năng điều khiển độc lập hoặc đồng bộ nhiều trục (Servo/Stepper) đáp ứng hoàn hảo cho các cơ cấu gắp thả (Pick & Place), máy cắt CNC cỡ nhỏ hay robot Cartesian.

Đóng cắt phụ tải bằng 8 ngõ Relay

Trong khi Transistor lo phần "chạy nhanh, chính xác", thì 8 ngõ Rơ-le đi kèm đảm nhận vai trò cung cấp sức mạnh cơ bắp. Bạn dễ dàng đóng cắt van khí nén, bơm màng hay khởi động từ mà không lo cháy nổ ngõ ra.

Tính Năng Xử Lý Tín Hiệu Analog Mở Rộng MM-19MR-8MTS-F450-FX2N-A(0370)

Tích hợp phần cứng Analog chuẩn 0370

Module mở rộng 0370 mang đến các kênh giao tiếp tín hiệu liên tục ngay trên Mainboard. Việc tích hợp này giúp kỹ sư lấy dữ liệu từ cảm biến áp suất, loadcell hoặc can nhiệt trực tiếp vào bộ nhớ PLC FX2N một cách tức thời, không bị trễ qua giao thức trung gian.

Kết hợp hoàn hảo cùng lệnh PID FX2N

Dữ liệu Analog thu về sẽ được xử lý cực kỳ trơn tru thông qua các tập lệnh vòng lặp kín (PID) có sẵn trên hệ lệnh FX2N, tự động duy trì sự ổn định của môi trường (Nhiệt, Áp, Lưu lượng) theo Setpoint mong muốn.

Khả Năng Ứng Dụng Thực Tế Trong Công Nghiệp của MM-19MR-8MTS-F450-FX2N-A(0370)

Máy chiết rót và đóng nắp đa trục

Sử dụng 8 ngõ MTS để điều khiển các động cơ bước xoay mâm, chạy vòi chiết và siết nắp. Đồng thời dùng ngõ Relay để bơm dung dịch và module Analog (0370) để kiểm soát trọng lượng chai qua cảm biến. Tất cả hội tụ trong một hệ thống nhỏ gọn.

Hệ thống cắt màng, dán nhãn tốc độ cao

Tốc độ quét lệnh của vi xử lý FX2N phối hợp cùng ngõ phát xung 100kHz giúp dao cắt định vị chuẩn xác đến từng milimet, giảm thiểu sai số hao hụt phôi liệu tối đa cho các nhà máy bao bì.

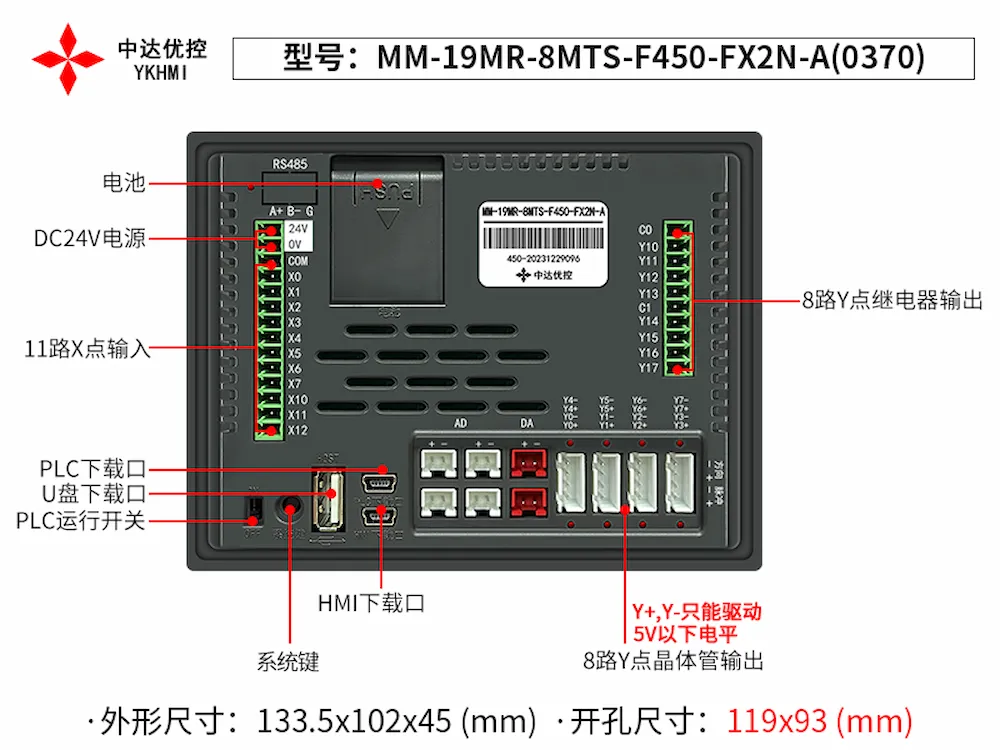

Hướng Dẫn Lắp Đặt Và Đấu Nối An Toàn cho MM-19MR-8MTS-F450-FX2N-A(0370)

Đấu nối nguồn và cụm I/O lai

Cấp nguồn 24VDC có bộ lọc nhiễu tốt. Lưu ý khi đấu nối ngõ ra: Tuyệt đối không cấp ngược cực tính cho các chân Transistor (MTS) vì sẽ làm hỏng linh kiện nội bộ. Đối với chân Relay, nên mắc thêm mạch dập hồ quang khi điều khiển cuộn dây cảm ứng.

Chống nhiễu cho tín hiệu Analog và Xung

Các dây truyền tín hiệu Analog (0370), dây kết nối Encoder (HSC) và cáp điều khiển Servo bắt buộc phải sử dụng cáp bọc lưới chống nhiễu. Đầu lưới Shield và chân FG của thiết bị phải được kết nối chung về thanh tiếp địa tủ điện.

Kết Luận Về Model MM-19MR-8MTS-F450-FX2N-A(0370)

Mã sản phẩm YKHMI MM-19MR-8MTS-F450-FX2N-A(0370) xứng đáng là một trung tâm điều khiển "hạng nặng" gói gọn trong hình hài màn hình 4.3 inch. Sở hữu số lượng I/O cực lớn lên đến 27 điểm (lai giữa Relay và Transistor), tích hợp đo lường Analog, và trái tim là lõi FX2N xử lý thông minh, thiết bị giải quyết trọn vẹn mọi bài toán từ điều khiển vị trí phức tạp đến đóng cắt công suất cao, tối ưu hóa ngân sách và kỹ thuật cho mọi kỹ sư chế tạo.
