MC-34MR-4MTS-F700-FX-F-220V(0380) Màn Hình HMI YKHMI 7 Inch Tích Hợp PLC (Nguồn 220VAC, Bản F)
MC-34MR-4MTS-F700-FX-F-220V(0380) là thiết bị điều khiển All-in-One thế hệ mới của YKHMI, sử dụng trực tiếp nguồn điện lưới 220VAC. Tích hợp màn hình 7 inch sắc nét cùng hệ thống ngõ ra lai Hybrid (12 Relay + 4 Transistor phát xung tốc độ cao) và các tính năng tối ưu của phiên bản "F", sản phẩm là giải pháp hoàn hảo giúp tiết kiệm không gian và chi phí cho tủ điện tự động hóa.
-
MC-34MR-4MTS-F700-FX-F-220V
-
142
- Thông tin sản phẩm
- Bình luận
Tổng Quan Về Màn Hình HMI Tích Hợp PLC YKHMI MC-34MR-4MTS-F700-FX-F-220V(0380)
Giới thiệu thiết bị All-in-One
MC-34MR-4MTS-F700-FX-F-220V(0380) là dòng sản phẩm kết hợp giữa màn hình cảm ứng HMI 7 inch và bộ điều khiển PLC do YKHMI sản xuất. Thiết kế nguyên khối giúp loại bỏ hoàn toàn cáp kết nối phức tạp giữa HMI và PLC, gia tăng độ ổn định cho hệ thống.
Vai trò cốt lõi trong hệ thống
Thiết bị đảm nhận vai trò là bộ não trung tâm của các loại máy móc tự động. Với nguồn cấp 220VAC trực tiếp cùng ngõ ra Hybrid, thiết bị có thể vừa điều khiển đóng cắt tải lớn qua Relay, vừa điều khiển động cơ Servo/Step chính xác qua ngõ Transistor.

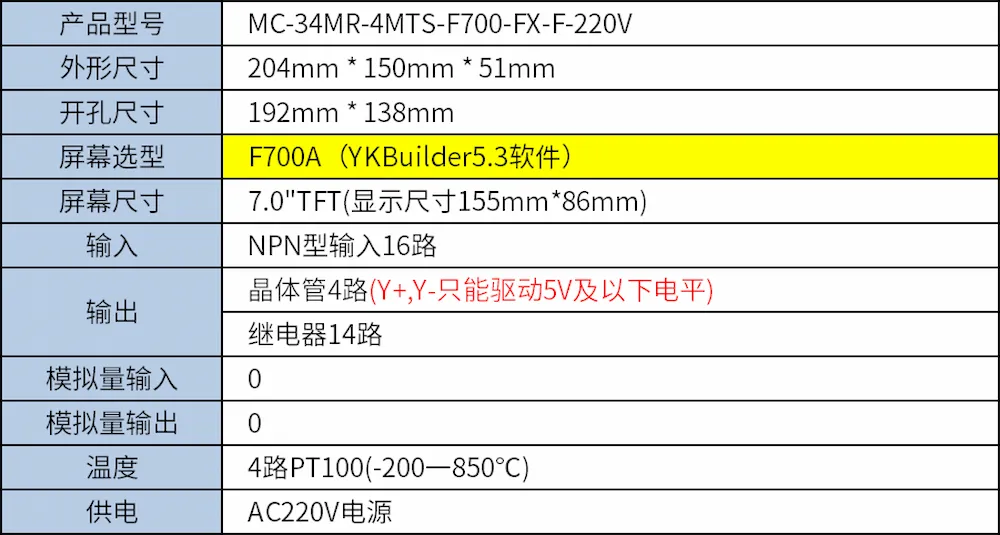

Thông Số Kỹ Thuật Chi Tiết Của MC-34MR-4MTS-F700-FX-F-220V(0380)
Bảng thông số thiết bị toàn diện
| Model | MC-34MR-4MTS-F700-FX-F-220V(0380) |
| Thương hiệu | YKHMI |
| Điện áp cấp nguồn | AC 220V (Dải hoạt động rộng 110V - 240VAC trực tiếp) |
| Công suất tiêu thụ | < 15W |
| Kích thước màn hình (HMI) | 7.0 Inch TFT LCD, LED Backlight |
| Độ phân giải & Màu sắc | 800 x 480 Pixels, 65.536 màu trung thực |
| Công nghệ cảm ứng | Cảm ứng điện trở 4 dây tiêu chuẩn công nghiệp |
| Tổng số I/O Logic | 34 Điểm Kỹ thuật số (Digital I/O) |
| Ngõ vào Kỹ thuật số (DI) | 18 Ngõ vào (X0 - X21), cách ly quang học (Hỗ trợ NPN/PNP) |
| Ngõ ra Rơ-le (MR) | 12 Ngõ ra tiếp điểm Relay khô, tải tối đa 3A - 5A |
| Ngõ ra Transistor (MTS) | 4 Ngõ ra Transistor (Y0 - Y3) chuyên phát xung cao tốc |
| Tần số phát xung Y0-Y3 | Tối đa 100kHz / kênh (Định vị Step/Servo) |
| Đọc xung cao tốc (HSC) | Đọc Encoder pha AB, hỗ trợ tần số 10kHz - 60kHz |
| Đặc trưng Phiên bản "F" | Tối ưu hóa mạch bảo vệ chống nhiễu / Tích hợp tính năng đặc thù từ hãng |
| Cổng giao tiếp | 1 x RS232 (Download PLC), 1 x RS485 (Modbus RTU) |
| Cổng kết nối HMI | Mini USB hoặc Type-B (Nạp chương trình HMI) |
| Dung lượng chương trình PLC | 8000 Steps (Lưu trữ EEPROM) |
| Phần mềm thiết kế giao diện | YKBuilder (Tiếng Anh/Trung, miễn phí) |
| Phần mềm lập trình Logic | Tương thích GX Works 2 / GX Developer (Mitsubishi) |
| Kích thước cắt tủ (Khoét lỗ) | ~ 192 mm x 138 mm |
| Kích thước phủ bì | ~ 200 mm x 146 mm x 45 mm |
| Nhiệt độ / Độ ẩm hoạt động | 0 ~ 50°C / 20% ~ 90% RH (Không ngưng tụ) |
| Cấp độ bảo vệ (Mặt trước) | IP65 (Kháng bụi bẩn và tia nước) |
| Trọng lượng | ~ 0.8 kg |
Ý nghĩa mã sản phẩm YKHMI
MC: Dòng All-in-One. 34MR: Tổng 34 I/O (Chủ đạo ngõ ra Relay). 4MTS: 4 ngõ ra Transistor. F700: Màn hình 7 inch. FX: Dùng lệnh Mitsubishi. F: Phiên bản tối ưu tính năng. 220V: Cấp nguồn xoay chiều AC.
Đặc Điểm Nổi Bật Của Thiết Bị All-in-One YKHMI MC-34MR-4MTS-F700-FX-F-220V(0380)
Sức mạnh từ ngõ ra lai (Hybrid)
Cấu hình 12 Relay và 4 Transistor cho phép bo mạch YKHMI xử lý linh hoạt mọi cơ cấu chấp hành. Hệ thống vừa nội suy mượt mà qua Servo, vừa đóng cắt các van khí nén trực tiếp mà không cần thêm board mạch phụ.
Lập trình nhanh chóng, tiện lợi
Nhờ khả năng tương thích mã code của Mitsubishi (GX Works 2), kỹ sư có thể tái sử dụng các chương trình cũ. Điều này giúp đẩy nhanh tiến độ làm máy và giảm thiểu thời gian debug lỗi hệ thống.
Khi Nào Nên Ứng Dụng YKHMI MC-34MR-4MTS-F700-FX-F-220V(0380)?
Các máy móc tự động hóa độc lập
Sản phẩm đặc biệt phù hợp cho máy cắt màng, máy chiết rót, hay máy dập bao bì cỡ nhỏ. Thiết bị đáp ứng tốt nhu cầu cần màn hình thao tác trực quan kèm điều khiển chuyển động (Motion Control).
Giải bài toán tối ưu chi phí
Do bo mạch sử dụng điện lưới 220VAC, bạn hoàn toàn cắt giảm được chi phí mua bộ nguồn 24VDC rời. Vỏ tủ điện từ đó cũng trở nên thông thoáng và gọn gàng hơn rất nhiều.

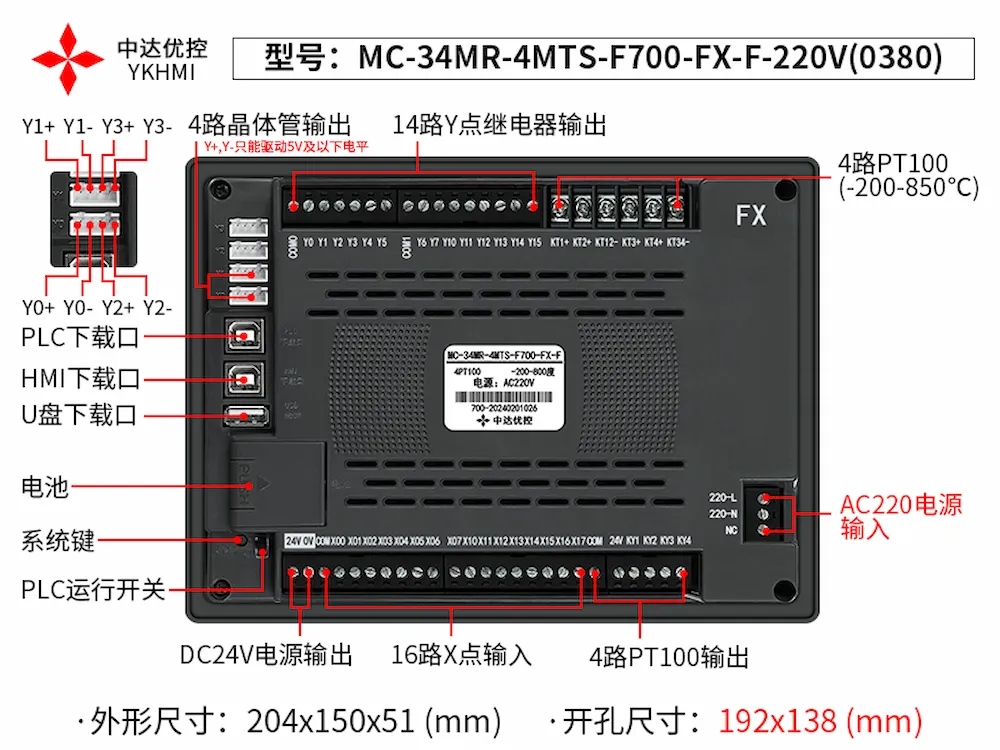

Hướng Dẫn Lắp Đặt Màn Hình HMI Tích Hợp PLC MC-34MR-4MTS-F700-FX-F-220V(0380)
Đấu nối nguồn 220VAC cực kỳ cẩn thận
Chỉ cấp điện lưới vào đúng terminal L và N được chỉ định. Phải giám sát kỹ lưỡng để tránh việc các sợi cáp 220V chạm vào hàng rào ngõ vào (X) hay ngõ ra (Y), gây chập cháy bo mạch trung tâm.
Cách ly nhiễu tín hiệu Pulse
Sử dụng cáp bọc giáp (Shielded Cable) cho các chân Y0-Y3 khi nối đến Driver Servo. Việc tiếp địa (PE) đúng tiêu chuẩn giúp bộ điều khiển YKHMI tránh khỏi nhiễu điện từ công nghiệp.
-huong-dan.webp)
Lưu Ý Quan Trọng Khi Sử Dụng MC-34MR-4MTS-F700-FX-F-220V(0380)
Kiểm soát nhiệt độ tủ điện
Khối All-in-One dùng nguồn 220V sẽ tỏa nhiệt nhiều hơn so với màn hình HMI thông thường. Bắt buộc lắp quạt thông gió phía trên tủ để làm mát liên tục mặt lưng thiết bị, bảo vệ độ bền cho tấm nền LCD.
Sản Phẩm Tương Đương Trong Hệ Sinh Thái YKHMI
- MC-30MR-4MTS-F700-FX-8C: Giải pháp Hybrid tương tự nhưng dùng nguồn 24VDC, an toàn tuyệt đối cho các hệ thống tủ điện điện áp thấp.
- MC-34MR-4MTS-F700-FX-C-220V: Phiên bản (Bản C) hỗ trợ thêm các tùy chọn mở rộng chuyên sâu như Canbus hoặc RTC.
- MC-8X-14MT-8MTS-F700-FX2N: Dòng YKHMI thuần ngõ ra Transistor, sức mạnh vượt trội cho điều khiển nội suy đa trục Servo.
Kết Luận Về YKHMI MC-34MR-4MTS-F700-FX-F-220V(0380)
Sản phẩm YKHMI MC-34MR-4MTS-F700-FX-F-220V(0380) tiếp tục khẳng định vị thế của dòng All-in-One trong ngành chế tạo máy. Việc cắm điện 220VAC trực tiếp, ngõ ra Hybrid đa dụng cùng màn hình 7 inch mượt mà đã tạo ra một thiết bị vừa thẩm mỹ, vừa mạnh mẽ, đáp ứng xuất sắc bài toán hiệu năng và chi phí.
