MC-34MR-4MTS-F700-FX-C(0371) Màn Hình HMI YKHMI 7 Inch Tích Hợp PLC (Hybrid, I/O Lớn, Bản C)

Tổng Quan Về Màn Hình Tích Hợp PLC YKHMI MC-34MR-4MTS-F700-FX-C(0371)

Giải pháp All-in-One tối ưu không gian

MC-34MR-4MTS-F700-FX-C(0371) là thiết bị tích hợp mang tính cách mạng của YKHMI. Bằng việc hợp nhất màn hình HMI 7 inch và bo mạch PLC 34 I/O, hệ thống không chỉ tiết kiệm không gian lắp ráp mà còn triệt tiêu hoàn toàn độ trễ truyền thông giữa màn hình và bộ điều khiển trung tâm.

Thiết kế Hybrid linh hoạt

Thiết bị sở hữu cấu trúc ngõ ra lai ấn tượng: sử dụng rơ-le (MR) cho các tác vụ tải nặng và transistor (MTS) để phát xung tốc độ cao. Đây là nền tảng hoàn hảo cho các cỗ máy vừa cần sức mạnh đóng cắt, vừa cần độ chính xác định vị.

Thông Số Kỹ Thuật Chi Tiết Của MC-34MR-4MTS-F700-FX-C(0371)

Bảng thông số phần cứng toàn diện

Giải mã ký hiệu sản phẩm

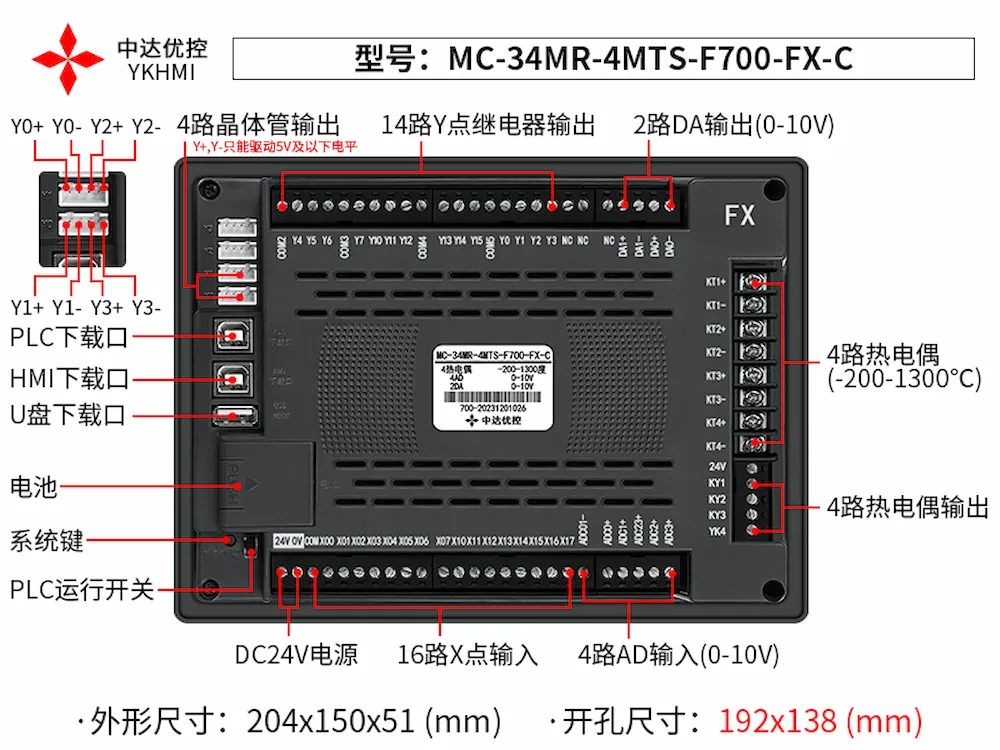

MC: Dòng sản phẩm All-in-One. 34MR: Tổng 34 ngõ I/O ưu tiên Relay. 4MTS: Tích hợp 4 kênh phát xung. F700: Màn hình kích thước 7 inch. FX: Nền tảng vi xử lý Mitsubishi FX. -C(0371): Phiên bản phần cứng "C" tối ưu bo mạch, hỗ trợ mở rộng chức năng Analog theo mã 0371.

Đặc Điểm Cấu Trúc Phần Cứng MC-34MR-4MTS-F700-FX-C(0371)

Khả năng xử lý tín hiệu Analog (0371)

Phiên bản C(0371) nổi bật với sự ổn định phần cứng và khả năng hỗ trợ tín hiệu AD/DA (Analog to Digital / Digital to Analog). Nó cho phép PLC thu thập trực tiếp số liệu từ cảm biến nhiệt độ, cảm biến áp suất mà không cần đấu nối qua các module mở rộng cồng kềnh.

Số lượng I/O dư dả

Sở hữu đến 34 chân tín hiệu logic, thiết bị cung cấp một dải kết nối rộng rãi cho các nút nhấn, công tắc hành trình, cảm biến tiệm cận và các cơ cấu chấp hành khác, rất phù hợp cho máy móc quy mô cỡ trung.

Khả Năng Điều Khiển Hỗn Hợp (Relay & Transistor) của MC-34MR-4MTS-F700-FX-C(0371)

Nội suy 4 trục Servo/Step (100kHz)

Bốn kênh MTS (Y0 đến Y3) có khả năng phát xung tốc độ cao lên tới 100kHz. Kết hợp cùng các lệnh định vị chuyên dụng của họ FX (PLSY, DRVI, DRVA), kỹ sư có thể dễ dàng lập trình di chuyển chính xác 4 trục Servo độc lập hoặc đồng bộ.

Đóng cắt linh hoạt qua Relay

Các ngõ ra MR còn lại hoạt động như những tiếp điểm khô mạnh mẽ. Chúng cho phép kích hoạt trực tiếp van điện từ, đèn tín hiệu hoặc contactor trung gian một cách an toàn và bền bỉ.

Khả Năng Ứng Dụng Trong Công Nghiệp Tự Động Hóa của MC-34MR-4MTS-F700-FX-C(0371)

Hệ thống gia công và đóng gói

MC-34MR-4MTS là "nhạc trưởng" hoàn hảo cho các dòng máy đóng gói, máy cắt màng co, nơi cần sự phối hợp nhịp nhàng giữa động cơ kéo màng (phát xung) và hệ thống dao nhiệt, bơm thổi khí (Relay).

Dây chuyền sản xuất đa trạm

Với khả năng đọc Analog (đặc trưng của đuôi 0371), thiết bị rất thích hợp cho máy chiết rót định lượng, máy ép nhựa hay lò sấy nhiệt tự động yêu cầu giám sát áp suất và nhiệt độ liên tục.

Hướng Dẫn Lắp Đặt Và Đấu Nối Cấp Nguồn An Toàn cho MC-34MR-4MTS-F700-FX-C(0371)

Tiêu chuẩn cấp nguồn 24V

Cần sử dụng bộ nguồn công nghiệp 24VDC ổn định để cấp cho HMI/PLC. Cực kỳ khuyến cáo việc dùng hai bộ nguồn riêng biệt: một cho bộ điều khiển trung tâm và một cho hệ thống tải ngoài (cuộn hút, van điện) nhằm tránh sụt áp gây reset bo mạch.

Chống nhiễu tín hiệu và tiếp địa

Dây tín hiệu phát xung (MTS) và dây tín hiệu Analog bắt buộc phải dùng loại cáp có lưới bọc giáp (Shielded Cable). Đồng thời, hãy nối đúng chân FG của thiết bị vào thanh cái tiếp địa chung của toàn tủ điện.

Các Sản Phẩm Cùng Phân Khúc / Liên Quan Của YKHMI MC-34MR-4MTS-F700-FX-C(0371)

Kết Luận Về MC-34MR-4MTS-F700-FX-C(0371)

Tóm lại, YKHMI MC-34MR-4MTS-F700-FX-C(0371) là một mảnh ghép hoàn chỉnh cho các dự án nâng cấp tủ điện thông minh. Với sức mạnh từ lõi FX, khả năng điều khiển lai 4 trục Servo và tính năng mở rộng Analog hữu ích, thiết bị này giúp các kỹ sư hiện thực hóa những cỗ máy tự động một cách gọn gàng, ổn định và tối ưu chi phí nhất.
