MC-22MT-4MT-F700A-FX-B Màn Hình HMI YKHMI 7 Inch Tích Hợp PLC (Transistor, Bản B Mở Rộng)

Tổng Quan Về Màn Hình Tích Hợp PLC YKHMI MC-22MT-4MT-F700A-FX-B

Đột phá trong thiết kế All-in-One

MC-22MT-4MT-F700A-FX-B là giải pháp tích hợp thông minh từ thương hiệu YKHMI. Bằng cách gộp chung màn hình cảm ứng 7 inch và vi xử lý PLC vào cùng một bo mạch, thiết bị loại bỏ hoàn toàn độ trễ truyền thông và các rủi ro do lỏng lẻo cáp kết nối vật lý.

Định hướng điều khiển chuyển động

Sử dụng nguồn cấp 24VDC cùng các ngõ ra thuần bán dẫn (Transistor), thiết bị này sinh ra để phục vụ các bài toán Motion Control. Vi xử lý tốc độ cao cho phép máy đồng thời điều khiển vị trí của các động cơ Servo/Step với độ chính xác tuyệt đối.

Thông Số Kỹ Thuật Chi Tiết Của MC-22MT-4MT-F700A-FX-B

Bảng dữ liệu kỹ thuật toàn diện

Diễn giải ký hiệu sản phẩm YKHMI

MC: Dòng All-in-One. 22MT: 22 chân I/O, ngõ ra Transistor (MT). 4MT: 4 chân phát xung cao tốc. F700: Màn hình kích thước 7 inch. FX: Tương thích tập lệnh Mitsubishi FX. -B: Phiên bản mở rộng phần cứng cấu hình "B".

Đặc Điểm Kỹ Thuật Nổi Bật Của Thiết Bị MC-22MT-4MT-F700A-FX-B

Phát xung 100kHz trên 4 trục

Với 4 ngõ ra Y0 - Y3 chuyên dụng, bo mạch hỗ trợ phát xung lên tới 100kHz. Tính năng này cho phép điều khiển nội suy, chạy vị trí tuyệt đối hoặc tương đối cho 4 động cơ AC Servo độc lập mà không cần dùng thêm Module phát xung rời tốn kém.

Tiết kiệm thời gian lập trình

Phần màn hình sử dụng YKBuilder giao diện trực quan, phần PLC dùng GX Works 2. Việc gán biến từ PLC lên HMI được thực hiện trực tiếp (ví dụ gõ thẳng D0, M0) mà không cần cấu hình thông số truyền thông COM phức tạp, giúp kỹ sư rút ngắn 50% thời gian thiết kế.

Khi Nào Nên Ứng Dụng YKHMI MC-22MT-4MT-F700A-FX-B?

Ứng dụng máy cắt màng, máy đóng gói

Các dòng máy cần màn hình cài đặt chiều dài cắt và chạy động cơ kéo màng bằng Step/Servo là môi trường lý tưởng cho MC-22MT. Ngõ ra Transistor tốc độ cao đảm bảo lực cắt dứt khoát, sai số chiều dài ở mức thấp nhất.

Cơ cấu Robot tọa độ đơn giản

Dùng trong các ứng dụng máy dán keo 3 trục (X-Y-Z) hoặc cơ cấu gắp thả chi tiết (Pick-and-place) cần nội suy đa trục. Khả năng kết nối Modbus RS485 cũng giúp máy thu thập dữ liệu từ các thiết bị ngoại vi một cách dễ dàng.

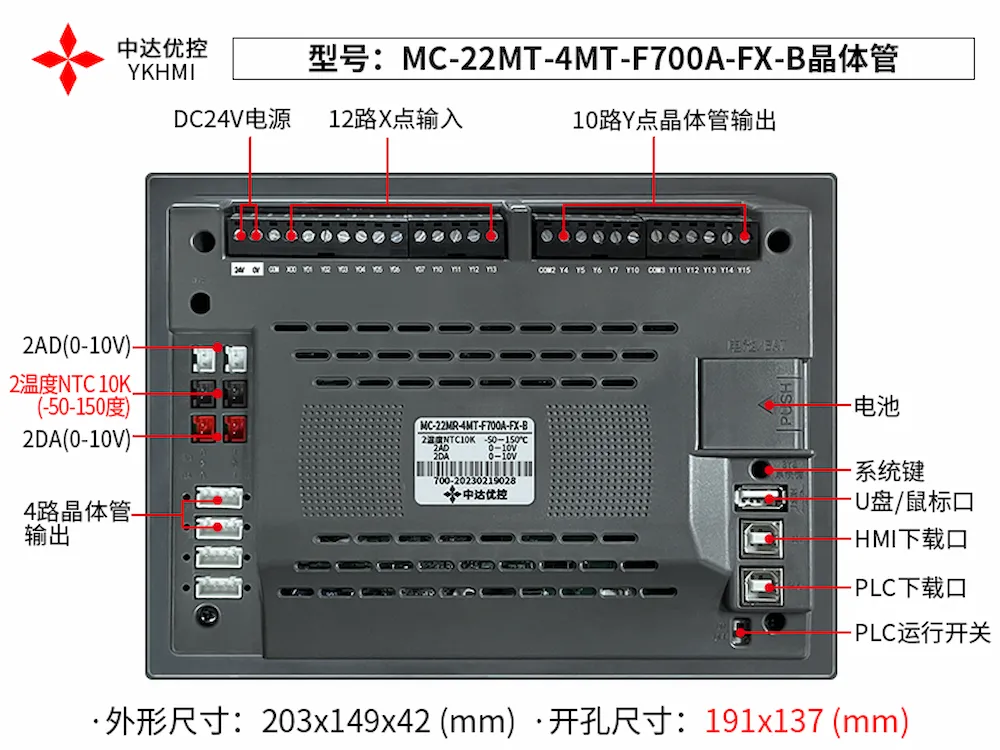

Hướng Dẫn Lắp Đặt Và Đấu Nối An Toàn MC-22MT-4MT-F700A-FX-B

Quy tắc cấp nguồn 24VDC

Bắt buộc sử dụng bộ nguồn chuyển mạch (Switching Power Supply) 24VDC ổn định. Đấu đúng cực (+) và (-) vào thiết bị. Không dùng chung nguồn cấp HMI/PLC với nguồn kéo tải các cuộn hút dòng lớn để tránh sụt áp đột ngột làm reset vi xử lý.

Nối đất (Grounding) chống nhiễu

Vì sử dụng xung tốc độ cao, chân tiếp địa của thiết bị phải được bắt chặt vào vỏ tủ điện và nối đất tiêu chuẩn. Dây dẫn tín hiệu xung từ Y0-Y3 đến Driver bắt buộc phải dùng cáp bọc giáp (Shielded Cable).

Lưu Ý Quan Trọng Khi Vận Hành Ngõ Ra Transistor MC-22MT-4MT-F700A-FX-B

Bảo vệ linh kiện bán dẫn (Transistor)

Ngõ ra Transistor của dòng YKHMI có giới hạn dòng tải thấp (khoảng 0.5A). Tuyệt đối không dùng các ngõ Y để kích trực tiếp các tải cảm nặng như Contactor, Van điện từ lớn. Nếu cần đóng cắt tải, hãy kích qua Relay kiếng trung gian 24VDC (và nhớ lắp Diode xả xung).

Các Sản Phẩm Cùng Phân Khúc Của YKHMI

Kết Luận Về Giải Pháp All-in-One MC-22MT-4MT-F700A-FX-B

Sự ra đời của YKHMI MC-22MT-4MT-F700A-FX-B đã giúp các đơn vị chế tạo máy giải quyết trọn vẹn bài toán về chi phí và không gian lắp ráp. Nhờ việc hợp nhất giao diện cảm ứng 7 inch và lõi PLC có ngõ ra Transistor phát xung 100kHz, đây xứng đáng là khối óc trung tâm đáng tin cậy cho các dây chuyền tự động hóa chuyển động hiện đại.
