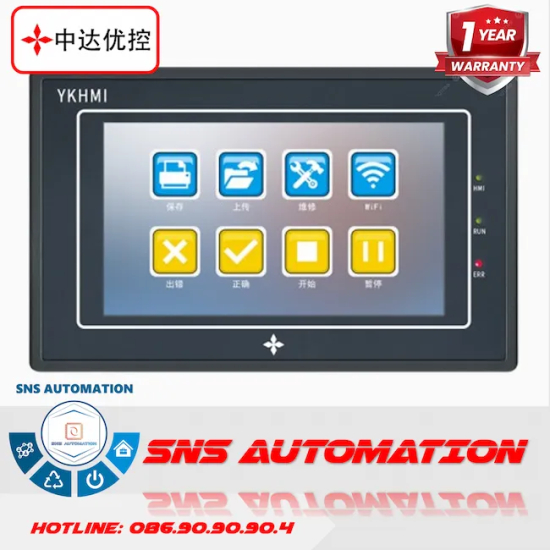

MC-20MR-F430-FX-4C(0404) Màn Hình HMI YKHMI 4.3 Inch Tích Hợp PLC (20 I/O Rơ-le, Bản 4C Tiêu Chuẩn, Có Analog)
MC-20MR-F430-FX-4C(0404) là bộ điều khiển tích hợp All-in-One 4.3 inch từ YKHMI, thiết kế chuyên dụng cho các máy móc cần đóng cắt tải trực tiếp cường độ cao. Với 20 I/O (ngõ ra thuần Rơ-le), nền tảng bo mạch tiêu chuẩn Bản 4C bền bỉ và chức năng mở rộng Analog (0404) tích hợp sẵn, sản phẩm mang đến giải pháp tiết kiệm không gian và tối ưu chi phí hoàn hảo cho ngành tự động hóa phổ thông.
-
MC-20MR-F430-FX-4C(0404)
-
114
- Thông tin sản phẩm
- Bình luận
Tổng Quan Về Màn Hình Tích Hợp PLC YKHMI MC-20MR-F430-FX-4C(0404)
Giải pháp All-in-One tinh gọn, hiệu quả
MC-20MR-F430-FX-4C(0404) hợp nhất màn hình cảm ứng HMI 4.3 inch sắc nét và bộ điều khiển trung tâm PLC FX vào cùng một thiết bị. Thiết kế này giải quyết bài toán không gian tủ điện, cắt giảm chi phí dây cáp và đảm bảo tốc độ phản hồi lệnh nhanh chóng do không bị độ trễ truyền thông ngoài.
Nền tảng 4C tiêu chuẩn, ngõ ra thuần Rơ-le
Điểm nhấn của model này là cấu hình 100% ngõ ra Rơ-le (MR) kết hợp bo mạch Bản 4C tiêu chuẩn. Thiết bị đặc biệt phù hợp cho các dây chuyền không yêu cầu phát xung tốc độ cao (như chạy Servo) mà ưu tiên khả năng đóng cắt tải lớn trực tiếp, hoạt động ổn định và tiết kiệm ngân sách.
Thông Số Kỹ Thuật Chi Tiết Của MC-20MR-F430-FX-4C(0404)
Bảng thông số phần cứng toàn diện
| Mã sản phẩm (Model) | MC-20MR-F430-FX-4C(0404) |
| Hãng sản xuất | YKHMI |
| Nguồn điện hoạt động | DC 24V (Dải hoạt động khuyến nghị: 22V - 26V DC) |
| Công suất tiêu thụ tĩnh | Dưới 10W |
| Kích thước màn hình (HMI) | 4.3 Inch TFT LCD, LED Backlight độ sáng cao |
| Độ phân giải & Hiển thị | 480 x 272 Pixels / Hỗ trợ hiển thị 65.536 màu |
| Cảm ứng | Cảm ứng điện trở 4 dây (Sử dụng tốt khi đeo găng tay) |
| Tổng I/O Logic (PLC) | 20 Điểm (12 Ngõ vào Kỹ thuật số / 8 Ngõ ra Rơ-le) |
| Ngõ vào Kỹ thuật số (DI) | 12 Điểm (X0 - X13), cách ly quang điện (Hỗ trợ NPN/PNP) |
| Ngõ ra Rơ-le (DO - MR) | 8 Điểm thuần Rơ-le (Y0 - Y7), dòng tải an toàn 3A - tối đa 5A |
| Đọc xung tốc độ cao (HSC) | Hỗ trợ đọc tín hiệu Encoder pha AB, dải tần 10kHz - 60kHz |
| Phát xung định vị | Không hỗ trợ (Do là dòng MR thuần tiếp điểm cơ khí) |
| Tích hợp Analog (Bản 0404) | Mô-đun AD/DA xử lý tín hiệu Analog tích hợp sẵn theo mã 0404 |
| Vi xử lý lõi (PLC Core) | Tương thích trọn vẹn tập lệnh Mitsubishi họ FX (FX1N/FX2N) |
| Cổng kết nối truyền thông | 1 cổng RS232, 1 cổng RS485 (Sẵn sàng cho mạng Modbus RTU) |
| Cổng nạp chương trình | Chuẩn Mini USB / Type-B chống nhiễu |
| Dung lượng chương trình PLC | 8000 Bước lệnh (Sử dụng bộ nhớ Flash ROM lưu trữ dài hạn) |
| Phần mềm thiết kế HMI | YKBuilder (Giao diện thân thiện, miễn phí bản quyền) |
| Phần mềm lập trình PLC | GX Works 2 hoặc GX Developer (Chuẩn Mitsubishi) |
| Kích thước cắt lọt lòng tủ | ~ 130 mm x 80 mm |
| Kích thước tổng thể phủ bì | ~ 134 mm x 102 mm x 34 mm |
| Môi trường vận hành | Nhiệt độ 0~50°C / Độ ẩm 20%~90% RH (Không đọng sương) |
| Chỉ số bảo vệ (Mặt trước HMI) | IP65 (Chống bụi xâm nhập và kháng nước văng) |
-thong-so.webp)
Giải mã ký hiệu sản phẩm
MC: Dòng sản phẩm All-in-One. 20MR: 20 I/O với 100% ngõ ra Rơ-le (Relay). F430: Màn hình kích thước 4.3 inch. FX: Sử dụng hệ lệnh Mitsubishi FX. -4C(0404): Nền tảng bo mạch tiêu chuẩn 4C, được trang bị module xử lý tín hiệu Analog cấu hình mã 0404.
Đặc Điểm Cấu Trúc Phần Cứng MC-20MR-F430-FX-4C(0404)
Bo mạch 4C tiêu chuẩn (Standard Board)
Khác với dòng bo mạch F chống nhiễu cao cấp, Bản 4C là dòng bo mạch tiêu chuẩn (Standard). Phiên bản này cung cấp tính ổn định tuyệt vời cho các hệ thống tủ điện độc lập, ít bị ảnh hưởng bởi sóng hài cường độ cao, giúp tối ưu hóa chi phí đầu tư ban đầu cho doanh nghiệp.
Khả năng đọc/ghi tín hiệu Analog (0404)
Thiết bị được đính kèm mã cấu hình 0404, cho phép giao tiếp trực tiếp với các tín hiệu Analog tuyến tính. Điều này hỗ trợ PLC dễ dàng thu thập dữ liệu từ cảm biến nhiệt độ, áp suất hoặc gửi lệnh thay đổi tần số (0-10V) cho Inverter mà không cần trang bị thêm module rời.
Sức Mạnh Điều Khiển Ngõ Ra Rơ-le (MR) của MC-20MR-F430-FX-4C(0404)
Đóng cắt tải công suất lớn không cần đệm
Tất cả 8 ngõ ra của thiết bị đều là Relay với giới hạn dòng tải an toàn từ 3A đến 5A. Kỹ sư có thể đấu nối trực tiếp ngõ ra này với cuộn hút Contactor, van điện từ khí nén, hoặc động cơ nhỏ, loại bỏ hoàn toàn các dãy Rơ-le trung gian cồng kềnh trong tủ điện.
Thích hợp cho quy trình Logic chậm và chắc
Vì sử dụng tiếp điểm cơ khí, dòng MR không thể phát xung tốc độ cao. Tuy nhiên, nó là lựa chọn bất bại về độ bền cơ học cho các hệ thống ON/OFF tần suất thấp, điều khiển chu trình tuần tự (Sequential Control) hoặc cảnh báo lỗi.
Khả Năng Ứng Dụng Thực Tế Trong Công Nghiệp của MC-20MR-F430-FX-4C(0404)
Hệ thống lò sấy, buồng ấp nhiệt độ
Sử dụng khả năng đọc Analog (0404) để lấy giá trị can nhiệt, sau đó PLC FX sẽ tính toán PID và dùng ngõ ra Relay đóng cắt các khởi động từ cấp nguồn cho thanh điện trở, đảm bảo nhiệt độ lò luôn bám sát mức cài đặt.
Trạm trộn nhiên liệu và xử lý nước thải
Với 20 I/O Rơ-le, thiết bị dễ dàng quản lý hệ thống phao báo mức, cảm biến lưu lượng (Analog) và điều khiển luân phiên các máy bơm, van xả trong các hệ thống trạm trộn hay bể xử lý dung môi công nghiệp.
Hướng Dẫn Lắp Đặt Và Cấp Nguồn An Toàn cho MC-20MR-F430-FX-4C(0404)
Bảo vệ tiếp điểm Rơ-le hiệu quả
Mặc dù Rơ-le chịu được tải lớn, nhưng khi đấu nối với các tải có tính cảm kháng (như cuộn hút van, motor nhỏ), bạn nên lắp thêm Diode (nếu dùng tải DC) hoặc mạch RC Snubber (nếu dùng tải AC) song song với tải để dập tia lửa điện, kéo dài tuổi thọ cho tiếp điểm.
Nguồn cấp và nối đất (Grounding)
Cấp nguồn 24VDC ổn định cho thiết bị, không dùng chung nguồn này với các thiết bị sinh nhiễu lớn. Đặc biệt, để tín hiệu Analog (0404) đọc chính xác, cáp tín hiệu phải dùng loại có giáp bọc chống nhiễu và nối chân FG của thiết bị xuống hệ thống tiếp địa chung.
-huong-dan.webp)
Các Sản Phẩm Cùng Phân Khúc / Liên Quan Của YKHMI MC-20MR-F430-FX-4C(0404)
- MC-20MR-4MTS-F430-FX-2C(0434): Dòng sản phẩm tương tự nhưng là ngõ ra lai (Hybrid), có 4 kênh Transistor để điều khiển Motor Servo/Stepper nếu quy trình cần định vị.
- MC-20MT-F430-FX-4C(0404): Phiên bản thay thế toàn bộ 8 ngõ ra thành Transistor (MT) chuyên dụng cho băm xung, không có Relay.
- MC-20MR-F430-FX-4F(0404): Bản nâng cấp sử dụng bo mạch 4F siêu chống nhiễu, phù hợp cho tủ điện lắp chung với nhiều biến tần lớn.
Kết Luận Về Model MC-20MR-F430-FX-4C(0404)
Nắm bắt nhu cầu thiết thực của các hệ thống tự động hóa vừa và nhỏ, YKHMI MC-20MR-F430-FX-4C(0404) cung cấp một sức mạnh tĩnh tại tuyệt vời. Việc loại bỏ tính năng phát xung để tập trung toàn bộ vào ngõ ra Relay chịu tải cao, kết hợp cùng Analog 0404 trên nền tảng bo mạch 4C tiêu chuẩn giúp thiết bị này trở thành lựa chọn kinh tế hàng đầu, vô cùng bền bỉ và cực kỳ dễ triển khai.
