MC-13MR-8MTS-FE700-FX2N-C Màn Hình HMI YKHMI 7 Inch Tích Hợp PLC (Hybrid, Hỗ Trợ 8 Trục)

Tổng Quan Về Màn Hình HMI Tích Hợp PLC YKHMI MC-13MR-8MTS-FE700-FX2N-C

Giải pháp All-in-One sức mạnh vượt trội

MC-13MR-8MTS-FE700-FX2N-C là minh chứng cho sự tối ưu hóa phần cứng từ thương hiệu YKHMI. Bằng việc kết hợp màn hình 7 inch dòng FE và bo mạch PLC chuẩn FX2N vào chung một khung vỏ, thiết bị giúp các nhà chế tạo máy loại bỏ hoàn toàn mớ dây cáp truyền thông rối rắm và tình trạng nhiễu tín hiệu.

Cấu trúc ngõ ra lai (Hybrid) siêu cường

Sản phẩm mang cấu trúc phần cứng hiếm có với 13 ngõ Relay dùng để đóng cắt các tải lớn và 8 ngõ Transistor chuyên dụng để phát xung tốc độ cao. Đây là thiết bị hoàn hảo cho bài toán vừa điều khiển nhiều cụm Servo, vừa thao tác cơ cấu khí nén đồng thời.

Thông Số Kỹ Thuật Chi Tiết Của MC-13MR-8MTS-FE700-FX2N-C

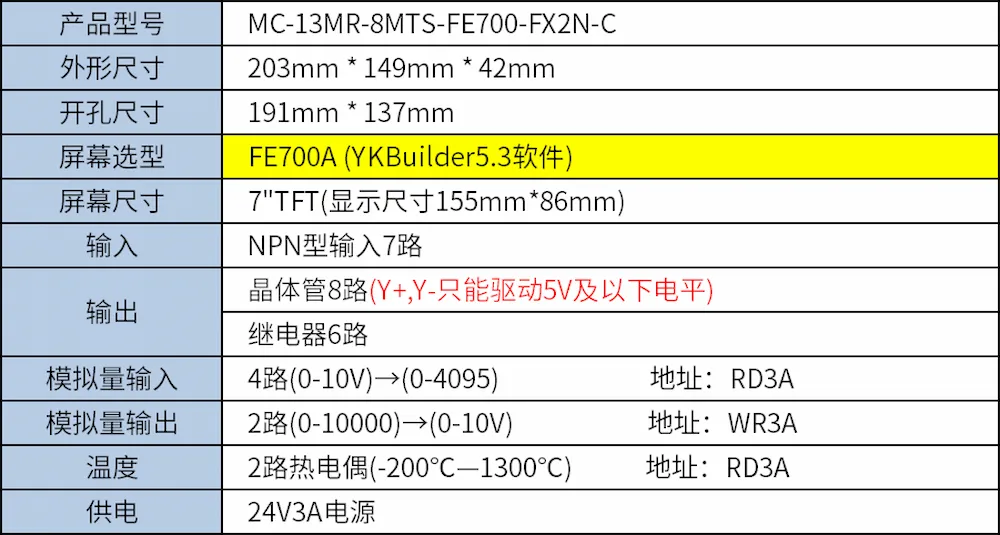

Bảng thông số phần cứng toàn diện

Ý nghĩa mã sản phẩm YKHMI

MC: Dòng All-in-One HMI & PLC. 13MR: Sở hữu 13 ngõ ra Rơ-le. 8MTS: Tích hợp 8 ngõ ra Transistor phát xung. FE700: Màn hình 7 inch thuộc FE-Series. FX2N: Tương thích hệ lệnh Mitsubishi FX2N. C: Phiên bản tối ưu phần cứng truyền thông/xử lý.

Đặc Điểm Kỹ Thuật Nổi Bật Của MC-13MR-8MTS-FE700-FX2N-C

Khả năng nội suy 8 trục Servo

Điểm đáng giá nhất của bo mạch này là 8 kênh phát xung MTS (Y0 - Y7) hoạt động độc lập ở tần số 100kHz. Kỹ sư có thể viết chương trình chạy 8 động cơ Servo/Step cùng lúc mà không phải mua thêm module phát xung mở rộng, tiết kiệm một khoản ngân sách khổng lồ.

Lõi FX2N mạnh mẽ

Việc tương thích chuẩn lệnh FX2N thay vì FX1N hay các dòng cơ bản giúp máy xử lý được khối lượng tính toán lớn, các thuật toán float (dấu phẩy động) phức tạp, phù hợp với hệ thống đo lường và định vị yêu cầu tốc độ quét cực nhanh.

Khi Nào Nên Ứng Dụng YKHMI MC-13MR-8MTS-FE700-FX2N-C?

Dây chuyền lắp ráp và CNC đa trục

Thiết bị là trái tim hoàn hảo cho máy uốn ống 3D, máy dán keo tự động, hay các hệ thống Robot gắp thả có nhiều bậc tự do. 8 ngõ Transistor phụ trách di chuyển, trong khi 13 ngõ Relay đảm nhận việc hút nhả chân không, kẹp xi lanh...

Nâng cấp và làm gọn tủ điện cũ

Thay vì một tủ điện lớn nhồi nhét PLC, màn hình và card mở rộng, việc sử dụng MC-13MR-8MTS giúp thu gọn kích thước tủ điện xuống một nửa, hạn chế đứt gãy cáp nối, mang lại ngoại quan chuyên nghiệp cho máy móc.

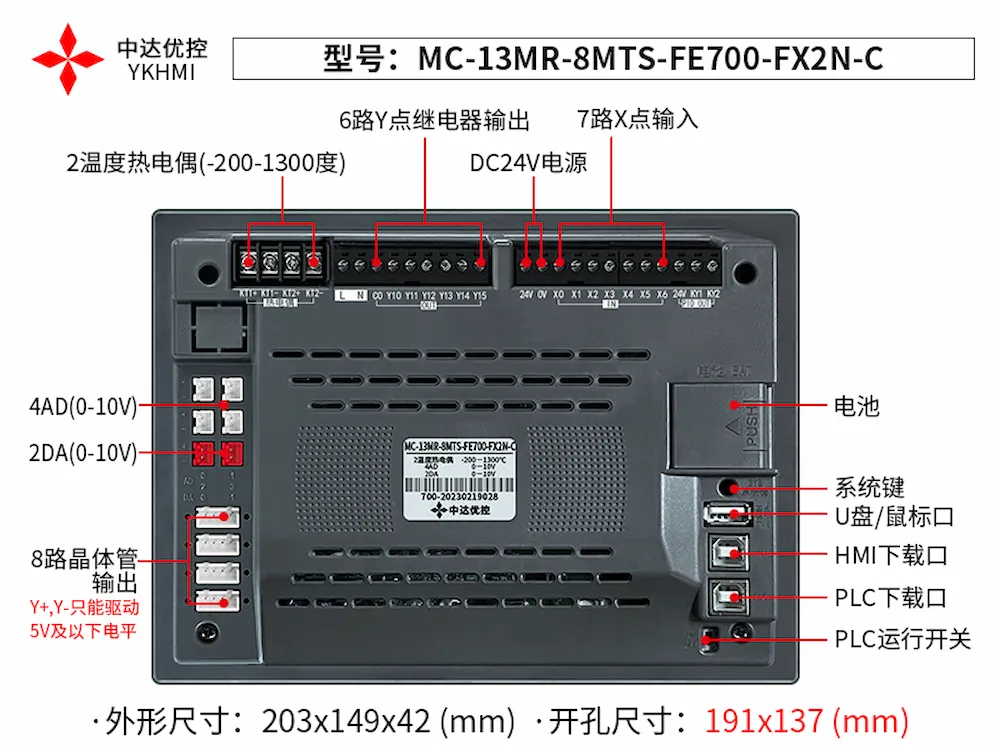

Hướng Dẫn Lắp Đặt Và Đấu Nối An Toàn MC-13MR-8MTS-FE700-FX2N-C

Cách ly nguồn cho HMI và tải

Sử dụng nguồn 24VDC ổn định. Để triệt tiêu hoàn toàn rủi ro nhiễu chéo, khuyến cáo dùng một bộ nguồn tổ ong riêng biệt cấp cho HMI PLC, và một bộ nguồn khác để cấp cho các van điện từ, tải cảm nối vào ngõ ra Relay.

Kỹ thuật đấu dây phát xung

Với 8 kênh xung tốc độ cao, tất cả cáp truyền tín hiệu từ Y0-Y7 đến Driver bắt buộc dùng loại cáp có giáp chống nhiễu (Shielded Cable). Đầu giáp phải được nối tiếp địa tủ điện theo đúng quy chuẩn an toàn điện công nghiệp.

Lưu Ý Quan Trọng Khi Vận Hành Ngõ Ra Hybrid (Relay & Transistor) MC-13MR-8MTS-FE700-FX2N-C

Phân biệt rõ chức năng của từng ngõ

Trong cấu trúc I/O của máy, không được nhầm lẫn giữa các ngõ Y (Transistor) và ngõ Y (Relay). Các ngõ Transistor (MTS) có dòng tải rất nhỏ (dưới 0.5A) chỉ để kích tín hiệu, trong khi các ngõ Relay (MR) có thể đóng cắt trực tiếp tải tối đa 3-5A. Việc đấu nhầm tải nặng vào ngõ MTS sẽ làm cháy chip phát xung ngay lập tức.

Các Sản Phẩm Cùng Phân Khúc Của YKHMI MC-13MR-8MTS-FE700-FX2N-C

Kết Luận Về Giải Pháp All-in-One MC-13MR-8MTS-FE700-FX2N-C

Bằng việc ra mắt siêu phẩm YKHMI MC-13MR-8MTS-FE700-FX2N-C, bài toán điều khiển nhiều động cơ Servo/Step kết hợp tác vụ chấp hành logic đã trở nên đơn giản hơn bao giờ hết. Sự tích hợp 8 kênh phát xung cùng 13 tiếp điểm Relay hạng nặng bên dưới một màn hình 7 inch mượt mà đã đưa sản phẩm này trở thành lựa chọn hàng đầu cho các chuyên gia Tự động hóa.
