HF-KP43 Mitsubishi - Động cơ Servo 0.4kW MELSERVO-J3
HF-KP43 Mitsubishi là động cơ servo AC công suất 0,4 kW, thuộc dòng MELSERVO-J3, thiết kế theo kiểu quán tính thấp, công suất nhỏ. Motor có tốc độ định mức 3.000 vòng/phút, tốc độ tối đa 6.000 vòng/phút, mô-men định mức 1,3 N·m và mô-men cực đại 4,46 N·m. HF-KP43 phù hợp với các ứng dụng máy công nghiệp cần tốc độ cao, định vị chính xác và khả năng đáp ứng nhanh như máy đóng gói, máy dệt, cơ cấu truyền động belt và các trục phụ của máy tự động hóa.
-
HF-KP43
-
10
- Thông tin sản phẩm
- Bình luận
Thông số kỹ thuật HF-KP43
| Thông số | HF-KP43 |
|---|---|
| Thương hiệu | Mitsubishi Electric |
| Model | HF-KP43 |
| Dòng servo | MELSERVO-J3 |
| Loại | AC Servo Motor |
| Công suất định mức | 0,4 kW |
| Điện áp | 200 V |
| Tốc độ định mức | 3.000 r/min |
| Tốc độ tối đa | 6.000 r/min |
| Tốc độ cho phép tức thời | 6.900 r/min |
| Mô-men định mức | 1,3 N·m |
| Mô-men tối đa | 4,46 N·m |
| Encoder | Absolute/Incremental |
| Độ phân giải encoder | 18-bit / 262.144 pulses/rev |
| Mô-men quán tính | 0,42 × 10⁻⁴ kg·m² |
| Cấp bảo vệ | IP65 |
| Cấp cách điện | Class B |
| Khối lượng | 3,8 kg |
| Kết cấu | Totally enclosed, self-cooling |
Đặc điểm nổi bật của HF-KP43
Công suất 0,4 kW, quán tính thấp
HF-KP43 thuộc nhóm servo motor low inertia – small capacity, phù hợp với các cơ cấu cần tăng tốc, giảm tốc và định vị nhanh.
Tốc độ tối đa 6.000 vòng/phút
Motor có tốc độ định mức 3.000 r/min và tốc độ tối đa 6.000 r/min, đáp ứng tốt các ứng dụng yêu cầu tốc độ chuyển động cao.
Encoder độ phân giải 18-bit
HF-KP43 sử dụng encoder Absolute/Incremental dùng chung, độ phân giải 262.144 pulses/rev (18-bit), hỗ trợ điều khiển vị trí và tốc độ chính xác.
Cấp bảo vệ IP65
Động cơ có kết cấu kín, tự làm mát và cấp bảo vệ IP65, phù hợp với nhiều môi trường máy công nghiệp khi được lắp đặt đúng yêu cầu kỹ thuật.
HF-KP43 dùng với servo amplifier nào?
HF-KP43 thuộc hệ thống MELSERVO-J3 và Mitsubishi Electric liệt kê các servo amplifier tương thích như:
- MR-J3-40A
- MR-J3-40A1
- MR-J3-40B
- MR-J3-40B1
- MR-J3-40B-RJ006
- MR-J3-40B1-RJ006
- MR-J3-40T
- MR-J3-40T1
- MR-J3W-44B
- MR-J3W-77B
- MR-J3W-1010B
Khi lựa chọn amplifier, cần kiểm tra đúng interface, encoder và cấu hình hệ thống, không nên chỉ dựa vào công suất 0,4 kW.
Ứng dụng servo motor Mitsubishi HF-KP43
HF-KP43 được Mitsubishi Electric định hướng cho các ứng dụng công nghiệp cần servo motor công suất nhỏ, quán tính thấp và tốc độ cao.
Một số ứng dụng tiêu biểu:
- Máy đóng gói.
- Máy dệt.
- Cơ cấu truyền động belt.
- Máy tự động hóa.
- Máy gia công.
- Trục phụ yêu cầu định vị tốc độ cao.
- Các cơ cấu chuyển động cần điều khiển vị trí chính xác.
Mitsubishi Electric đặc biệt đề cập đến các ứng dụng như belt drive và textile machinery đối với dòng HF-KP.
HF-KP43 còn sản xuất không?
HF-KP43 hiện đã ngừng sản xuất.
Theo Mitsubishi Electric:
- Ngừng nhận đơn: 05/2019
- Ngừng sản xuất: 05/2019
- Thời hạn hỗ trợ sửa chữa: 05/2026
- Model thay thế: HG-KR43
Mitsubishi Electric xác nhận HG-KR43 là model thế hệ mới có thể thay thế dòng HF-KP. HG-KR43 vẫn có công suất 0,4 kW, tốc độ định mức 3.000 r/min và tốc độ tối đa 6.000 r/min. Model mới sử dụng encoder độ phân giải cao hơn 22-bit / 4.194.304 pulses/rev.
Mitsubishi cũng cho biết cáp nguồn, cáp encoder, cáp phanh điện từ và kích thước flange của HG-KR43 được thiết kế để thuận tiện khi chuyển đổi từ dòng HF trước đây.
Lưu ý khi thay thế HF-KP43
Nếu hệ thống đang sử dụng HF-KP43 và cần thay motor, không nên chỉ dựa vào công suất để chọn model mới.
Cần kiểm tra:
- Servo amplifier hiện tại.
- Encoder.
- Kích thước flange.

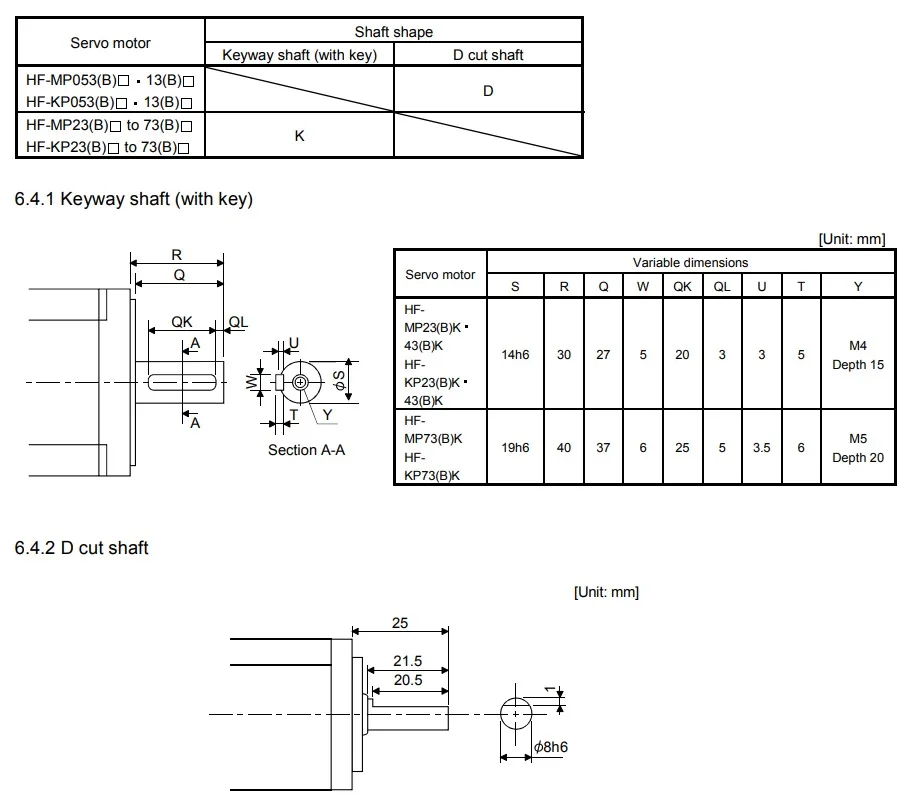

- Kích thước trục.
- Đầu nối.
- Có hoặc không có phanh.
- Quán tính tải.
- Tốc độ làm việc.
- Tham số servo.
HG-KR43 là model thay thế được Mitsubishi Electric chỉ định, nhưng cần kiểm tra cấu hình thực tế của máy trước khi thay thế.
Kết luận servo motor HF-KP43
Mitsubishi HF-KP43 là servo motor 0,4 kW – 200 V – 3.000 r/min, thuộc dòng MELSERVO-J3, nổi bật với thiết kế quán tính thấp, tốc độ tối đa 6.000 r/min, mô-men định mức 1,3 N·m và encoder 18-bit.
HF-KP43 hiện đã ngừng sản xuất và HG-KR43 là model thay thế được Mitsubishi Electric chỉ định. Khi thay thế, cần kiểm tra đầy đủ servo amplifier và cấu hình cơ khí của máy.
