FX5-CNV-BUS Mitsubishi - Module Chuyển Đổi Bus FX5 sang FX3
FX5-CNV-BUS Mitsubishi là Bus Conversion Module thuộc dòng MELSEC iQ-F, được sử dụng để kết nối các module mở rộng FX3 với PLC FX5U/FX5UC. Module giúp tận dụng các module FX3 trong hệ thống FX5, phù hợp cho các dự án nâng cấp hoặc mở rộng hệ thống điều khiển. FX5-CNV-BUS thuộc loại extension cable type, sử dụng cáp mở rộng để kết nối với module FX3. Mitsubishi Electric hiện xác nhận model đang được bán.
-
FX5-CNV-BUS
-
138
- Thông tin sản phẩm
- Bình luận
Thông số kỹ thuật mô đun chuyển đổi Bus FX5-CNV-BUS
| Thông số | FX5-CNV-BUS |
|---|---|
| Thương hiệu | Mitsubishi Electric |
| Model | FX5-CNV-BUS |
| Series | MELSEC iQ-F |
| Loại thiết bị | Bus Conversion Module |
| Chức năng | Chuyển đổi bus FX5 → FX3 Extension |
| Kiểu kết nối | Extension Cable Type |
| CPU tương thích | FX5U, FX5UC |
| Số module kết nối | Tối đa 1 module |
| Điểm I/O chiếm dụng | 8 điểm |
| Nguồn nội bộ | 5 V DC |
| Dòng tiêu thụ | 150 mA |
| Khối lượng | Khoảng 0,1 kg |
| Lắp đặt | DIN rail / vít |
| Kích thước chính | 83 × 90 mm |
Mitsubishi Electric quy định FX5-CNV-BUS chiếm 8 điểm I/O, sử dụng nguồn nội bộ 5 V DC – 150 mA, kết nối tối đa 1 module và khối lượng khoảng 0,1 kg.
Đặc điểm nổi bật của mô đun chuyển đổi Bus FX5-CNV-BUS
Kết nối FX5 với module FX3: FX5-CNV-BUS cho phép kết nối các FX3 extension modules vào hệ thống PLC FX5, giúp tận dụng phần cứng FX3 trong quá trình nâng cấp hệ thống.
Kiểu extension cable: đây là điểm khác biệt quan trọng của FX5-CNV-BUS. Module sử dụng cáp mở rộng, phù hợp với cấu hình cần bố trí module FX3 ở vị trí tách khỏi CPU.
Nguồn 5 V DC: module nhận nguồn điều khiển 5 V DC – 150 mA từ PLC, không cần cấp một nguồn điều khiển riêng bên ngoài.
Thiết kế nhỏ gọn: FX5-CNV-BUS có khối lượng khoảng 0,1 kg, có thể lắp trên DIN rail hoặc cố định bằng vít, thuận tiện khi thiết kế tủ điện.
PLC tương thích và cấu hình kết nối mô đun chuyển đổi Bus FX5-CNV-BUS
FX5-CNV-BUS được Mitsubishi Electric hỗ trợ cho:
- FX5U
- FX5UC
Với FX5UC, cần sử dụng thêm FX5-CNV-IFC hoặc FX5-C1PS-5V theo cấu hình kết nối.
Cấu trúc tổng quát:
PLC FX5U/FX5UC → FX5-CNV-BUS → Extension Cable → Module FX3
Mitsubishi giới hạn tối đa 1 FX5-CNV-BUS trong cấu hình được hỗ trợ.
FX5-CNV-BUS và FX5-CNV-BUSC
Hai model rất dễ bị nhầm khi lựa chọn thiết bị:
| Đặc điểm | FX5-CNV-BUS | FX5-CNV-BUSC |
|---|---|---|
| Chức năng | Chuyển đổi FX5 → FX3 | Chuyển đổi FX5 → FX3 |
| Kiểu kết nối | Extension Cable Type | Extension Connector Type |
| CPU | FX5U / FX5UC | FX5U / FX5UC |
| Module kết nối | FX3 Extension | FX3 Extension |
| I/O chiếm dụng | 8 điểm | 8 điểm |
| Nguồn | 5 V DC | 5 V DC |
| Dòng tiêu thụ | 150 mA | 150 mA |
| Khối lượng | ~0,1 kg | ~0,1 kg |
Ứng dụng FX5-CNV-BUS
FX5-CNV-BUS Mitsubishi phù hợp với các hệ thống:
- Nâng cấp PLC FX3 lên FX5.
- Tận dụng module mở rộng FX3 hiện có.
- Mở rộng I/O cho hệ thống FX5.
- Cải tạo máy tự động hóa thế hệ cũ.
- Kết nối module chức năng FX3 với CPU FX5.
- Retrofit hệ thống điều khiển công nghiệp.
Đây là giải pháp hữu ích khi doanh nghiệp muốn nâng cấp CPU lên MELSEC iQ-F nhưng chưa cần thay thế toàn bộ module mở rộng FX3.
Kích thước và lắp đặt mô đun chuyển đổi Bus FX5-CNV-BUS

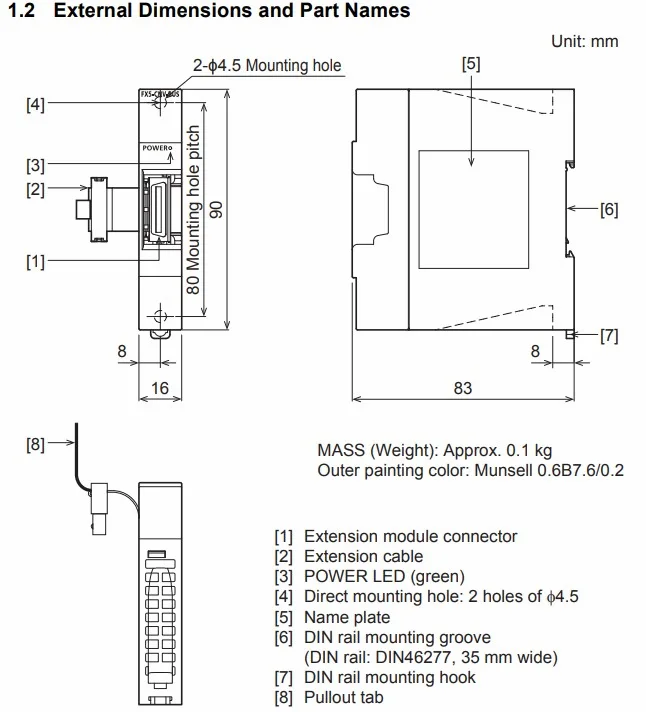

FX5-CNV-BUS có kích thước tổng thể theo bản vẽ Mitsubishi khoảng 83 × 90 mm, với khoảng cách lỗ lắp đặt 80 mm. Module hỗ trợ lắp trên DIN rail 35 mm hoặc cố định bằng vít. Khối lượng khoảng 0,1 kg.
Khi lắp đặt cần chú ý vị trí của extension cable, không gian đấu nối và khoảng cách tản nhiệt theo hướng dẫn của Mitsubishi Electric.
Mua FX5-CNV-BUS Mitsubishi
Khi lựa chọn FX5-CNV-BUS, cần kiểm tra:
- CPU FX5U hoặc FX5UC.
- Module FX3 cần kết nối.
- Kiểu kết nối là extension cable.
- Có cần FX5-CNV-IFC / FX5-C1PS-5V hay không.
- Số lượng module trong cấu hình.
Mitsubishi Electric hiện cung cấp Hardware Manual JY997D53501(E) cho FX5-CNV-BUS, với phiên bản tài liệu cập nhật 10/2025.
SNS AUTOMATION hỗ trợ tư vấn FX5-CNV-BUS Mitsubishi, PLC FX5U/FX5UC và giải pháp kết nối module FX3 trong hệ thống tự động hóa.
Kết luận về mô đun chuyển đổi Bus FX5-CNV-BUS
FX5-CNV-BUS Mitsubishi là module chuyển đổi bus FX5 sang FX3 loại cáp mở rộng, cho phép kết nối module mở rộng FX3 với PLC FX5U/FX5UC. Module chiếm 8 điểm I/O, sử dụng nguồn 5 V DC – 150 mA, kết nối tối đa 1 module và có khối lượng khoảng 0,1 kg.
Nếu cần sử dụng cấu hình extension connector type, hãy lựa chọn FX5-CNV-BUSC thay vì FX5-CNV-BUS.
