FX5-C32EX/DS-TS - Module mở rộng 32 ngõ vào số Digital Input PLC Mitsubishi MELSEC iQ-F
FX5-C32EX/DS-TS là module mở rộng 32 ngõ vào số Digital Input thuộc dòng MELSEC iQ-F của Mitsubishi Electric. Module được thiết kế để mở rộng số lượng tín hiệu đầu vào cho PLC, đặc biệt phù hợp với các hệ thống tự động hóa có nhiều cảm biến, công tắc hành trình, nút nhấn và tín hiệu trạng thái máy. Điểm nổi bật của FX5-C32EX/DS-TS là 32 ngõ vào sử dụng tín hiệu 24V DC Sink/Source, cho phép kết nối cả thiết bị đầu ra kiểu NPN và PNP. Module sử dụng Spring Clamp Terminal Block, giúp đấu nối dây nhanh chóng và thuận tiện trong quá trình lắp đặt, bảo trì.
-
FX5-C32EX/DS-TS
-
6
- Thông tin sản phẩm
- Bình luận
FX5-C32EX/DS-TS là gì?
FX5-C32EX/DS-TS là module Digital Input mở rộng dành cho PLC Mitsubishi MELSEC iQ-F. Thiết bị cung cấp thêm 32 điểm ngõ vào số 24VDC, giúp tăng khả năng tiếp nhận tín hiệu từ các thiết bị hiện trường.
Module có thể nhận tín hiệu từ:
- Cảm biến quang
- Cảm biến tiệm cận
- Cảm biến từ
- Công tắc hành trình
- Nút nhấn
- Công tắc chọn chế độ
- Relay trung gian
- Cảm biến phát hiện sản phẩm
- Tín hiệu trạng thái máy
Theo thông số chính thức của Mitsubishi Electric, FX5-C32EX/DS-TS có 32 điểm Input, điện áp 24V DC và kiểu Input Sink/Source.
32 ngõ vào Digital Input 24VDC
FX5-C32EX/DS-TS cung cấp 32 ngõ vào Digital trong một module, phù hợp với những hệ thống cần nhiều tín hiệu điều khiển nhưng vẫn yêu cầu thiết kế tủ điện nhỏ gọn.
Điện áp tín hiệu đầu vào được Mitsubishi Electric quy định là:
24V DC +20%, -15%
Dòng tín hiệu đầu vào là 4,0 mA tại 24V DC, với trở kháng đầu vào 5,6 kΩ.

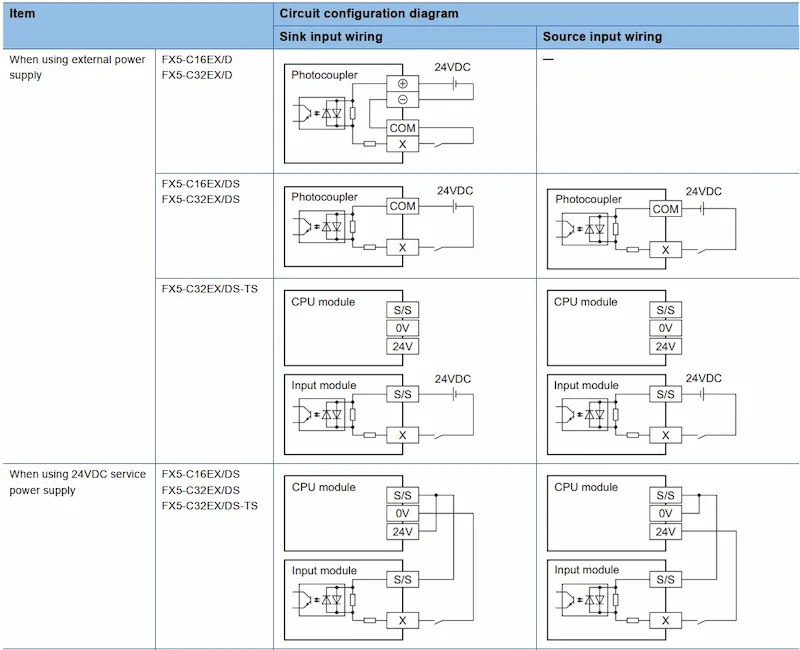

Hỗ trợ cả Sink và Source
Đây là điểm khác biệt quan trọng của FX5-C32EX/DS-TS so với model FX5-C32EX/D.
FX5-C32EX/DS-TS hỗ trợ:
- Sink – NPN Open Collector
- Source – PNP Open Collector
- Tiếp điểm không điện áp
Nhờ đó, module có thể sử dụng với cả cảm biến NPN và PNP, giúp kỹ sư linh hoạt hơn khi thiết kế hệ thống điều khiển.

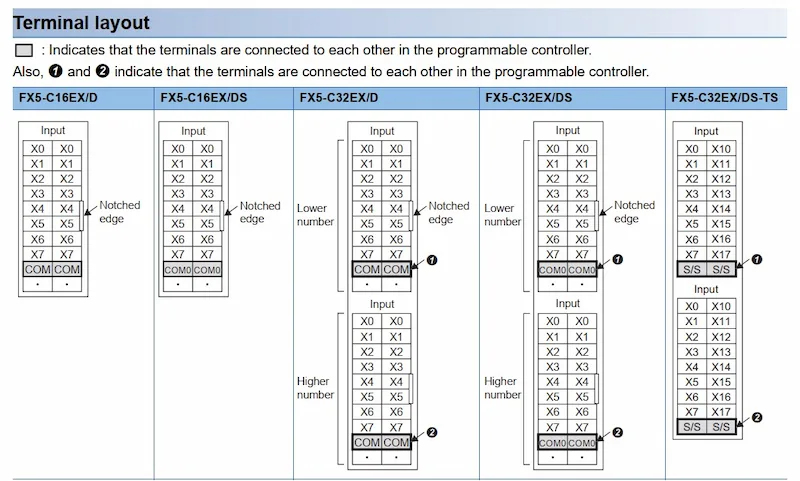

Đầu nối Spring Clamp Terminal Block
Khác với FX5-C32EX/DS sử dụng Connector, phiên bản FX5-C32EX/DS-TS sử dụng Spring Clamp Terminal Block.
Ưu điểm của kiểu kết nối này:
- Đấu dây nhanh
- Không cần siết vít cho từng đầu dây
- Dễ bảo trì
- Thuận tiện khi tháo lắp
- Phù hợp với tủ điện công nghiệp
Mitsubishi Electric xác nhận FX5-C32EX/DS-TS là phiên bản Spring Clamp Terminal Block type input module.
Thời gian đáp ứng nhanh
FX5-C32EX/DS-TS có thời gian đáp ứng:
- ON: ≤ 50 μs
- OFF: ≤ 150 μs
Thời gian đáp ứng nhanh giúp module phù hợp với các ứng dụng cần nhận tín hiệu cảm biến nhanh trong máy móc và dây chuyền tự động hóa.
Cách ly tín hiệu bằng Photo-coupler
Mạch đầu vào của FX5-C32EX/DS-TS được cách ly bằng Photo-coupler.
Thiết kế này giúp tăng độ tin cậy khi kết nối module với các thiết bị bên ngoài và phù hợp với yêu cầu của hệ thống điều khiển công nghiệp.
LED hiển thị trạng thái Input
Module có LED hiển thị trạng thái hoạt động của từng nhóm/ngõ vào. Khi Input được kích hoạt, LED tương ứng sáng giúp kỹ thuật viên dễ dàng kiểm tra trạng thái tín hiệu trực tiếp trên module.

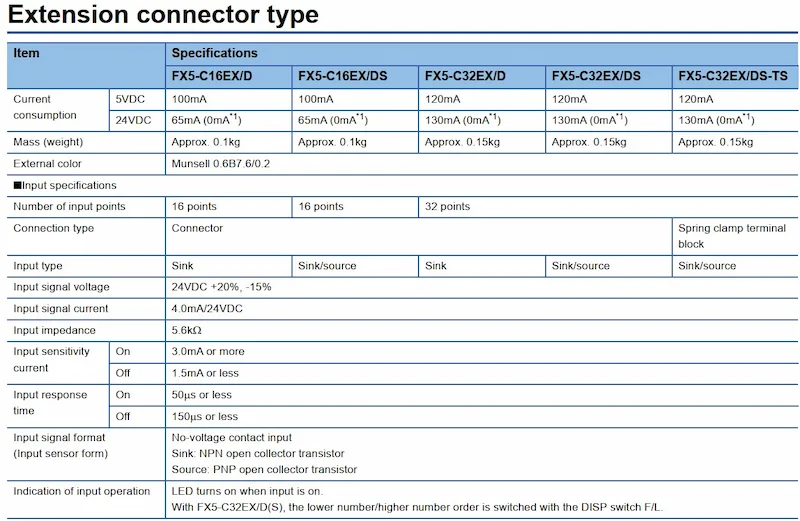

Bảng thông số kỹ thuật FX5-C32EX/DS-TS
| Thông số kỹ thuật | FX5-C32EX/DS-TS |
|---|---|
| Thương hiệu | Mitsubishi Electric |
| Dòng sản phẩm | MELSEC iQ-F |
| Mã sản phẩm | FX5-C32EX/DS-TS |
| Loại module | Module mở rộng Digital Input |
| Số ngõ vào | 32 điểm |
| Số ngõ ra | Không có |
| Kiểu Input | Sink / Source |
| Điện áp tín hiệu Input | 24V DC (+20%, -15%) |
| Dòng tín hiệu Input | 4,0 mA / 24V DC |
| Trở kháng Input | 5,6 kΩ |
| Dòng nhạy ON | ≥ 3,0 mA |
| Dòng nhạy OFF | ≤ 1,5 mA |
| Thời gian đáp ứng ON | ≤ 50 μs |
| Thời gian đáp ứng OFF | ≤ 150 μs |
| Tín hiệu đầu vào | Tiếp điểm không điện áp / NPN Open Collector / PNP Open Collector |
| Cách ly mạch Input | Photo-coupler |
| Hiển thị trạng thái | LED khi Input ON |
| Kiểu kết nối | Spring Clamp Terminal Block |
| Nguồn cấp | 24V DC |
| Dòng tiêu thụ 5V DC | 120 mA |
| Dòng tiêu thụ 24V DC | 130 mA |
| Khối lượng | Khoảng 0,15 kg |
| Kích thước | 20,1 × 90 × 93,7 mm |
| CPU tương thích | FX5U / FX5UC / FX5UJ |
FX5-C32EX/DS-TS tương thích với PLC nào?
FX5-C32EX/DS-TS thuộc hệ sinh thái MELSEC iQ-F và Mitsubishi Electric công bố module tương thích với:
- FX5U CPU
- FX5UC CPU
- FX5UJ CPU
Khi kết nối module với FX5U hoặc FX5UJ, cần sử dụng FX5-CNV-IF. Đây là điểm cần lưu ý khi thiết kế hệ thống hoặc lập báo giá thiết bị.
Module không được liệt kê là tương thích với FX5S trong bảng I/O của Mitsubishi Electric.
Kích thước module FX5-C32EX/DS-TS
FX5-C32EX/DS-TS có thiết kế dạng module nhỏ gọn với kích thước được Mitsubishi Electric công bố:
20,1 × 90 × 93,7 mm
Khối lượng khoảng 0,15 kg, giúp module phù hợp với các tủ điện cần tối ưu không gian.
Ứng dụng của FX5-C32EX/DS-TS
Máy tự động hóa
Module có thể nhận tín hiệu từ nhiều cảm biến, công tắc hành trình và thiết bị phát hiện vị trí trên máy.
Dây chuyền sản xuất
32 ngõ vào Digital cho phép PLC thu thập trạng thái từ nhiều vị trí khác nhau trên dây chuyền.
Hệ thống băng tải
Có thể kết nối cảm biến phát hiện sản phẩm, cảm biến vị trí, công tắc giới hạn và các tín hiệu Digital khác.
Máy đóng gói
FX5-C32EX/DS-TS phù hợp để nhận tín hiệu từ cảm biến sản phẩm, cảm biến bao bì, cảm biến vị trí và công tắc an toàn.
Tủ điện công nghiệp
Thiết kế Spring Clamp Terminal Block giúp việc đấu nối và bảo trì thuận tiện, đặc biệt với các tủ điều khiển có nhiều dây tín hiệu.
FX5-C32EX/DS-TS khác gì FX5-C32EX/DS?
Hai model đều có 32 ngõ vào 24VDC Sink/Source, nhưng khác nhau ở kiểu kết nối.
| Đặc điểm | FX5-C32EX/DS | FX5-C32EX/DS-TS |
|---|---|---|
| Số Input | 32 | 32 |
| Điện áp Input | 24V DC | 24V DC |
| Kiểu Input | Sink/Source | Sink/Source |
| Kết nối | Connector | Spring Clamp Terminal Block |
| NPN | Có | Có |
| PNP | Có | Có |
| Khối lượng | — | Khoảng 0,15 kg |
Mitsubishi Electric phân loại FX5-C32EX/DS là loại Connector, trong khi FX5-C32EX/DS-TS là loại Spring Clamp Terminal Block.
Vì vậy, nếu ưu tiên đấu dây nhanh và thuận tiện bảo trì, FX5-C32EX/DS-TS là lựa chọn đáng cân nhắc.
Ưu điểm của FX5-C32EX/DS-TS Mitsubishi
FX5-C32EX/DS-TS mang đến giải pháp mở rộng Digital Input linh hoạt cho PLC MELSEC iQ-F:
- 32 ngõ vào Digital
- Điện áp 24V DC
- Hỗ trợ Sink/Source
- Kết nối được cảm biến NPN và PNP
- Thời gian đáp ứng ON ≤50 μs
- Thời gian đáp ứng OFF ≤150 μs
- Cách ly tín hiệu bằng Photo-coupler
- LED báo trạng thái Input
- Spring Clamp Terminal Block
- Thiết kế nhỏ gọn
- Khối lượng khoảng 0,15 kg
- Tương thích FX5U, FX5UC và FX5UJ
Kết luận vê module FX5-C32EX/DS-TS
FX5-C32EX/DS-TS - module mở rộng 32 ngõ vào số Digital Input PLC Mitsubishi MELSEC iQ-F là giải pháp phù hợp cho hệ thống cần mở rộng nhiều tín hiệu đầu vào và yêu cầu khả năng kết nối linh hoạt với cả cảm biến NPN và PNP.
Với 32 ngõ vào 24VDC Sink/Source, thời gian đáp ứng nhanh, cách ly Photo-coupler và đặc biệt là Spring Clamp Terminal Block, FX5-C32EX/DS-TS phù hợp cho máy tự động, dây chuyền sản xuất, hệ thống băng tải, máy đóng gói và nhiều ứng dụng tự động hóa công nghiệp khác.
