FX5-C32ET/D - Module I/O mở rộng 16 ngõ vào và 16 ngõ ra Transistor PLC Mitsubishi MELSEC iQ-F

FX5-C32ET/D là gì?

FX5-C32ET/D là module I/O kết hợp 32 điểm dành cho PLC Mitsubishi MELSEC iQ-F.

Cấu hình của module gồm:

• 16 ngõ vào Digital Input
• 16 ngõ ra Transistor
• Input 24V DC Sink
• Output Transistor Sink
• Input hỗ trợ NPN Open Collector
• Output sử dụng tải 5–30V DC
• Kiểu kết nối Connector
• Cách ly Input/Output bằng Photo-coupler
• LED hiển thị trạng thái Input và Output

Mitsubishi Electric xác nhận FX5-C32ET/D thuộc nhóm Input/Output Module, với 16 Input và 16 Output.

16 ngõ vào Digital 24V DC dạng Sink

FX5-C32ET/D cung cấp 16 ngõ vào số 24V DC, giúp PLC tiếp nhận tín hiệu từ các thiết bị hiện trường.

Các thiết bị có thể kết nối gồm:

• Cảm biến quang
• Cảm biến tiệm cận
• Cảm biến từ
• Công tắc hành trình
• Nút nhấn
• Công tắc chọn chế độ
• Relay trung gian
• Cảm biến phát hiện sản phẩm
• Tín hiệu trạng thái máy

Input của FX5-C32ET/D là Sink, hỗ trợ tiếp điểm không điện áp và transistor NPN Open Collector. Vì vậy, khi thiết kế hệ thống cần kiểm tra loại cảm biến trước khi lựa chọn module.

Điện áp tín hiệu Input được quy định ở mức 24V DC +20%, -15%, dòng Input 4,0 mA tại 24V DC và trở kháng Input 5,6 kΩ.

16 ngõ ra Transistor Sink

Bên cạnh 16 ngõ vào, FX5-C32ET/D tích hợp 16 ngõ ra Transistor Sink.

Ngõ ra Transistor phù hợp để điều khiển các tải DC như:

• Relay trung gian
• Van điện từ DC
• Đèn báo
• Còi báo
• Cơ cấu chấp hành DC
• Thiết bị ON/OFF
• Relay hoặc contactor thông qua mạch trung gian

Nguồn tải ngoài của Output nằm trong khoảng 5–30V DC, dòng tải tối đa 0,1A/điểm. Với tải điện trở, tổng dòng tải trên mỗi common terminal không được vượt quá 0,8A cho 8 điểm Output/common terminal.

Thời gian đáp ứng nhanh

Phần Input của FX5-C32ET/D có thời gian đáp ứng:

• Input ON: ≤ 50 μs
• Input OFF: ≤ 150 μs

Phần Output Transistor có thời gian đáp ứng:

• OFF → ON: ≤ 0,2 ms
• ON → OFF: ≤ 0,2 ms

Thông số này giúp module đáp ứng nhanh trong các ứng dụng điều khiển Digital.

Tuy nhiên, cần lưu ý rằng FX5-C32ET/D không phải module phát xung tốc độ cao chuyên dụng. Không nên sử dụng riêng thông số 0,2 ms để kết luận module có chức năng phát xung Servo/Step tốc độ cao.

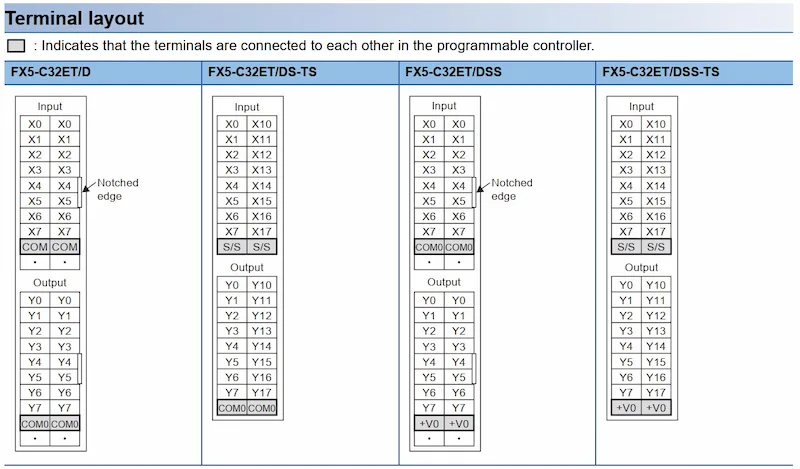

Kết nối Connector nhỏ gọn

FX5-C32ET/D sử dụng Connector thay vì terminal block dạng vít hoặc spring clamp.

Thiết kế này giúp module có cấu trúc nhỏ gọn và phù hợp với hệ thống MELSEC iQ-F. Mitsubishi Electric phân loại FX5-C32ET/D là Connector type I/O module.

Nếu ưu tiên đấu dây trực tiếp bằng terminal dạng lò xo, có thể xem xét FX5-C32ET/DS-TS, trong đó Input hỗ trợ Sink/Source và sử dụng Spring Clamp Terminal Block.

Cách ly Photo-coupler

Mạch Input và Output của FX5-C32ET/D sử dụng Photo-coupler insulation.

Thiết kế cách ly giúp tăng độ tin cậy giữa mạch điều khiển và tín hiệu từ thiết bị bên ngoài, phù hợp với môi trường tự động hóa công nghiệp.

LED hiển thị trạng thái I/O

FX5-C32ET/D có LED chỉ thị trạng thái hoạt động của Input và Output.

Khi Input hoặc Output ở trạng thái ON, LED tương ứng sáng giúp kỹ thuật viên:

• Kiểm tra tín hiệu cảm biến
• Kiểm tra chương trình PLC
• Kiểm tra dây đấu nối
• Xác định lỗi thiết bị
• Bảo trì hệ thống

Đây là tính năng hữu ích khi chạy thử máy và xử lý sự cố tại hiện trường.

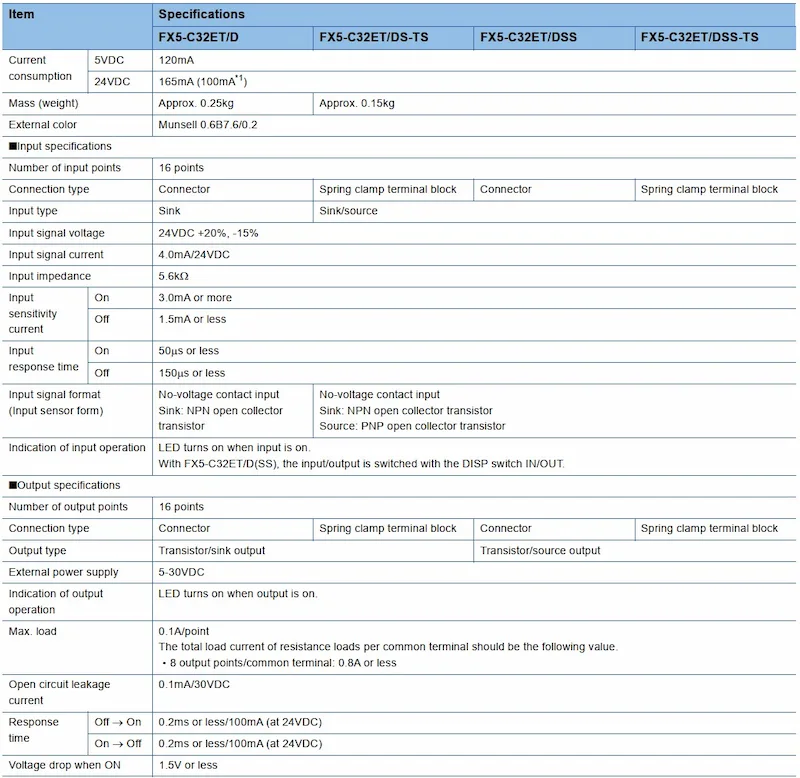

Bảng thông số kỹ thuật FX5-C32ET/D

FX5-C32ET/D tương thích với PLC nào?

FX5-C32ET/D thuộc hệ sinh thái MELSEC iQ-F và được Mitsubishi Electric xác nhận tương thích với:

• FX5U CPU
• FX5UC CPU
• FX5UJ CPU

Khi kết nối FX5-C32ET/D với FX5U hoặc FX5UJ, cần sử dụng FX5-CNV-IF. Đây là thông tin cần lưu ý khi thiết kế hệ thống hoặc báo giá thiết bị.

FX5-C32ET/D không được Mitsubishi Electric liệt kê là module tương thích với FX5S.

Ứng dụng của FX5-C32ET/D

Máy tự động hóa

16 Input có thể nhận tín hiệu từ cảm biến và công tắc, trong khi 16 Output Transistor điều khiển các thiết bị chấp hành DC.

Dây chuyền sản xuất

Module phù hợp với các dây chuyền cần nhiều tín hiệu Input và Output nhưng vẫn muốn tối ưu số lượng module trong tủ điện.

Hệ thống băng tải

Input nhận tín hiệu cảm biến phát hiện sản phẩm và vị trí; Output điều khiển relay, van hoặc các thiết bị DC.

Máy đóng gói

Có thể sử dụng Input cho cảm biến sản phẩm, cảm biến vị trí và Output để điều khiển van điện từ, relay hoặc cơ cấu chấp hành.

Tủ điện điều khiển

Thiết kế 16 Input + 16 Output giúp giảm số lượng module cần lắp đặt so với việc sử dụng riêng module Input và Output.

FX5-C32ET/D khác FX5-C32ET/DS-TS như thế nào?

Hai model đều có 32 điểm I/O, gồm 16 Input và 16 Output Transistor Sink, nhưng có sự khác biệt quan trọng về Input và kiểu đấu nối.

Mitsubishi Electric xác nhận FX5-C32ET/D là Input Sink, trong khi FX5-C32ET/DS-TS hỗ trợ Input Sink/Source.

Do đó, nếu hệ thống sử dụng cảm biến PNP hoặc cần đấu dây bằng Spring Clamp Terminal Block, cần cân nhắc model FX5-C32ET/DS-TS thay vì FX5-C32ET/D.

Ưu điểm của FX5-C32ET/D Mitsubishi

FX5-C32ET/D mang lại giải pháp I/O tích hợp với nhiều ưu điểm:

• 32 điểm I/O
• 16 ngõ vào Digital
• 16 ngõ ra Transistor
• Input 24V DC Sink
• Output Transistor Sink
• Hỗ trợ cảm biến NPN
• Nguồn tải Output 5–30V DC
• Dòng tải 0,1A/điểm
• Input đáp ứng nhanh
• Output đáp ứng ≤0,2 ms
• Photo-coupler cách ly
• LED báo trạng thái
• Kết nối Connector
• Tương thích FX5U, FX5UC và FX5UJ

Kết luận về module FX5-C32ET/D

FX5-C32ET/D - module I/O mở rộng 32 điểm gồm 16 ngõ vào và 16 ngõ ra Transistor PLC Mitsubishi MELSEC iQ-F là giải pháp phù hợp cho các hệ thống cần đồng thời mở rộng tín hiệu Input và Output.

Với 16 Input 24V DC Sink, 16 Output Transistor Sink, nguồn tải 5–30V DC, dòng tải 0,1A/điểm, thời gian đáp ứng Output ≤0,2 ms, Photo-coupler cách ly và thiết kế Connector, FX5-C32ET/D đáp ứng tốt nhiều ứng dụng máy móc và dây chuyền tự động hóa công nghiệp.
