FX5-485ADP Mitsubishi - Adapter Truyền Thông RS-485 PLC FX5U
FX5-485ADP Mitsubishi là module mở rộng truyền thông RS-485 thuộc dòng MELSEC iQ-F, được sử dụng cho các PLC FX5S, FX5UJ, FX5U và FX5UC. Module có thiết kế dạng adapter gắn trực tiếp bên trái CPU, giúp bổ sung cổng truyền thông RS-485 cách ly cho PLC. FX5-485ADP hỗ trợ nhiều phương thức truyền thông như Modbus RTU, MC Protocol, Non-protocol, N Network, Parallel Link và Inverter Communication, phù hợp với các hệ thống tự động hóa sử dụng biến tần, HMI, đồng hồ đo, cảm biến và thiết bị RS-485.
-
FX5-485ADP
-
104
- Thông tin sản phẩm
- Bình luận
Thông số kỹ thuật FX5-485ADP
| Thông số | FX5-485ADP |
|---|---|
| Thương hiệu | Mitsubishi Electric |
| Model | FX5-485ADP |
| Series | MELSEC iQ-F |
| Loại thiết bị | RS-485 Communication Adapter |
| Chuẩn truyền thông | RS-485 / RS-422 |
| Số kênh | 1 kênh |
| Phương thức truyền | Half-duplex / Full-duplex |
| Cách ly | Photo-coupler isolation |
| Khoảng cách truyền tối đa | 1.200 m |

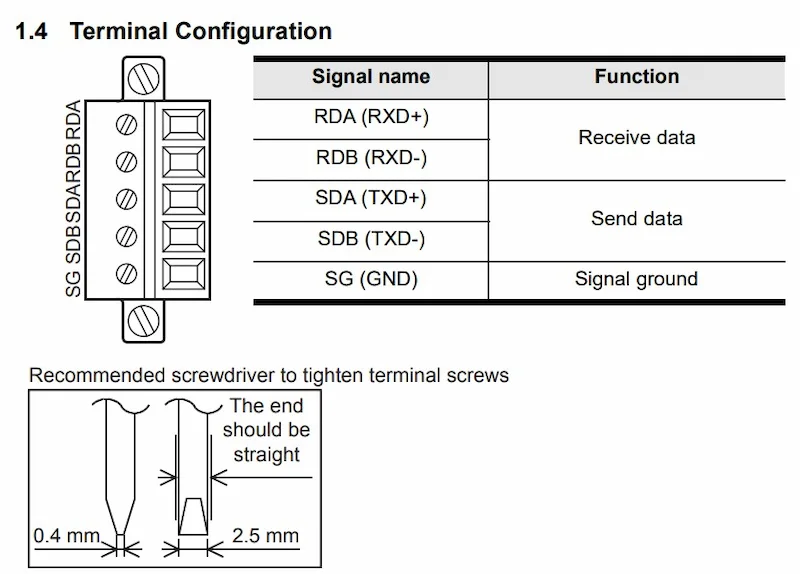

| Đầu nối | European-type terminal block |
| Điện trở cuối | OPEN / 110 Ω / 330 Ω |
| Tốc độ truyền | 300 đến 115.200 bps |
| Modbus | Modbus RTU |
| MC Protocol | 3C/4C frame |
| Điểm I/O chiếm dụng | 0 điểm |
| Nguồn nội bộ | 5 V DC / 24 V DC |
| Dòng tiêu thụ | 20 mA / 5 V DC; 30 mA / 24 V DC |
| Kích thước W × H × D | 17,6 × 106 × 89,1 mm |
| Khối lượng | Khoảng 0,08 kg |
Đặc điểm nổi bật mô đun truyền thông FX5-485ADP
Truyền thông RS-485 cách ly: FX5-485ADP sử dụng cách ly quang giữa đường truyền thông và CPU, giúp tăng khả năng bảo vệ PLC khi kết nối với các thiết bị bên ngoài.
Khoảng cách truyền lên tới 1.200 m: trong cấu hình đáp ứng điều kiện của Mitsubishi, FX5-485ADP có thể hỗ trợ khoảng cách truyền tối đa 1.200 m, phù hợp với các hệ thống thiết bị phân tán.
Hỗ trợ Modbus RTU: module có thể sử dụng để kết nối PLC FX5 với các thiết bị Modbus RTU như biến tần, đồng hồ đo, HMI, bộ điều khiển và thiết bị đo lường. Tốc độ truyền Modbus hỗ trợ từ 300 đến 115.200 bps.
Điện trở kết thúc tích hợp: FX5-485ADP có điện trở terminal tích hợp với các lựa chọn OPEN, 110 Ω và 330 Ω, thuận tiện khi cấu hình mạng RS-485.
PLC tương thích với mô đun truyền thông FX5-485ADP
FX5-485ADP được Mitsubishi Electric thiết kế cho dòng PLC MELSEC iQ-F.
Các CPU tương thích gồm:
- FX5S
- FX5UJ
- FX5U
- FX5UC
Với các CPU FX5, có thể lắp tối đa 2 communication adapter ở phía bên trái CPU trong điều kiện cấu hình được Mitsubishi quy định.
Ứng dụng FX5-485ADP
FX5-485ADP phù hợp với các hệ thống cần bổ sung truyền thông RS-485 cho PLC Mitsubishi như:
- Kết nối PLC FX5U với biến tần.
- Kết nối PLC với HMI Modbus RTU.
- Đọc dữ liệu từ đồng hồ đo điện.
- Kết nối cảm biến và thiết bị đo RS-485.
- Truyền thông giữa nhiều PLC.
- Kết nối thiết bị sử dụng Modbus RTU.
- Điều khiển biến tần Mitsubishi qua RS-485.
- Xây dựng mạng truyền thông trong hệ thống tự động hóa.
Module cũng hỗ trợ Inverter Communication, cho phép sử dụng trong các hệ thống điều khiển biến tần Mitsubishi.
FX5-485ADP khác FX5-485-BD
Hai thiết bị đều bổ sung truyền thông RS-485 cho PLC FX5 nhưng cách lắp đặt khác nhau.
FX5-485ADP là communication adapter, gắn ở bên trái CPU và có cách ly quang giữa đường truyền và CPU.
Trong khi đó, FX5-485-BD là expansion board gắn vào bên trong CPU và không cách ly giữa đường truyền thông với CPU.
FX5-485ADP cũng có khoảng cách truyền tối đa lớn hơn trong cấu hình phù hợp, lên tới 1.200 m, trong khi FX5-485-BD được Mitsubishi quy định tối đa 50 m.
Mua FX5-485ADP Mitsubishi
Khi lựa chọn FX5-485ADP, cần kiểm tra:
- CPU đang sử dụng: FX5S / FX5UJ / FX5U / FX5UC.
- Yêu cầu truyền thông RS-485/RS-422.
- Có sử dụng Modbus RTU hay không.
- Khoảng cách truyền.
- Tốc độ Baud Rate.
- Cấu hình điện trở terminal.
- Số lượng communication adapter trên CPU.
Mitsubishi Electric hiện vẫn cung cấp tài liệu kỹ thuật và Hardware Manual JY997D53801(E) cho FX5-485ADP.
SNS AUTOMATION hỗ trợ tư vấn FX5-485ADP Mitsubishi, PLC FX5U và các thiết bị truyền thông RS-485/Modbus trong hệ thống tự động hóa.
Kết luận về mô đun truyền thông FX5-485ADP
FX5-485ADP Mitsubishi là adapter truyền thông RS-485/RS-422 cách ly, dành cho PLC MELSEC iQ-F, hỗ trợ Modbus RTU, MC Protocol, Non-protocol, N Network, Parallel Link và Inverter Communication.
Với thiết kế nhỏ gọn, cách ly quang, terminal resistor tích hợp và khoảng cách truyền lên tới 1.200 m, FX5-485ADP là lựa chọn phù hợp để mở rộng khả năng truyền thông cho PLC FX5S, FX5UJ, FX5U và FX5UC.
