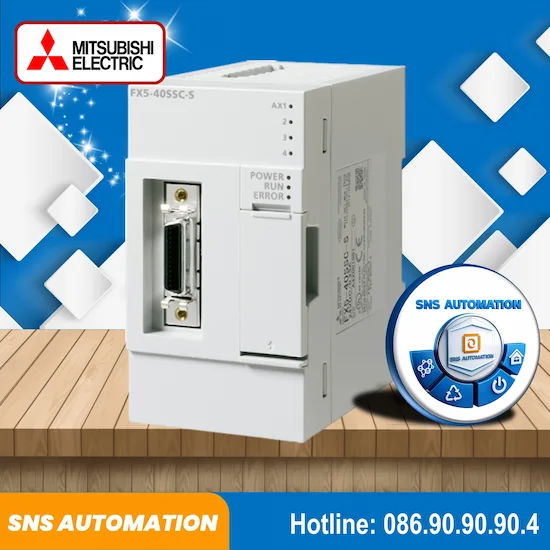

FX5-40SSC-S mô đun Simple Motion điều khiển 4 trục servo Mitsubishi
Giới thiệu FX5-40SSC-S
FX5-40SSC-S là mô đun Simple Motion (điều khiển chuyển động) thuộc dòng PLC MELSEC iQ-F của Mitsubishi Electric. Thiết bị được thiết kế để điều khiển tối đa 4 trục servo thông qua mạng tốc độ cao SSCNET III/H, giúp hệ thống đạt độ chính xác và đồng bộ vượt trội.
👉 Đây là giải pháp lý tưởng cho các hệ thống:
- Máy CNC
- Máy đóng gói tốc độ cao
- Robot công nghiệp
- Dây chuyền tự động hóa đa trục
-
FX5-40SSC-S
-
19
- Thông tin sản phẩm
- Bình luận
Đặc điểm nổi bật của FX5-40SSC-S
🔹 Điều khiển tối đa 4 trục servo
FX5-40SSC-S hỗ trợ:
- Điều khiển tối đa 4 trục độc lập
- Nội suy đa trục (2, 3, 4 trục)
- Nội suy cung tròn (2 trục)
➡️ Phù hợp cho các hệ thống chuyển động phức tạp
⚡ Giao tiếp SSCNET III/H tốc độ cao
- Truyền dữ liệu servo qua mạng SSCNET III/H
- Đồng bộ thời gian thực giữa PLC và servo
- Khoảng cách truyền tối đa lên đến 100m
➡️ Giúp hệ thống vận hành ổn định và chính xác cao
🎯 Điều khiển chuyển động đa chức năng
FX5-40SSC-S hỗ trợ nhiều chế độ điều khiển:
- Điều khiển vị trí (Positioning)
- Điều khiển tốc độ
- Điều khiển mô-men xoắn
- Chuyển đổi tốc độ – vị trí
- Điều khiển cam điện tử
- Điều khiển đồng bộ (synchronous control)
🔄 Nội suy và chuyển động nâng cao
- Nội suy tuyến tính: tối đa 4 trục
- Nội suy cung tròn: 2 trục
- Điều khiển quỹ đạo liên tục
- Gia tốc/giảm tốc dạng S-curve
➡️ Giúp chuyển động mượt, giảm rung cơ khí
🧠 Bộ nhớ & dữ liệu positioning lớn
- 600 điểm dữ liệu / mỗi trục
- Lưu chương trình trực tiếp trên flash ROM
- Không cần pin backup
🛡️ Thiết kế công nghiệp ổn định
- Cách ly tín hiệu an toàn
- Hoạt động ổn định trong môi trường công nghiệp
- Dễ dàng cấu hình qua GX Works3
Thông số kỹ thuật FX5-40SSC-S
| Thông số | Giá trị |
|---|---|
| Model | FX5-40SSC-S |
| Dòng sản phẩm | MELSEC iQ-F |
| Số trục điều khiển | 4 trục |
| Giao thức | SSCNET III/H |
| Nội suy | 2D/3D/4D tuyến tính, 2 trục cung tròn |
| Chu kỳ điều khiển | ~0.888 ms – 1.777 ms |
| Dữ liệu positioning | 600 điểm / trục |
| Chức năng | Positioning, Speed, Torque, Cam |
| Nguồn cấp | 24V DC |
| Dòng tiêu thụ | ~150 mA |
| I/O chiếm dụng | 8 điểm |
| Khối lượng | ~0.2 kg |
| Phần mềm | GX Works3 |
Ứng dụng thực tế FX5-40SSC-S
🏭 Máy CNC & gia công cơ khí
- Điều khiển chính xác nhiều trục
- Gia công tốc độ cao
📦 Máy đóng gói – dán nhãn
- Đồng bộ nhiều trục servo
- Tăng tốc độ dây chuyền
🤖 Robot công nghiệp
- Điều khiển tay gắp đa trục
- Quỹ đạo chuyển động chính xác
⚙️ Hệ thống tự động hóa
- Dây chuyền sản xuất đa trục
- Máy lắp ráp tự động
Ưu điểm khi sử dụng FX5-40SSC-S
✔ Điều khiển 4 trục đồng bộ chính xác
✔ Mạng SSCNET III/H tốc độ cao
✔ Nội suy đa dạng, chuyển động mượt
✔ Dễ lập trình với GX Works3
✔ Tích hợp hệ sinh thái Mitsubishi
Kết luận về FX5-40SSC-S
FX5-40SSC-S mô đun Simple Motion điều khiển 4 trục servo là giải pháp mạnh mẽ cho các hệ thống tự động hóa yêu cầu độ chính xác cao, đồng bộ nhiều trục và tốc độ xử lý nhanh. Đây là lựa chọn tối ưu cho các máy CNC, robot và dây chuyền công nghiệp hiện đại.
