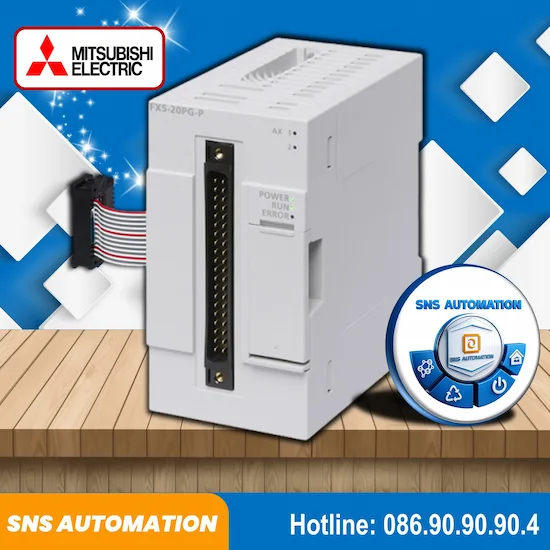

FX5-20PG-P mô đun phát xung điều khiển vị trí 2 trục chính xác cao
Giới thiệu FX5-20PG-P
FX5-20PG-P là mô đun điều khiển vị trí (positioning module) thuộc dòng PLC MELSEC iQ-F của Mitsubishi Electric. Thiết bị chuyên dùng để phát xung điều khiển servo/step motor 2 trục, giúp hệ thống đạt độ chính xác cao trong các ứng dụng tự động hóa.
Mô đun này phù hợp cho các bài toán:
- Máy CNC mini, máy cắt
- Băng tải định vị
- Máy đóng gói, dán nhãn
- Robot đơn giản 2 trục
-
FX5-20PG-P
-
20
- Thông tin sản phẩm
- Bình luận
Ưu điểm nổi bật của FX5-20PG-P
🔹 Điều khiển 2 trục độc lập hoặc nội suy
- Hỗ trợ 2 trục (X-Y) hoạt động đồng thời
- Nội suy tuyến tính & nội suy cung tròn
- Cho phép chạy các quỹ đạo phức tạp
🔹 Phát xung tốc độ cao, đa chế độ
- Tần số phát xung lên đến 200 kpps
- Các chế độ:
- Pulse/Sign
- CW/CCW
- A/B phase
👉 Tương thích nhiều loại driver servo & step
🔹 Điều khiển linh hoạt nhiều chế độ
- PTP (Point to Point)
- Điều khiển tốc độ
- Chuyển đổi vị trí – tốc độ
→ Phù hợp từ ứng dụng đơn giản đến nâng cao
🔹 Bộ nhớ lớn – lưu 600 bước/ trục
- Lưu trữ đến 600 dữ liệu positioning mỗi trục
- Không cần PLC xử lý liên tục
→ Giảm tải CPU, tăng độ ổn định
🔹 Độ ổn định cao – công nghiệp
- Cách ly quang (photocoupler)
- Chống nhiễu tốt
- Hoạt động ổn định trong môi trường công nghiệp
Ứng dụng thực tế FX5-20PG-P
FX5-20PG-P được sử dụng rộng rãi trong:
- Máy cắt CNC mini
- Máy in, máy dán nhãn
- Máy đóng gói tự động
- Hệ thống pick & place
- Điều khiển băng tải định vị
👉 Đặc biệt phù hợp cho các hệ thống 2 trục cần độ chính xác cao
Bảng thông số mô đun FX5-20PG-P
| Thông số | Giá trị |
|---|---|
| Model | FX5-20PG-P |
| Dòng sản phẩm | MELSEC iQ-F |
| CPU tương thích | FX5U, FX5UC |
| Phần mềm | GX Works3 |
| Số trục điều khiển | 2 trục |
| Chức năng chính | Điều khiển vị trí (Positioning) |
| Phương pháp điều khiển | PTP, nội suy tuyến tính, nội suy cung tròn |
| Dạng xung ngõ ra | Transistor (Pulse train) |
| Kiểu điều khiển xung | Pulse/Sign, CW/CCW, A/B phase |
| Tần số xung tối đa | 200 kpps (chuẩn), lên đến ~5 Mpps (driver vi sai) |
| Số dữ liệu định vị | 600 data / trục |
| Dải định vị | ±2,147,483,647 xung |
| Nội suy | 2 trục (linear, circular) |
| Ngõ vào điều khiển | READY, STOP, FLS, RLS, DOG |
| Tín hiệu encoder | Hỗ trợ xung phản hồi |
| Nguồn cấp | 24V DC |
| Dòng tiêu thụ | ~120–150 mA |
| I/O chiếm dụng | 8 điểm |
| Khoảng cách kết nối servo | ~2m |
| Kiểu kết nối | Đầu nối 40 chân |
| Bộ nhớ | Flash ROM (lưu dữ liệu không cần pin) |
| Cách ly | Photo-coupler |
| Ứng dụng | Servo, Step motor, máy CNC, băng tải |
Vì sao nên chọn FX5-20PG-P?
✔ Điều khiển vị trí chính xác cao
✔ Dễ lập trình trên GX Works3
✔ Tích hợp tốt với PLC Mitsubishi
✔ Giá thành hợp lý so với motion controller
✔ Ứng dụng linh hoạt nhiều ngành
Kết luận về FX5-20PG-P
FX5-20PG-P mô đun phát xung điều khiển vị trí 2 trục là lựa chọn lý tưởng cho các hệ thống tự động hóa yêu cầu điều khiển chính xác, ổn định và dễ triển khai. Với khả năng nội suy mạnh mẽ và phát xung tốc độ cao, đây là giải pháp tối ưu cho doanh nghiệp muốn nâng cấp hệ thống máy móc.
