FX3U-32DP module truyền thông giao thức PROFIBUS-DP Slave
FX3U-32DP Mitsubishi là PROFIBUS-DP Interface Block thuộc dòng MELSEC-F, được sử dụng để kết nối PLC Mitsubishi vào mạng PROFIBUS-DP với vai trò DP-Slave. Module hỗ trợ trao đổi dữ liệu với PROFIBUS-DP Master, phù hợp cho các hệ thống tự động hóa sử dụng PLC Mitsubishi FX kết nối với PLC Siemens, remote I/O hoặc các thiết bị PROFIBUS-DP khác. FX3U-32DP hỗ trợ DP-V0 và DP-V1, đồng thời hỗ trợ các chế độ đồng bộ SYNC, UNSYNC, FREEZE và UNFREEZE.
-
FX3U-32DP
-
144
- Thông tin sản phẩm
- Bình luận

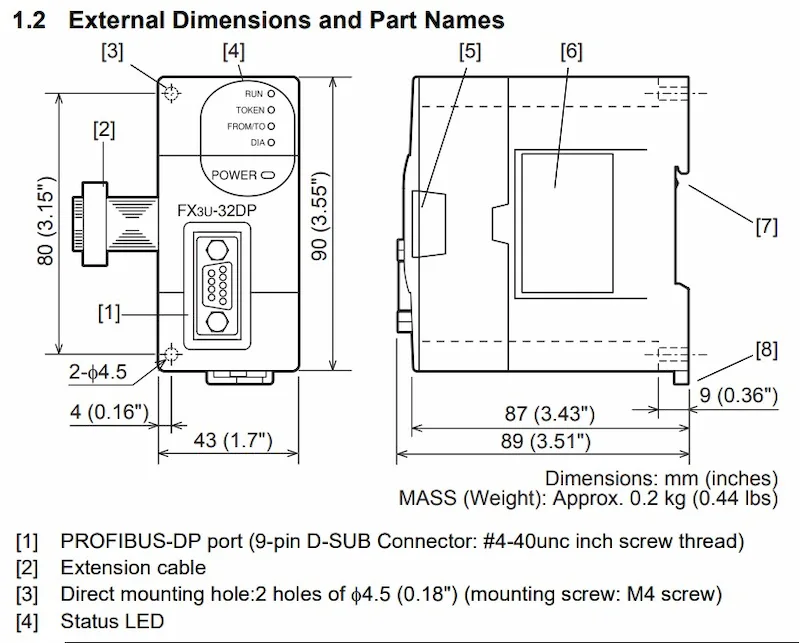

Thông số kỹ thuật mô đun truyền thông FX3U-32DP
| Thông số | FX3U-32DP |
|---|---|
| Thương hiệu | Mitsubishi Electric |
| Model | FX3U-32DP |
| Series | MELSEC-F |
| Loại | PROFIBUS-DP Interface Block |
| Chức năng | PROFIBUS-DP Slave |
| Giao thức | PROFIBUS-DP / DP-V0 / DP-V1 |
| Dữ liệu cyclic tối đa | 144 Byte |
| Dữ liệu acyclic tối đa | 140 Byte |
| Module tối đa trên 1 PLC | 8 module |
| Tốc độ truyền | 9.6 kbps đến 12 Mbps |
| Khoảng cách tối đa | 1.200 m/segment tùy tốc độ |
| Tốc độ 12 Mbps | 100 m/segment |
| Đầu nối mạng | D-sub 9-pin |
| PROFIBUS Module ID | F332h |
| Terminal resistor | Không tích hợp |
| Chế độ Global Control | SYNC, UNSYNC, FREEZE, UNFREEZE |
| Điểm I/O chiếm dụng | 8 điểm |
| Nguồn tiêu thụ | 145 mA tại 24 V DC |
| Khối lượng | Khoảng 0,2 kg |
Đặc điểm nổi bật của mô đun truyền thông FX3U-32DP
PROFIBUS-DP Slave: FX3U-32DP cho phép PLC Mitsubishi FX tham gia mạng PROFIBUS-DP với vai trò Slave, nhận lệnh và trao đổi dữ liệu với DP-Master. Đây là giải pháp phù hợp khi cần tích hợp PLC FX vào hệ thống PROFIBUS-DP hiện có.
Tốc độ truyền đến 12 Mbps: module hỗ trợ nhiều tốc độ từ 9.6 kbps đến 12 Mbps. Ở tốc độ 3, 6 và 12 Mbps, chiều dài bus tối đa là 100 m/segment; ở tốc độ thấp hơn, khoảng cách có thể lên tới 1.200 m/segment theo quy định của PROFIBUS.
Dữ liệu tối đa 144 Byte: FX3U-32DP hỗ trợ tối đa 144 Byte dữ liệu cyclic và 140 Byte dữ liệu acyclic, đáp ứng nhu cầu trao đổi dữ liệu điều khiển giữa PLC và PROFIBUS-DP Master.
D-sub 9 chân: kết nối PROFIBUS-DP sử dụng đầu nối D-sub 9-pin, phổ biến trong các hệ thống PROFIBUS công nghiệp.
Hỗ trợ SYNC và FREEZE: module hỗ trợ các chức năng Global Control gồm SYNC, UNSYNC, FREEZE và UNFREEZE, giúp đồng bộ dữ liệu I/O giữa Master và Slave trong các ứng dụng yêu cầu điều khiển đồng bộ.
PLC tương thích với mô đun truyền thông FX3U-32DP
FX3U-32DP có thể sử dụng với nhiều CPU Mitsubishi thuộc dòng FX theo phiên bản phần cứng/firmware được quy định:
- FX3G
- FX3GC
- FX3U
- FX3UC
- FX5U
- FX5UC
Đối với FX3GC/FX3UC, cần sử dụng FX2NC-CNV-IF hoặc FX3UC-1PS-5V theo cấu hình. Đối với FX5U/FX5UC, cần sử dụng FX5-CNV-BUS hoặc FX5-CNV-BUSC để kết nối module.
Cấu hình điển hình:
PLC Mitsubishi FX → FX3U-32DP → PROFIBUS-DP → DP-Master
Trong đó DP-Master có thể là PLC hoặc bộ điều khiển trung tâm sử dụng PROFIBUS-DP.
Ứng dụng FX3U-32DP
FX3U-32DP Mitsubishi phù hợp với các hệ thống:
- Kết nối PLC FX với PROFIBUS-DP Master.
- Kết nối PLC Mitsubishi với PLC Siemens qua PROFIBUS-DP.
- Kết nối remote I/O PROFIBUS.
- Kết nối thiết bị đo và thiết bị tự động hóa PROFIBUS.
- Tích hợp PLC FX vào dây chuyền sử dụng PROFIBUS-DP.
- Retrofit hệ thống điều khiển sử dụng PROFIBUS-DP.
Module đặc biệt hữu ích khi cần đưa một PLC FX vào hệ thống mạng PROFIBUS-DP đang vận hành. Mitsubishi Electric xác định FX3U-32DP là PROFIBUS-DP Interface Block dùng để kết nối PLC FX như một Slave trong mạng PROFIBUS-DP.
FX3U-32DP và FX5-DP-M
Nếu hệ thống sử dụng PLC FX5U/FX5UC, cần cân nhắc giữa FX3U-32DP và FX5-DP-M.
| Đặc điểm | FX3U-32DP | FX5-DP-M |
|---|---|---|
| Chức năng | PROFIBUS-DP Slave | PROFIBUS-DP Master |
| Dòng sản phẩm | MELSEC-F | MELSEC iQ-F |
| Vai trò mạng | DP-Slave | DP-Master |
| PLC chính | FX3/FX5 tùy cấu hình | FX5 |
| Tốc độ tối đa | 12 Mbps | Theo PROFIBUS-DP |
| Ứng dụng | Đưa PLC FX vào mạng PROFIBUS | Điều khiển các DP-Slave |
Điểm quan trọng nhất là FX3U-32DP không phải PROFIBUS-DP Master. Nếu hệ thống cần PLC FX5 làm Master điều khiển các thiết bị PROFIBUS-DP Slave, cần xem xét FX5-DP-M. Mitsubishi Electric cũng phân biệt rõ hai sản phẩm này trong danh mục PROFIBUS-DP.
Tình trạng sản phẩm mô đun truyền thông FX3U-32DP
Mitsubishi Electric hiện công bố FX3U-32DP đang trong giai đoạn To be discontinued. Theo thông tin hiện tại:
- Hạn nhận đơn: 03/2028
- Ngừng sản xuất: 09/2028
- Hết hạn hỗ trợ sửa chữa: 09/2035
Tuy nhiên, Mitsubishi lưu ý tình trạng bán hàng có thể khác nhau tùy từng quốc gia hoặc khu vực.
Với các dự án mới, nên cân nhắc vòng đời sản phẩm trước khi lựa chọn FX3U-32DP.
Mua FX3U-32DP Mitsubishi
Khi lựa chọn FX3U-32DP, cần kiểm tra:
- PLC đang sử dụng.
- PROFIBUS-DP Master.
- Tốc độ Baud Rate.
- Chiều dài đường truyền.
- Số lượng module FX3U-32DP.
- Dung lượng dữ liệu cần trao đổi.
- Loại cáp PROFIBUS.
- DP Connector và điện trở kết thúc mạng.
Mitsubishi Electric vẫn cung cấp Installation Manual JY997D24901 và User's Manual JY997D25201 cho FX3U-32DP; manual cài đặt hiện có phiên bản cập nhật 12/2025. Hãng cũng cung cấp GSD file để cấu hình thiết bị trên mạng PROFIBUS-DP.
SNS AUTOMATION hỗ trợ tư vấn FX3U-32DP Mitsubishi, PLC FX3U/FX5U, PROFIBUS-DP và các giải pháp kết nối PLC với thiết bị công nghiệp.
Kết luận về mô đun truyền thông FX3U-32DP
FX3U-32DP Mitsubishi là PROFIBUS-DP Interface Block, hoạt động như DP-Slave, hỗ trợ tốc độ truyền tối đa 12 Mbps, dữ liệu cyclic tối đa 144 Byte, dữ liệu acyclic 140 Byte và tối đa 8 module trên một PLC. Module sử dụng đầu nối D-sub 9-pin và chiếm 8 điểm I/O.
Đây là giải pháp phù hợp để tích hợp PLC Mitsubishi FX vào mạng PROFIBUS-DP, đặc biệt trong các hệ thống cần kết nối với PLC, remote I/O hoặc thiết bị PROFIBUS-DP hiện có.
