FX2N-32ER-ES/UL Mô Đun Mở Rộng 16 Ngõ Vào - 16 Ngõ Ra Relay Cho PLC Mitsubishi FX Series
FX2N-32ER-ES/UL là mô đun mở rộng I/O tích hợp 16 ngõ vào số (Digital Input) và 16 ngõ ra Relay (Digital Output) thuộc dòng PLC Mitsubishi MELSEC-F. Module được thiết kế nhằm mở rộng khả năng điều khiển của PLC Mitsubishi FX Series, đáp ứng nhu cầu tăng số lượng tín hiệu vào/ra trong các hệ thống tự động hóa công nghiệp. Với khả năng hỗ trợ ngõ vào Sink/Source 24VDC, cùng 16 ngõ ra Relay công suất lớn, FX2N-32ER-ES/UL cho phép kết nối linh hoạt với cảm biến, công tắc hành trình, relay trung gian, contactor, van điện từ và nhiều thiết bị công nghiệp khác. Đây là giải pháp được sử dụng phổ biến trong các dây chuyền sản xuất, máy đóng gói, hệ thống xử lý nước, băng tải và tủ điều khiển tự động.
-
FX2N-32ER-ES/UL
-
4
- Thông tin sản phẩm
- Bình luận
Đặc Điểm Nổi Bật Của FX2N-32ER-ES/UL
Tích Hợp 16 Input Và 16 Output Relay
Module cung cấp tổng cộng 32 điểm I/O, bao gồm:
- 16 ngõ vào số 24VDC (Sink/Source)
- 16 ngõ ra Relay độc lập
Giúp mở rộng đáng kể khả năng điều khiển của PLC mà không cần thay đổi CPU chính.
Ngõ Vào Hỗ Trợ Sink/Source
Các đầu vào hỗ trợ cả hai chuẩn đấu dây NPN và PNP, giúp dễ dàng kết nối với nhiều loại cảm biến công nghiệp hiện nay.
Ngõ Ra Relay Đóng Cắt Tải AC Và DC
Ngõ ra Relay cho phép điều khiển:
- Contactor
- Relay trung gian
- Đèn báo tín hiệu
- Van điện từ
- Motor công suất nhỏ
- Thiết bị AC hoặc DC
Khả năng đóng cắt linh hoạt giúp module phù hợp với nhiều ứng dụng thực tế.
Tích Hợp Nguồn Bên Trong
FX2N-32ER-ES/UL là dạng Powered Extension Unit, được trang bị nguồn cấp riêng AC 100~240V, giúp tăng khả năng mở rộng hệ thống và kết nối thêm các module chức năng đặc biệt phía sau.
Tương Thích Nhiều Dòng PLC Mitsubishi
Module có thể sử dụng với:
- PLC Mitsubishi FX2N
- PLC Mitsubishi FX1N
- PLC Mitsubishi FX3G
- PLC Mitsubishi FX3U
- PLC Mitsubishi FX3UC (thông qua bộ chuyển đổi)
- Các dòng PLC Mitsubishi FX Series tương thích khác.

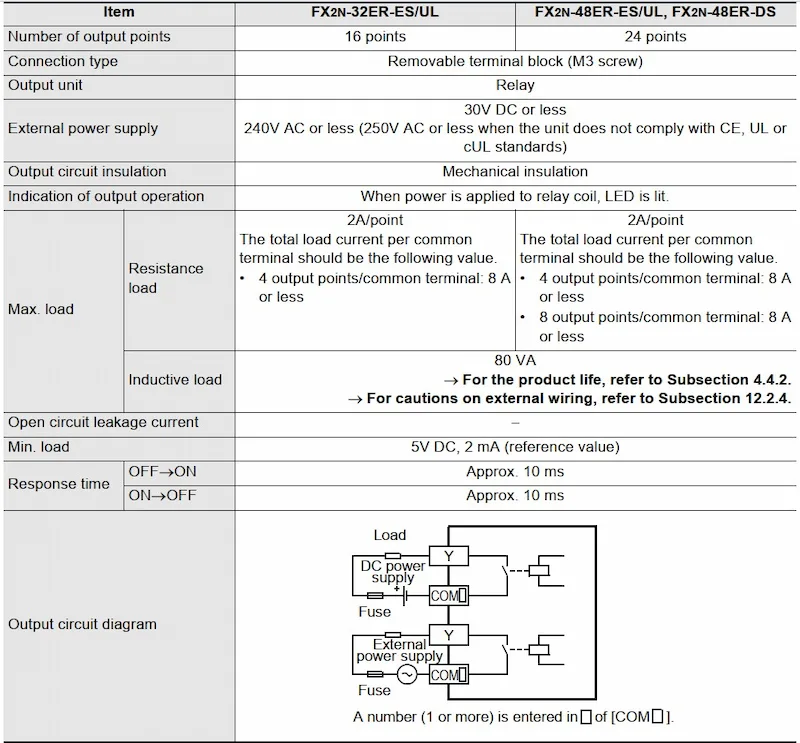

Thông Số Kỹ Thuật FX2N-32ER-ES/UL
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | FX2N-32ER-ES/UL |
| Hãng sản xuất | Mitsubishi Electric |
| Dòng sản phẩm | MELSEC-F FX Series |
| Loại thiết bị | Module mở rộng I/O |
| Tổng số điểm I/O | 32 điểm |
| Số ngõ vào | 16 Digital Input |
| Số ngõ ra | 16 Relay Output |
| Loại ngõ vào | Sink / Source 24VDC |
| Loại ngõ ra | Relay |
| Điện áp ngõ vào | 24VDC |
| Dòng kích hoạt đầu vào | Khoảng 3.5mA |
| Điện áp đóng cắt ngõ ra AC | Tối đa 240VAC |
| Điện áp đóng cắt ngõ ra DC | Tối đa 30VDC |
| Dòng tải tối đa mỗi ngõ ra | 2A |
| Dòng tải tối đa mỗi nhóm | 8A |
| Thời gian đáp ứng đầu vào | 10ms |
| Thời gian đáp ứng đầu ra | 10ms |
| Nguồn cấp | 100~240VAC, 50/60Hz |
| Công suất tiêu thụ | Khoảng 10VA |
| Kết nối | Terminal Block |
| Kích thước (W × H × D) | 150 × 90 × 87 mm |
| Khối lượng | Khoảng 0.65kg |
| Nhiệt độ hoạt động | 0 ~ 55°C |
| Độ ẩm môi trường | 5 ~ 95% RH |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | UL, cUL, CE, RoHS |
| Xuất xứ thương hiệu | Mitsubishi Electric – Nhật Bản |
Ứng Dụng Của FX2N-32ER-ES/UL
Hệ Thống Máy Tự Động
Mở rộng số lượng tín hiệu điều khiển cho máy đóng gói, máy dán nhãn, máy chiết rót và máy gia công công nghiệp.
Dây Chuyền Sản Xuất
Kết nối thêm cảm biến và cơ cấu chấp hành khi hệ thống cần nâng cấp hoặc mở rộng.
Tủ Điều Khiển Công Nghiệp
Bổ sung số lượng I/O cho các tủ điện điều khiển động cơ, bơm, quạt và hệ thống xử lý nước.
Hệ Thống Băng Tải
Điều khiển cảm biến, relay trung gian và các thiết bị vận hành trên dây chuyền vận chuyển sản phẩm.
Ưu Điểm Khi Sử Dụng FX2N-32ER-ES/UL
✔ Tích hợp đồng thời 16 Input và 16 Output Relay
✔ Hỗ trợ tín hiệu đầu vào Sink/Source linh hoạt
✔ Điều khiển trực tiếp tải AC và DC
✔ Tích hợp nguồn AC 100~240V
✔ Dễ dàng mở rộng hệ thống PLC Mitsubishi
✔ Độ ổn định và tuổi thọ cao
✔ Lắp đặt nhanh chóng, bảo trì đơn giản
✔ Chính hãng Mitsubishi Electric
Kết Luận mô đun mở rộng FX2N-32ER-ES/UL
FX2N-32ER-ES/UL mô đun mở rộng 16 ngõ vào (Sink/Source) – 16 ngõ ra Relay cho PLC Mitsubishi là giải pháp mở rộng I/O hiệu quả cho các hệ thống tự động hóa công nghiệp. Với khả năng tích hợp đồng thời 16 đầu vào và 16 đầu ra relay, hỗ trợ nguồn AC độc lập và tương thích với nhiều dòng PLC Mitsubishi FX Series, sản phẩm giúp nâng cao khả năng điều khiển, tiết kiệm chi phí đầu tư và tối ưu hiệu suất vận hành của hệ thống
