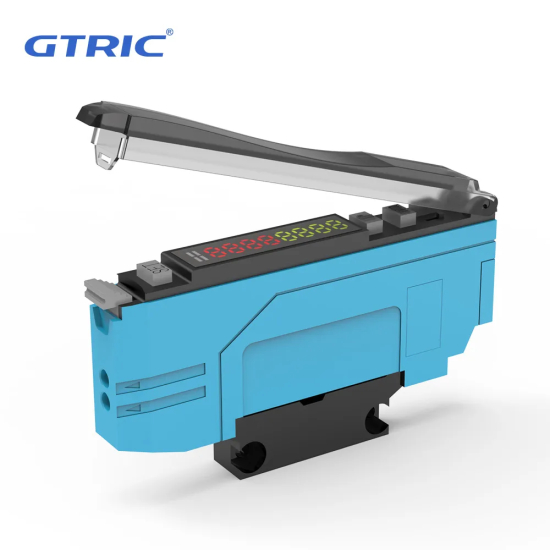

EX-DP10 Bộ khuếch đại quang sợi PNP GTRIC

Thông số kỹ thuật EX-DP10

EX-DP10 ngõ ra PNP

EX-DP10 sử dụng ngõ ra chuyển mạch:

PNP

Trong cùng dòng sản phẩm:

• EX-DN10: ngõ ra NPN

• EX-DP10: ngõ ra PNP

Vì vậy khi lựa chọn bộ khuếch đại quang sợi cho PLC, cần kiểm tra loại ngõ vào của PLC và thiết bị điều khiển để chọn đúng phiên bản NPN hoặc PNP.

EX-DP10 nguồn 12-24VDC

EX-DP10 sử dụng nguồn:

12–24 VDC

Dòng tiêu thụ tối đa được GTRIC công bố là:

≤40 mA.

Điện áp dư của ngõ ra được công bố:

<1,5 V tại 100 mA.

Dòng tải tối đa:

≤100 mA tại 24 VDC.

EX-DP10 thời gian đáp ứng

Một trong những thông số đáng chú ý của EX-DP10 là khả năng lựa chọn nhiều tốc độ đáp ứng:

• 25 μs

• 50 μs

• 100 μs

• 200 μs

Việc lựa chọn thời gian đáp ứng phù hợp cho phép bộ khuếch đại đáp ứng các yêu cầu khác nhau của dây chuyền tự động hóa, đặc biệt với các ứng dụng phát hiện vật thể tốc độ cao.

EX-DP10 khoảng cách phát hiện 4700mm

Theo dữ liệu GTRIC, khoảng cách phát hiện tối đa của EX-DP10 với phản xạ khuếch tán là:

4.700 mm

Đối với cấu hình thu phát độc lập, khoảng cách phát hiện tối đa đạt:

11.000 mm.

Khoảng cách thực tế còn phụ thuộc vào loại đầu Fiber Optic, cấu hình sợi quang, kích thước và đặc tính của vật thể.

EX-DP10 màn hình LED kỹ thuật số

EX-DP10 được trang bị màn hình kỹ thuật số để hỗ trợ cài đặt và theo dõi giá trị phát hiện.

GTRIC công bố:

• Giá trị ngưỡng: 4 chữ số LED xanh.

• Giá trị hiện tại: 4 chữ số LED đỏ.

• Phạm vi giá trị hiện tại: 0–9999.

• Đèn trạng thái hoạt động và trạng thái ngõ ra.

Màn hình tích hợp giúp người vận hành theo dõi trực tiếp giá trị tín hiệu và điều chỉnh tham số trên bộ khuếch đại.

EX-DP10 Light-ON và Dark-ON

EX-DP10 hỗ trợ hai chế độ:

• Light-ON

• Dark-ON

Hai chế độ này cho phép lựa chọn trạng thái ngõ ra PNP tùy theo cách bố trí đầu cảm biến và yêu cầu của hệ thống điều khiển.

EX-DP10 chức năng Timer

EX-DP10 hỗ trợ chức năng Delay có thể điều chỉnh:

1–9999 ms

Các chế độ Delay được GTRIC liệt kê gồm:

• Turn-on delay.

• Turn-off delay.

• Monopulse.

Chức năng này cho phép điều chỉnh thời điểm xuất tín hiệu phù hợp với chu kỳ hoạt động của máy tự động.

EX-DP10 nguồn sáng LED 630nm

EX-DP10 sử dụng:

LED đỏ 630 nm dạng điều chế

GTRIC sử dụng nguồn sáng này trong bộ khuếch đại Fiber Optic để truyền tín hiệu qua đầu cảm biến quang sợi và xử lý tín hiệu phản hồi.

EX-DP10 bảo vệ

GTRIC công bố các chức năng bảo vệ gồm:

• Bảo vệ đảo cực.

• Bảo vệ quá áp/surge.

• Bảo vệ ngắn mạch.

Nhiệt độ môi trường làm việc:

-20 đến +55°C.

EX-DP10 ứng dụng

EX-DP10 được GTRIC định hướng cho các ứng dụng tốc độ cao và yêu cầu độ chính xác cao trong tự động hóa công nghiệp. Dòng EX-DN10/EX-DP10 có thể kết hợp với nhiều loại đầu Fiber Optic khác nhau.

Một số ứng dụng:

• Phát hiện vật thể.

• Đếm sản phẩm.

• Kiểm tra vị trí.

• Máy đóng gói.

• Dây chuyền sản xuất tốc độ cao.

• Sản xuất điện tử.

• Kiểm tra sản phẩm.

• Hệ thống tự động hóa công nghiệp.

• Phát hiện vật thể trong không gian hẹp.

EX-DP10 và EX-DN10

Hai model thuộc cùng dòng:

Các thông số nền tảng như nguồn 12–24 VDC, nguồn sáng LED đỏ 630 nm, thời gian đáp ứng 25/50/100/200 μs, Timer 1–9999 ms và khoảng cách phát hiện tối đa được GTRIC công bố cho dòng này.
