DS5L1-20P4-PTA Bộ điều khiển Servo Xinje 400W

Thông số kỹ thuật bộ điều khiển servo DS5L1-20P4-PTA

DS5L1-20P4-PTA bộ điều khiển servo công suất 400W

DS5L1-20P4-PTA có công suất 400 W, thuộc nhóm servo driver công suất nhỏ của dòng DS5L1.

Model được thiết kế để điều khiển các động cơ servo Xinje tương ứng, trong đó tài liệu Xinje liệt kê dòng MS5/MS6 là các series động cơ có thể sử dụng với driver này.

DS5L1-20P4-PTA điều khiển xung

Đây là servo driver điều khiển xung, phù hợp khi PLC hoặc bộ điều khiển chuyển động phát tín hiệu xung để điều khiển vị trí động cơ.

Ba dạng tín hiệu xung được hỗ trợ:

• Pulse + Direction

• AB phase pulse

• CW/CCW

Tần số đầu vào được công bố là 200 kpps với open collector và 500 kpps với tín hiệu vi sai.

DS5L1-20P4-PTA RS232 RS485

Model được trang bị:

• RS232: kết nối máy tính để cài đặt và giám sát.

• RS485: kết nối truyền thông.

• Modbus RTU: giao thức truyền thông qua RS485.

Lưu ý, cổng CN3 có hình dạng Mini USB nhưng thực chất là giao tiếp RS232, không phải cổng USB thông thường.

DS5L1-20P4-PTA điện trở xả

DS5L1-20P4-PTA không có điện trở xả tích hợp.

Khi cần sử dụng điện trở tái sinh bên ngoài, manual Xinje khuyến nghị:

• Điện trở: 50–100 Ω

• Công suất: trên 200 W

• Giá trị tối thiểu: không thấp hơn 50 Ω.

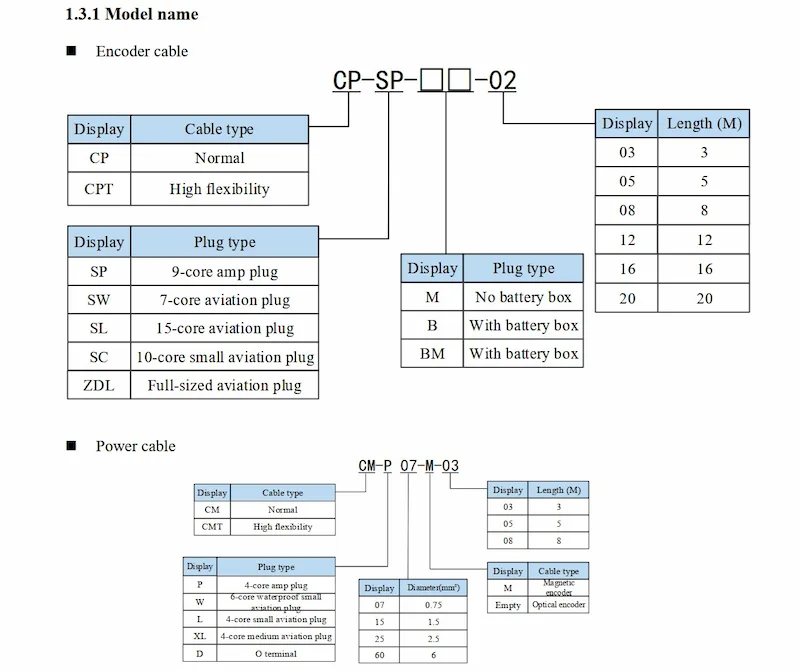

Cáp kết nối DS5L1-20P4-PTA

Manual Xinje khuyến nghị đối với DS5L1-20P4-PTA:

• Cáp nguồn: 0,75 mm²

• Cáp encoder: 0,2 mm², loại 7 lõi

• Cáp tiếp địa: 0,75 mm².

Khi lắp đặt, Xinje khuyến cáo tách cáp nguồn và cáp tín hiệu/encoder, tránh đi chung đường ống và nên giữ khoảng cách trên 30 cm.

Động cơ servo tương thích bộ điều khiển servo DS5L1-20P4-PTA

DS5L1-20P4-PTA thuộc nhóm driver 400 W, được sử dụng với các động cơ servo Xinje tương ứng trong dòng MS5/MS6.

Ví dụ trong dòng MS6 có các động cơ sử dụng cấu hình 20P4. Tuy nhiên khi ghép động cơ và driver, cần kiểm tra đúng mã motor, công suất và loại encoder trước khi đấu nối.

Ứng dụng của bộ điều khiển servo DS5L1-20P4-PTA

DS5L1-20P4-PTA phù hợp cho:

• Máy đóng gói.

• Máy dán nhãn.

• Máy in.

• Máy cắt.

• Máy lắp ráp.

• Băng tải servo.

• Cơ cấu định vị.

• Máy tự động hóa công nghiệp.

So sánh DS5L1-20P2 và DS5L1-20P4

Vì vậy, khi thay thế DS5L1-20P2-PTA bằng DS5L1-20P4-PTA, cần kiểm tra lại công suất và thông số động cơ servo đi kèm.
