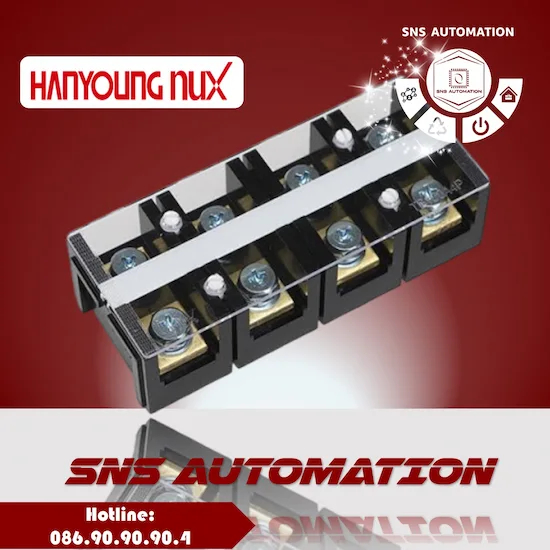

Cầu đấu điện Hanyoung HYT-5004 500A 4P 600V

Tổng quan về cầu đấu Hanyoung HYT-5004

Hanyoung HYT-5004 thuộc dòng cầu đấu điện dạng khối cố định, được thiết kế để tạo các điểm kết nối dây dẫn trong hệ thống điện công nghiệp.

Sản phẩm có 4 cực đấu nối, hỗ trợ bố trí bốn đường dây riêng biệt theo sơ đồ điện. Tùy theo thiết kế hệ thống, cầu đấu có thể được sử dụng cho các điểm kết nối nguồn ba pha có dây trung tính hoặc các ứng dụng cần bốn đường kết nối.

Model HYT-5004 có dòng điện định mức 500A và điện áp định mức 600V. Đây là những thông số quan trọng khi lựa chọn cầu đấu cho tủ điện động lực và hệ thống phân phối điện công nghiệp.

Thiết kế lắp cố định trên bề mặt giúp cầu đấu được giữ chắc chắn trong tủ điện, hỗ trợ tổ chức dây dẫn và thuận tiện cho công tác kiểm tra, bảo trì.

Thông số kỹ thuật cầu đấu điện Hanyoung HYT-5004

Đặc điểm nổi bật của cầu đấu Hanyoung HYT-5004

Dòng điện định mức 500A

Cầu đấu Hanyoung HYT-5004 có dòng điện định mức 500A, phù hợp để xem xét cho các điểm đấu nối điện công nghiệp có yêu cầu dòng tải lớn.

Khi thiết kế tủ điện, cần tính toán dòng điện làm việc, tiết diện dây dẫn, nhiệt độ môi trường và điều kiện tản nhiệt. Không nên chỉ dựa vào dòng điện định mức của cầu đấu mà bỏ qua các điều kiện vận hành thực tế.

Thiết kế 4 cực đấu nối

Model HYT-5004 có 4 cực đấu nối, giúp tập trung bốn điểm kết nối trong cùng một khối cầu đấu.

Cấu trúc này có thể được sử dụng trong hệ thống điện ba pha có dây trung tính hoặc các ứng dụng cần bốn đường kết nối, tùy theo sơ đồ thiết kế. Cần xác định rõ chức năng của từng cực trước khi đấu nối.

Đầu nối bằng vít M12

Cầu đấu HYT-5004 sử dụng vít đấu nối M12 theo thông số sản phẩm tham khảo. Cơ cấu siết vít giúp cố định đầu cốt hoặc dây dẫn tương thích.

Khi lắp đặt, cần sử dụng đúng loại đầu cốt và mô-men siết theo hướng dẫn của nhà sản xuất. Mối nối không đạt yêu cầu có thể làm tăng điện trở tiếp xúc, gây phát nhiệt và ảnh hưởng đến độ tin cậy của hệ thống điện.

Kết cấu dạng khối cố định

Hanyoung HYT-5004 được thiết kế để lắp cố định trên bề mặt tủ điện hoặc vị trí lắp đặt phù hợp.

Kết cấu dạng khối giúp cầu đấu được giữ ổn định trong quá trình đấu nối, đồng thời hỗ trợ việc sắp xếp dây dẫn, kiểm tra và bảo trì hệ thống.

Thân cách điện bằng nhựa phenolic resin

Theo tài liệu giới thiệu dòng HYT, các model cầu đấu có dòng định mức từ 60A đến 500A sử dụng thân bằng nhựa phenolic resin.

Vật liệu thân cách điện là một yếu tố quan trọng trong kết cấu cầu đấu công nghiệp. Khi sử dụng, cần tuân thủ định mức điện áp, dòng điện và điều kiện môi trường do nhà sản xuất quy định.

Kích thước phù hợp với tủ điện công nghiệp

Cầu đấu HYT-5004 có kích thước tổng thể 270 × 93 × 59,5mm và khoảng cách cố định 136mm theo catalogue tham khảo.

Với kích thước này, người thiết kế cần bố trí đủ không gian trong tủ điện cho thân cầu đấu, đầu cốt, dây dẫn và thao tác siết vít. Việc kiểm tra kích thước trước khi lắp đặt giúp hạn chế phát sinh sai lệch trong quá trình thi công.

Ứng dụng của cầu đấu điện Hanyoung HYT-5004

Tủ điện động lực

Cầu đấu Hanyoung HYT-5004 có thể được sử dụng làm điểm đấu nối dây dẫn trong tủ điện động lực khi dòng tải và điều kiện lắp đặt phù hợp.

Thiết bị hỗ trợ bố trí các điểm kết nối tập trung, thuận tiện cho quá trình kiểm tra và bảo trì hệ thống điện.

Tủ phân phối điện công nghiệp

Với dòng điện định mức 500A và cấu trúc 4 cực, HYT-5004 có thể được xem xét cho các điểm đấu nối trong tủ phân phối điện có thông số tương thích.

Khi ứng dụng, cần kiểm tra điện áp làm việc, dòng tải, tiết diện dây dẫn và yêu cầu bảo vệ điện của hệ thống.

Tủ điện máy móc công suất lớn

Trong các hệ thống máy móc công nghiệp, cầu đấu điện HYT-5004 có thể được sử dụng để tổ chức các điểm kết nối dây nguồn hoặc dây động lực theo sơ đồ thiết kế.

Việc lựa chọn đúng cầu đấu giúp bố trí dây dẫn có hệ thống và hỗ trợ công tác kiểm tra, bảo trì thiết bị.

Lưu ý khi lựa chọn và lắp đặt Hanyoung HYT-5004

• Kiểm tra chính xác mã sản phẩm HYT-5004.

• Đối chiếu dòng điện định mức 500A và điện áp định mức 600V với yêu cầu của hệ thống.

• Lựa chọn dây dẫn và đầu cốt tương thích với đầu nối.

• Xác nhận kích thước vít và mô-men siết theo catalogue.

• Cố định cầu đấu chắc chắn trên bề mặt lắp đặt.

• Bảo đảm khoảng cách cách điện và không gian đi dây.

• Kiểm tra tình trạng phát nhiệt tại điểm đấu nối khi cần thiết.

• Không vận hành vượt quá giới hạn điện và điều kiện môi trường do nhà sản xuất quy định.

Mua cầu đấu điện Hanyoung HYT-5004 tại SNS AUTOMATION

SNS AUTOMATION – Sắc Năm Sơn cung cấp thiết bị tự động hóa công nghiệp và các sản phẩm phục vụ lắp đặt tủ điện theo nhu cầu khách hàng.

Nếu bạn đang tìm mua cầu đấu điện Hanyoung HYT-5004 500A 4P 600V, hãy liên hệ SNS AUTOMATION để được tư vấn lựa chọn mã hàng phù hợp với yêu cầu đấu nối của hệ thống.

Khi yêu cầu báo giá, bạn nên cung cấp mã HYT-5004, số lượng cần mua và thông tin ứng dụng để thuận tiện cho quá trình xác nhận sản phẩm.

Việc xác định đúng mã HYT-5004 giúp hạn chế nhầm lẫn với model HYT-5003 có 3 cực hoặc các model khác trong dòng HYT có dòng điện định mức khác nhau.
