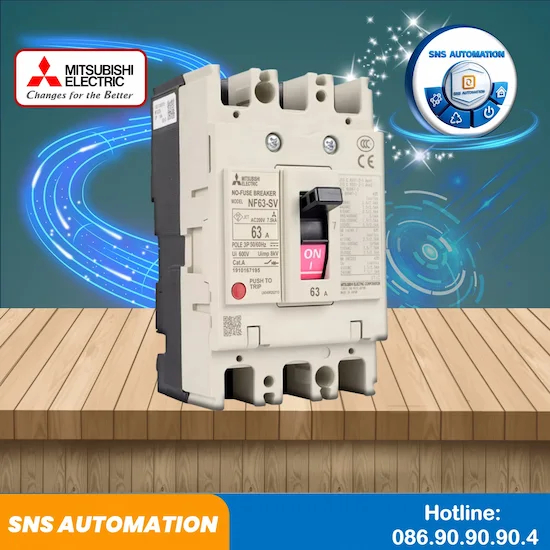

Cầu dao tự động dạng khối NF63-SV 3P 63A - Icu 7.5kA Mitsubishi chính hãng, giá tốt
Cầu dao tự động dạng khối NF63-SV 3P 63A là thiết bị đóng cắt và bảo vệ mạch điện thuộc dòng MCCB (Molded Case Circuit Breaker) của Mitsubishi Electric. Đây là dòng sản phẩm tiêu chuẩn (Standard Class) trong series WS-V, được sử dụng rộng rãi trong các hệ thống điện công nghiệp và dân dụng. Với dòng định mức 63A và khả năng cắt ngắn mạch Icu = 7.5kA, NF63-SV 3P 63A đáp ứng tốt các yêu cầu bảo vệ cơ bản như quá tải và ngắn mạch, đảm bảo hệ thống vận hành an toàn và ổn định.
-
NF63-SV 3P 63A
-
6
- Thông tin sản phẩm
- Bình luận
Đặc điểm nổi bật của NF63-SV 3P 63A
Thiết kế dạng khối chắc chắn, độ bền cao
Khả năng cắt ngắn mạch ổn định 7.5kA
Cơ chế bảo vệ nhiệt – từ (thermal magnetic) chính xác
Kích thước nhỏ gọn, dễ lắp đặt trong tủ điện
Chi phí đầu tư hợp lý, phù hợp nhiều công trình
NF63-SV thuộc dòng tiêu chuẩn NF-S, là lựa chọn tối ưu cho các hệ thống không yêu cầu dòng cắt quá cao nhưng vẫn đảm bảo an toàn vận hành
Bảng thông số kỹ thuật cầu dao tự động dạng khối NF63-SV 3P 63A
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Cầu dao tự động dạng khối NF63-SV 3P 63A |
| Hãng sản xuất | Mitsubishi Electric |
| Dòng sản phẩm | WS-V Series |
| Loại | MCCB (Aptomat dạng khối) |
| Kiểu | NF-S (Standard Class) |
| Số cực | 3P |
| Dòng điện định mức (In) | 63A |
| Frame size | 63AF |
| Điện áp định mức (Ue) | 600VAC |
| Điện áp cách điện (Ui) | 600V |
| Điện áp xung (Uimp) | 8kV |
| Dòng cắt ngắn mạch (Icu) | 7.5kA tại 400-440VAC |
| Dòng cắt làm việc (Ics) | 7.5kA |
| Dòng cắt tại 230VAC | 15kA |
| Loại dòng điện | AC/DC |
| Cơ chế bảo vệ | Nhiệt – từ (Thermal Magnetic) |
| Tiêu chuẩn | IEC 60947-2, EN 60947-2 |
| Số lần đóng cắt cơ khí | ~15.000 lần |
| Số lần đóng cắt điện | ~8.000 lần |
| Cấp bảo vệ | IP20 |
| Kiểu đấu nối | Bắt vít (Screw connection) |
| Hiển thị trạng thái | Có |
| Kích thước (WxHxD) | 75 x 130 x 90 mm |
| Trọng lượng | ~0.75 kg |
| Mã đặt hàng | 2CE137A00002T |
| Xuất xứ | Nhật Bản |
| Chứng nhận | CE, RoHS |
Nguyên lý hoạt động cầu dao tự động dạng khối NF63-SV 3P 63A
Cầu dao tự động dạng khối NF63-SV 3P 63A sử dụng cơ chế bảo vệ kép:
- Bảo vệ quá tải: Thanh lưỡng kim (bimetal) sẽ cong khi dòng vượt ngưỡng và ngắt mạch
- Bảo vệ ngắn mạch: Cuộn từ tác động tức thời giúp cắt điện nhanh chóng
Nhờ đó, thiết bị giúp hạn chế hư hỏng thiết bị điện và nguy cơ cháy nổ trong hệ thống.
Ứng dụng thực tế MCCB NF63-SV 3P 63A
Cầu dao tự động dạng khối NF63-SV 3P 63A được sử dụng phổ biến trong:
- Tủ điện phân phối hạ thế
- Nhà máy, xưởng sản xuất
- Hệ thống điện tòa nhà, chung cư
- Hệ thống bơm nước, quạt công nghiệp
- Máy móc dây chuyền tự động
So sánh NF63-SV và NF63-HV
NF63-SV là dòng tiêu chuẩn, phù hợp ứng dụng phổ thông với chi phí thấp
NF63-HV là dòng cao cấp, có khả năng cắt cao hơn (10kA)
NF63-SV phù hợp hệ thống tải trung bình, không yêu cầu dòng ngắn mạch lớn
Ưu điểm khi sử dụng NF63-SV 3P 63A
Giá thành kinh tế, dễ tiếp cận
Độ bền cao, hoạt động ổn định
Thương hiệu Mitsubishi uy tín toàn cầu
Dễ thay thế và lắp đặt
Phù hợp đa dạng hệ thống điện
Kết luận về cầu dao tự động dạng khối NF63-SV 3P 63A - Icu 7.5kA
Cầu dao tự động dạng khối NF63-SV 3P 63A - Icu 7.5kA là lựa chọn tối ưu cho các hệ thống điện yêu cầu bảo vệ cơ bản với chi phí hợp lý. Với thiết kế bền bỉ, vận hành ổn định và độ an toàn cao, sản phẩm phù hợp cho cả công nghiệp và dân dụng.
