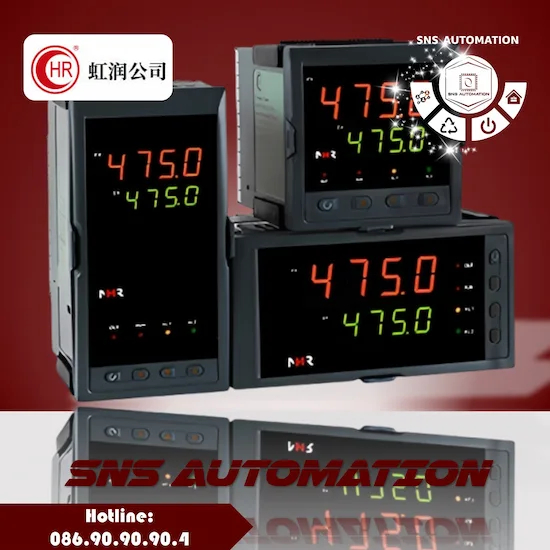

Bộ điều khiển nhiệt độ Hongrun NHR-1103

Tổng quan về bộ điều khiển nhiệt độ Hongrun NHR-1103

Hongrun NHR-1103 là bộ hiển thị và điều khiển số một kênh, được thiết kế để đo, hiển thị và giám sát các đại lượng quá trình, đặc biệt là nhiệt độ.

Thiết bị tiếp nhận tín hiệu từ cảm biến, chuyển đổi thành giá trị đo và hiển thị trên màn hình LED. Người dùng có thể thiết lập các tham số và giới hạn cảnh báo theo yêu cầu của ứng dụng.

Khác với dòng bộ điều khiển PID mờ NHR-1300, NHR-1103 tập trung vào chức năng hiển thị, giám sát và cảnh báo. Khi lựa chọn thiết bị cho một hệ thống điều khiển nhiệt độ tự động, cần xác định rõ yêu cầu điều khiển và loại ngõ ra cần sử dụng.

Theo tài liệu của Hongrun, dòng NHR-1103 được ứng dụng trong máy móc công nghiệp nhẹ, lò sấy, thiết bị thí nghiệm và các hệ thống gia nhiệt hoặc làm mát có dải nhiệt độ phù hợp.

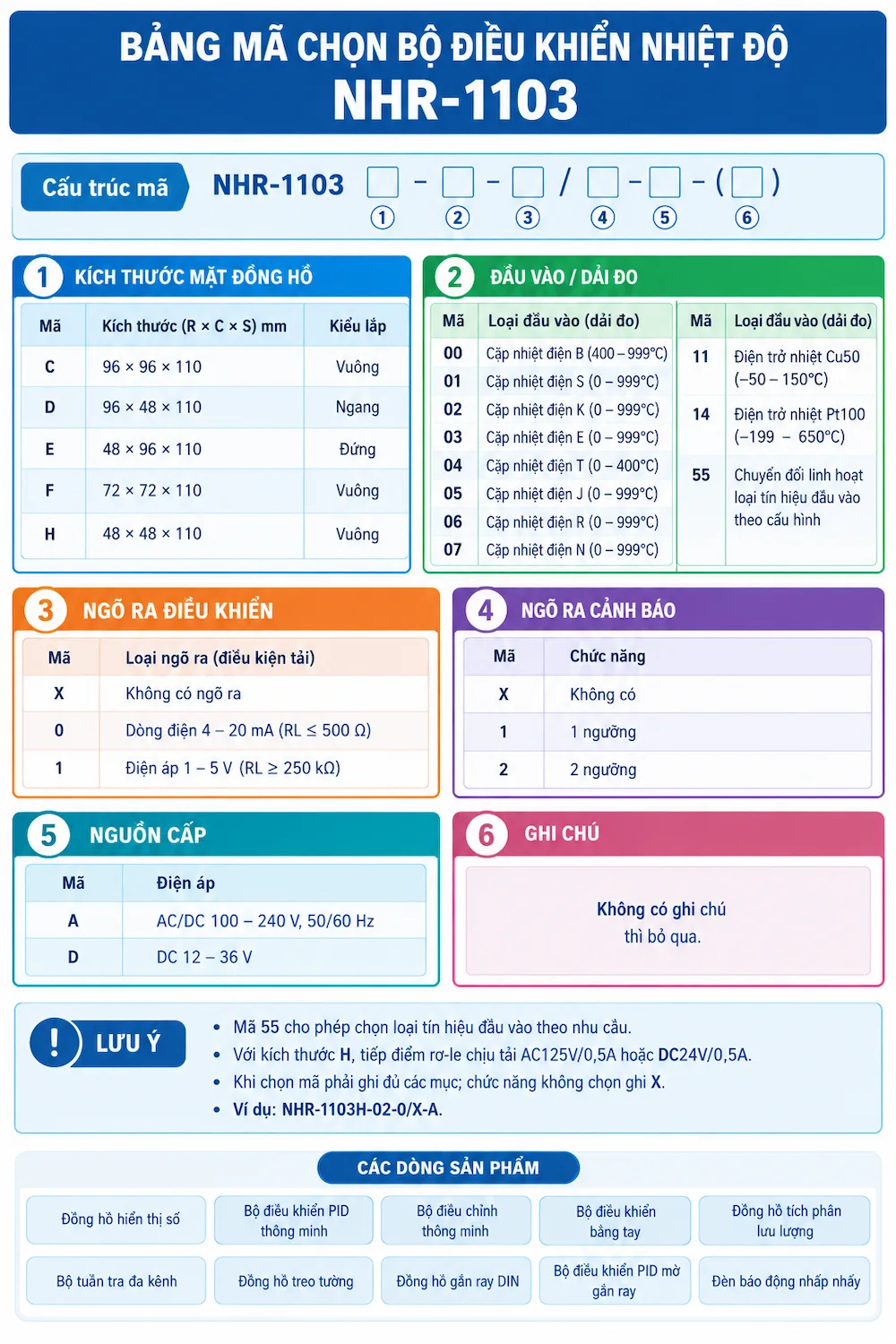

Thông số kỹ thuật bộ điều khiển nhiệt độ Hongrun NHR-1103

Đặc điểm nổi bật của bộ điều khiển nhiệt độ Hongrun NHR-1103

Màn hình LED kép ba chữ số

Hongrun NHR-1103 được trang bị hai màn hình LED, mỗi màn hình hiển thị ba chữ số. Cấu trúc này giúp người vận hành theo dõi giá trị đo và giá trị hiển thị theo cấu hình thiết bị.

Các đèn chỉ thị AL1, AL2 và OUT hỗ trợ nhận biết trạng thái cảnh báo hoặc đầu ra. Nhờ thiết kế hiển thị trực quan, việc theo dõi thông số và kiểm tra trạng thái thiết bị trở nên thuận tiện hơn.

Hỗ trợ nhiều loại cảm biến nhiệt độ

Một ưu điểm của bộ điều khiển Hongrun NHR-1103 là khả năng lựa chọn nhiều loại cảm biến đầu vào.

Tùy mã cấu hình, thiết bị hỗ trợ các loại cặp nhiệt điện như K, J, T, S và những loại được nhà sản xuất quy định; đồng thời hỗ trợ nhiệt điện trở Cu50 hoặc Pt100.

Dải đo phụ thuộc vào loại cảm biến. Ví dụ, cặp nhiệt điện K có dải đo được công bố từ 0 đến 999°C trong cấu hình tương ứng, trong khi Pt100 có dải đo tham khảo từ -199 đến 650°C.

Việc chọn đúng loại cảm biến giúp bảo đảm giá trị hiển thị phù hợp với nhiệt độ thực tế. Khi thay cảm biến hoặc thay bộ điều khiển, cần kiểm tra loại tín hiệu và cài đặt đúng thông số đầu vào.

Độ chính xác đo ±0,3% FS

Theo tài liệu kỹ thuật của Hongrun, NHR-1103 có độ chính xác đo ±0,3% FS.

FS là giá trị toàn thang đo. Vì vậy, độ sai lệch tuyệt đối phụ thuộc vào dải đo và cấu hình đầu vào, không phải lúc nào cũng bằng 0,3°C.

Với các ứng dụng yêu cầu độ chính xác cao, cần xem xét thêm đặc tính cảm biến, cách lắp đặt, điều kiện môi trường và sai số của toàn bộ hệ thống đo.

Cảnh báo giới hạn trên và dưới

Bộ điều khiển nhiệt độ Hongrun NHR-1103 hỗ trợ cảnh báo giới hạn trên và dưới theo cấu hình đặt hàng.

Người dùng có thể thiết lập ngưỡng cảnh báo để nhận biết khi giá trị đo vượt khỏi giới hạn cho phép. Tùy phiên bản, thiết bị có thể sử dụng một hoặc hai ngõ ra relay cảnh báo.

Chức năng này hữu ích trong các hệ thống cần giám sát nhiệt độ và phát hiện tình trạng bất thường. Tuy nhiên, cảnh báo nhiệt độ không thay thế thiết bị bảo vệ quá nhiệt độc lập trong những ứng dụng có yêu cầu an toàn cao.

Tùy chọn ngõ ra truyền tín hiệu analog

Hongrun NHR-1103 có các tùy chọn ngõ ra truyền tín hiệu như 4–20mA hoặc 1–5V.

Ngõ ra analog có thể được sử dụng để truyền giá trị đo sang PLC, bộ ghi dữ liệu hoặc thiết bị giám sát tương thích.

Khi lựa chọn, cần xác nhận thiết bị có được trang bị ngõ ra analog hay không, đồng thời kiểm tra dải tín hiệu và điều kiện tải cho phép. Không phải tất cả phiên bản NHR-1103 đều có ngõ ra truyền tín hiệu.

Cách ly quang giữa đầu vào, đầu ra và nguồn

Theo thiết kế của nhà sản xuất, đầu vào, đầu ra và nguồn cấp của NHR-1103 được cách ly quang.

Đặc điểm này hỗ trợ giảm ảnh hưởng của nhiễu điện giữa các phần mạch trong những điều kiện sử dụng phù hợp. Khi lắp đặt trong môi trường công nghiệp, vẫn cần thực hiện đúng sơ đồ đấu dây, nối đất và phương án đi dây tín hiệu.

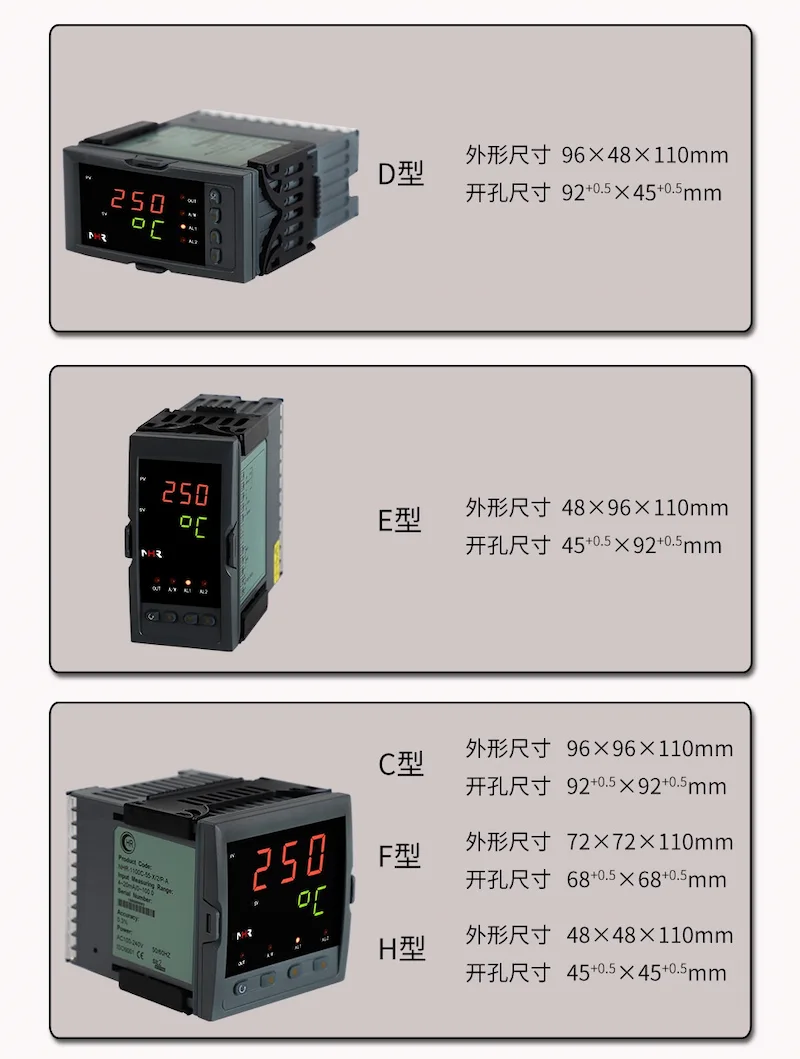

Nhiều kích thước lắp đặt

Dòng NHR-1103 có năm tùy chọn kích thước mặt thiết bị:

• 96 × 96mm: kiểu mặt vuông, mã kích thước C.

• 96 × 48mm: kiểu nằm ngang, mã kích thước D.

• 48 × 96mm: kiểu đứng, mã kích thước E.

• 72 × 72mm: kiểu mặt vuông, mã kích thước F.

• 48 × 48mm: kiểu mặt vuông nhỏ gọn, mã kích thước H.

Việc lựa chọn đúng kích thước giúp thiết bị lắp vừa lỗ khoét tủ điện. Cần kiểm tra cả kích thước mặt, kích thước lỗ khoét và chiều sâu lắp đặt trước khi đặt hàng.

Ứng dụng của bộ điều khiển nhiệt độ Hongrun NHR-1103

Lò sấy và thiết bị gia nhiệt

Hongrun NHR-1103 có thể được sử dụng để hiển thị và giám sát nhiệt độ trong lò sấy, thiết bị gia nhiệt và hệ thống xử lý nhiệt có cấu hình phù hợp.

Khi ứng dụng cần điều khiển gia nhiệt tự động, phải kiểm tra loại ngõ ra và khả năng kết nối với thiết bị điều khiển công suất hoặc bộ điều khiển nhiệt độ tương thích.

Máy móc công nghiệp nhẹ

Trong các máy móc công nghiệp nhẹ, NHR-1103 hỗ trợ theo dõi nhiệt độ và phát cảnh báo khi giá trị đo vượt ngưỡng đã cài đặt.

Thiết bị có thể được tích hợp vào mặt tủ điều khiển để người vận hành quan sát giá trị đo thuận tiện.

Thiết bị thí nghiệm

Với màn hình LED kép và khả năng lựa chọn cảm biến, bộ điều khiển Hongrun NHR-1103 có thể được xem xét cho các thiết bị thí nghiệm cần hiển thị và giám sát nhiệt độ.

Trước khi sử dụng, cần xác nhận dải đo, độ chính xác yêu cầu và loại cảm biến tương thích.

Hệ thống gia nhiệt và làm mát

NHR-1103 có thể được sử dụng trong các hệ thống gia nhiệt hoặc làm mát để hiển thị giá trị đo và giám sát ngưỡng cảnh báo.

Nếu ứng dụng yêu cầu điều khiển PID tự động, cần lựa chọn model có chức năng điều khiển tương ứng thay vì mặc định NHR-1103 có đầy đủ chức năng của bộ điều khiển PID mờ.

Mua bộ điều khiển nhiệt độ Hongrun NHR-1103 tại SNS AUTOMATION

SNS AUTOMATION – Sắc Năm Sơn cung cấp thiết bị tự động hóa công nghiệp và hỗ trợ tư vấn lựa chọn thiết bị theo yêu cầu kỹ thuật của hệ thống.

Nếu bạn đang tìm bộ điều khiển nhiệt độ Hongrun NHR-1103, hãy chuẩn bị thông tin về loại cảm biến, kích thước mặt tủ, nguồn cấp, số lượng cảnh báo và ngõ ra truyền tín hiệu để được hỗ trợ chọn đúng mã hàng.

Việc xác định chính xác cấu hình NHR-1103 giúp hạn chế nhầm lẫn khi đặt hàng, thuận tiện cho lắp đặt và bảo đảm khả năng tương thích với hệ thống hiện có.
