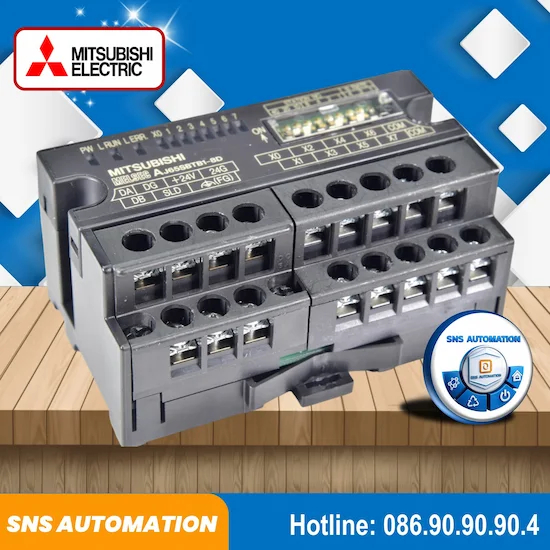

AJ65SBTB1-8D Mô Đun Ngõ Vào CC-Link Mitsubishi 8 Input 24VDC
AJ65SBTB1-8D là mô đun ngõ vào số thuộc hệ thống mạng CC-Link của Mitsubishi Electric, dùng để mở rộng tín hiệu input cho PLC trong các hệ thống tự động hóa công nghiệp. Đây là dòng Remote I/O compact, giúp kết nối nhanh chóng các thiết bị ngoại vi với PLC thông qua mạng truyền thông CC-Link. Thiết bị hỗ trợ 8 ngõ vào số 24VDC, tích hợp cách ly quang (photocoupler) giúp tăng độ ổn định và chống nhiễu hiệu quả trong môi trường công nghiệp.
-
AJ65SBTB1-8D
-
87
- Thông tin sản phẩm
- Bình luận
Bảng thông số kỹ thuật AJ65SBTB1-8D
| Thông số | Giá trị |
|---|---|
| Model | AJ65SBTB1-8D |
| Hãng | Mitsubishi Electric |
| Loại module | CC-Link Remote I/O – Digital Input |
| Số ngõ vào | 8 điểm |
| Loại tín hiệu | DC input (sink/source dùng chung) |
| Điện áp ngõ vào | 24VDC (19.2 – 26.4VDC) |
| Dòng ngõ vào | ~7mA |
| Điện áp ON | ≥ 14V |
| Điện áp OFF | ≤ 6V |
| Điện trở ngõ vào | ~3.3 kΩ |
| Thời gian đáp ứng | ≤ 1.5 ms |
| Cách ly | Photocoupler |
| Kiểu đấu nối | Terminal block (vít M3) |
| Kiểu common | 8 điểm / 1 common |
| Số trạm chiếm | 1 station CC-Link |
| Nguồn module | 24VDC |
| Dòng tiêu thụ | ≤ 30mA |
| Kích thước | 50 x 87.3 x 40 mm |
| Trọng lượng | ~0.14 kg |
| Cấp bảo vệ | IP2X |
Tính năng nổi bật của AJ65SBTB1-8D
AJ65SBTB1-8D là giải pháp mở rộng I/O hiệu quả với nhiều ưu điểm:
- Kết nối mạng CC-Link tốc độ cao, ổn định
- Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện
- Hỗ trợ cả sink và source linh hoạt
- Cách ly quang giúp chống nhiễu tốt
- Thời gian đáp ứng nhanh chỉ 1.5ms
- Độ bền cao, phù hợp môi trường công nghiệp
Nguyên lý hoạt động mô đun AJ65SBTB1-8D
Mô đun AJ65SBTB1-8D nhận tín hiệu số từ cảm biến hoặc thiết bị ngoại vi (sensor, công tắc, nút nhấn), sau đó truyền dữ liệu về PLC thông qua mạng CC-Link.
Nhờ sử dụng truyền thông CC-Link, hệ thống có thể giảm dây nối, tăng tốc độ truyền tín hiệu và nâng cao độ ổn định của hệ thống điều khiển.
Ứng dụng thực tế mô đun AJ65SBTB1-8D
AJ65SBTB1-8D được sử dụng rộng rãi trong:
- Dây chuyền sản xuất tự động
- Hệ thống băng tải
- Máy đóng gói, máy CNC
- Ngành thực phẩm, điện tử, cơ khí
- Hệ thống điều khiển phân tán
Ưu điểm khi sử dụng module CC-Link Mitsubishi
- Giảm chi phí dây tín hiệu
- Dễ mở rộng hệ thống
- Tăng tính linh hoạt trong thiết kế
- Tích hợp tốt với PLC Mitsubishi (FX, Q, iQ-R)
Kết luận về mô đun AJ65SBTB1-8D
AJ65SBTB1-8D mô đun ngõ vào CC-Link Mitsubishi là giải pháp tối ưu cho việc mở rộng tín hiệu input trong hệ thống tự động hóa. Với độ ổn định cao, tốc độ nhanh và khả năng chống nhiễu tốt, sản phẩm đáp ứng hiệu quả các yêu cầu điều khiển công nghiệp hiện đại.
