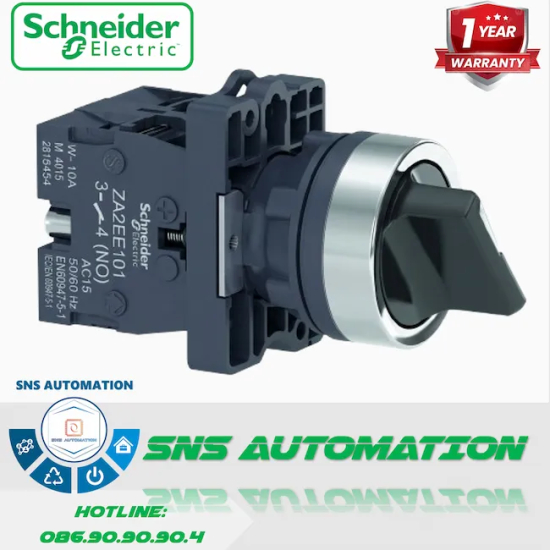

XA2ED53 Công Tắc Xoay 3 Vị Trí Schneider (Phi 22, Tự Nhả, 2NO)
XA2ED53 là mẫu công tắc xoay 3 vị trí thuộc phân khúc Easy Harmony XA2 của Schneider Electric. Thiết bị sở hữu núm vặn ngắn tiêu chuẩn, chuẩn lỗ khoét Ø22mm công nghiệp cùng cơ chế lò xo tự trả về vị trí trung tâm (Spring return to center). Được tích hợp sẵn 2 tiếp điểm Thường mở (2NO) và chuẩn kháng nước IP65, sản phẩm là giải pháp hoàn hảo, nhỏ gọn và an toàn cho các mạch điều khiển chạy nhấp (JOG) thuận/nghịch trên hệ thống tự động hóa.
-
XA2ED53
-
73
- Thông tin sản phẩm
- Bình luận
Tổng Quan Về Công Tắc Xoay Tự Nhả Schneider XA2ED53
Giới thiệu sản phẩm
Nằm trong series thiết bị điều khiển Easy Harmony XA2 của hãng Schneider Electric, XA2ED53 là dòng công tắc chuyển mạch dạng cơ điện với chuẩn lỗ khoét panel 22mm. Khác với dòng tay gạt dài, mẫu thiết bị này sử dụng núm vặn bo tròn, mang lại tổng thể mặt tủ gọn gàng và hiện đại.
Vai trò cốt lõi
Thiết bị đảm nhận nhiệm vụ cấp tín hiệu điều khiển chạy thuận/nghịch hoặc chuyển đổi 2 trạng thái máy một cách tạm thời. Cơ chế tự đàn hồi về giữa giúp máy móc lập tức ngưng hoạt động ngay khi người vận hành thả tay ra khỏi núm vặn, đảm bảo an toàn tuyệt đối.
Thông Số Kỹ Thuật Chi Tiết Của XA2ED53
Bảng thông số thiết bị
| Model | XA2ED53 |
| Thương hiệu | Schneider Electric (Pháp) |
| Dòng sản phẩm | Easy Harmony XA2 |
| Loại thiết bị | Công tắc xoay núm vặn tiêu chuẩn (Standard handle selector switch) |
| Kích thước lỗ khoét (Ø) | 22 mm |
| Số vị trí hoạt động | 3 vị trí (Trái - Giữa - Phải), góc xoay 45° |
| Chế độ hoạt động | Lò xo tự trả về tâm (Spring return to center) |
| Cấu hình tiếp điểm | 2 NO (2 Thường mở) |
| Vật liệu thân/viền | Nhựa kỹ thuật cao cấp, viền mạ giả kim loại |
| Màu sắc núm vặn | Màu đen (Black standard handle) |
| Dòng điện định mức (Ie) | 3A tại 240VAC (AC-15) / 0.27A tại 250VDC (DC-13) |
| Dòng nhiệt không khí (Ith) | 10 A |
| Điện áp cách điện (Ui) | 600 V (Theo chuẩn IEC 60947-1) |
| Điện áp chịu xung (Uimp) | 6 kV |
| Kiểu đấu nối dây | Trạm bắt vít (Screw clamp terminals) |
| Tuổi thọ cơ khí | 300,000 chu kỳ xoay |
| Tuổi thọ điện | 500,000 chu kỳ (Ở tải định mức) |
| Cấp độ bảo vệ (IP) | IP65 (Mặt trước thiết bị) |
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Kích thước (W x H x D) | 30 x 42 x 68.2 mm |
| Trọng lượng | ~ 0.048 kg (48 gram) |
Giải thích thông số
Ký tự "D" chỉ định đây là loại núm vặn ngắn. Số "5" biểu thị cơ cấu 3 vị trí tự trả về. Khi xoay núm sang trái hoặc phải, 1 tiếp điểm NO sẽ đóng. Ngay khi bạn ngừng dùng lực xoay, lò xo ẩn bên trong sẽ kéo núm vặn bật trở lại vị trí số 0 ở giữa, ngắt điện cả 2 tiếp điểm ngay lập tức.
Đặc Điểm Nổi Bật Của Công Tắc XA2ED53
Núm vặn ngắn tiết kiệm không gian
Thiết kế núm vặn tiêu chuẩn (Standard handle) là ưu điểm lớn cho các tủ điện nhỏ hoặc các trạm nút nhấn cầm tay. Nó hạn chế tối đa nguy cơ bị vướng víu áo quần hay thiết bị khác va quẹt vào làm vô tình kích hoạt máy móc, nâng cao độ an toàn vật lý.
Vận hành nhạy bén, tuổi thọ cao
Hệ thống lò xo xoắn bên trong XA2ED53 được Schneider chế tác tinh xảo, đem lại cảm giác vặn chắc tay và đàn hồi cực kỳ dứt khoát. Tiếp điểm hợp kim bạc đảm bảo truyền dẫn điện ổn định lên tới 500,000 lần đóng cắt.
Khi Nào Nên Ứng Dụng XA2ED53?
Điều khiển tời điện và cơ cấu di chuyển hẹp
Sản phẩm được ưu tiên sử dụng trên các hộp điều khiển pendant (hộp nút nhấn treo) của pa-lăng, cẩu trục nhỏ hoặc bàn nâng thủy lực. Nó thay thế hoàn hảo cho cụm 2 nút nhấn Nhả (Lên/Xuống) riêng biệt, gộp chung lại thành một cụm xoay trực quan và thu gọn kích thước hộp bấm.
Hướng Dẫn Lắp Đặt XA2ED53
Gắn thiết bị lên mặt tủ
Sử dụng mũi khoét kim loại tạo lỗ tròn Ø22.5mm. Đưa thân công tắc qua lỗ từ mặt trước ra sau, căn chỉnh vạch trắng trên núm vặn nằm ở hướng 12 giờ (điểm giữa). Vặn đai ốc ren nhựa ở phía sau thật chặt (lực khoảng 2.0 N.m) để cố định khối công tắc chống xoay vòng.
Đấu dây tín hiệu
Phía sau đuôi công tắc gồm 2 module tiếp điểm NO. Đưa dây điều khiển đã bấm cos vào ngàm và dùng tuốc nơ vít siết chặt. Kiểm tra lại bằng VOM: Vặn trái -> Đồng hồ thông mạch tiếp điểm 1. Thả tay -> Ngắt mạch. Vặn phải -> Đồng hồ thông mạch tiếp điểm 2.
Lưu Ý Khi Sử Dụng XA2ED53
Phân biệt chính xác cơ chế hoạt động
Hình thức bề ngoài của XA2ED53 y hệt các mẫu công tắc tự giữ (như ED33). Người thợ điện cần test thử bằng tay hoặc đọc kỹ thông số in trên sườn thiết bị để tránh nhầm lẫn, đảm bảo đúng chức năng mạch chạy nhấp (JOG) theo thiết kế.
Sản Phẩm Khí Cụ Điện Liên Quan
- XA2ED33: Công tắc xoay núm vặn ngắn 3 vị trí 2NO nhưng là phiên bản Tự giữ (Stay put) cố định trạng thái.
- XA2EJ53: Công tắc 3 vị trí tự trả về điểm giữa 2NO nhưng là thiết kế Tay gạt dài đòn bẩy dễ thao tác bằng găng tay.
- Khối tiếp điểm ZBE101: Module phụ kiện dùng để lắp thêm 1 tiếp điểm Thường Mở vào đuôi công tắc.
Kết Luận Về Công Tắc Tự Nhả XA2ED53
Sự kết hợp hoàn hảo giữa kích thước núm vặn gọn gàng, độ tin cậy cơ học cao cùng cơ chế đàn hồi an toàn đã giúp Schneider XA2ED53 ghi điểm tuyệt đối. Đây là một linh kiện xứng đáng có mặt trong mọi tủ điện điều khiển cần cấp xung tín hiệu nhanh chóng và chuẩn xác.
