mô đun fx5 4ad mở rộng 4 kênh đọc tín hiệu analog dòng plc fx5u

MÔ ĐUN FX5-4AD MỞ RỘNG 4 KÊNH NGÕ VÀO ANALOG
CHO PLC MITSUBISHI FX5U SERIES

MÔ ĐUN FX5 4AD

MỞ RỘNG 4 KÊNH ĐỌC TÍN HIỆU -20mA ~ +20mA HOẶC -10V ~ 10VDC

MIÊU TẢ SẢN PHẨM

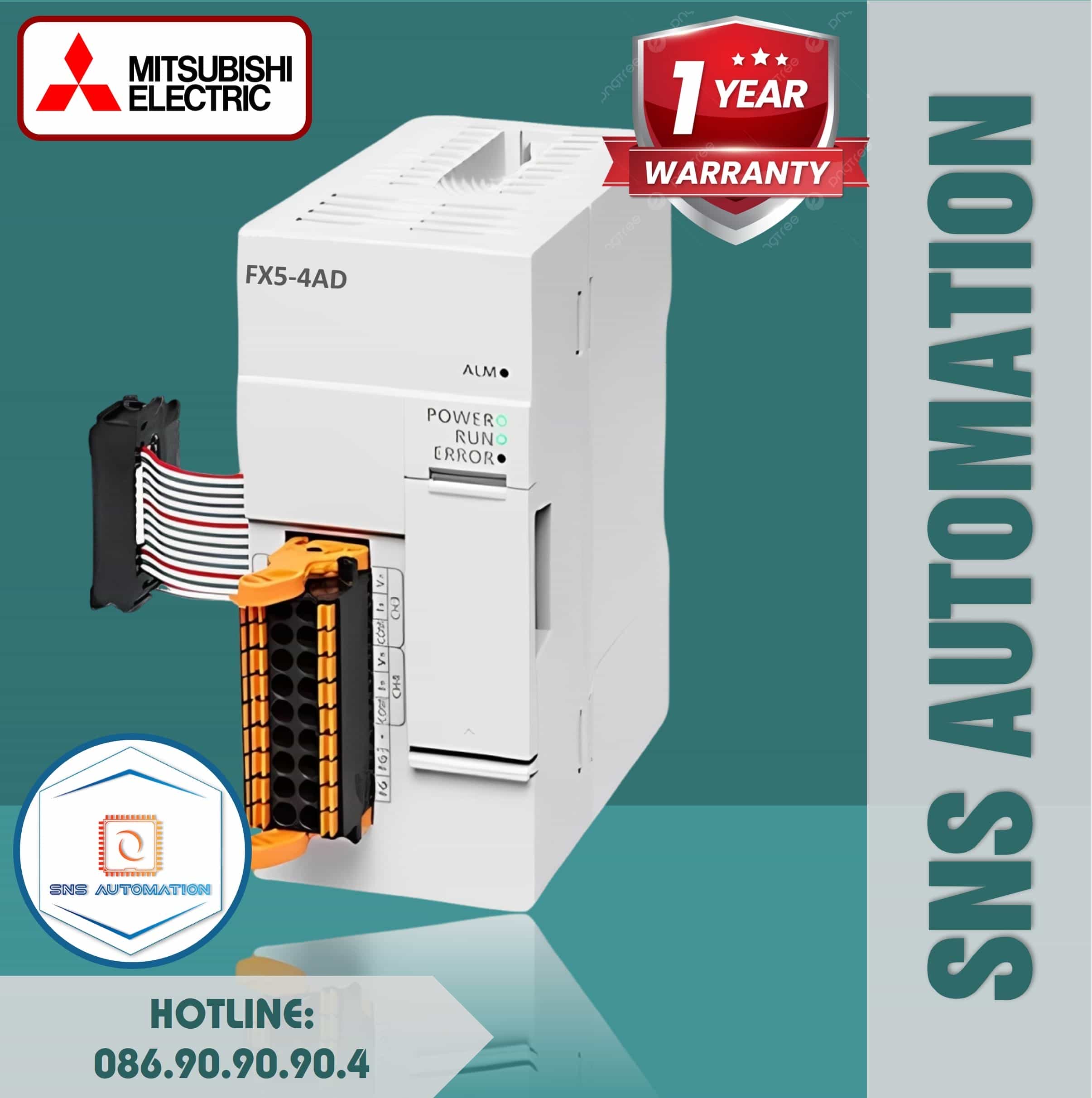

Mô đun fx5 4ad mở rộng 4 kênh đọc tín hiệu analog cho plc fx5u

FX5-4AD là mô-đun mở rộng 4 kênh đầu vào analog cho PLC dòng FX5. Mô-đun nhận tín hiệu điện áp hoặc dòng điện từ cảm biến và chuyển đổi chúng thành giá trị số (A/D) để CPU xử lý. Thiết bị được gắn trực tiếp vào PLC FX5, giúp hệ thống thu thập dữ liệu analog của 4 kênh độc lập.

Mô-đun sử dụng nguồn nội bộ 24 VDC và 5 VDC từ PLC, tiêu thụ dòng thấp. FX5-4AD có 4 kênh, tốc độ chuyển đổi nhanh 80 µs/kênh, cách ly quang giữa module và PLC. Nó hỗ trợ nhiều dải tín hiệu: -10 đến +10 V, 0-10 V, 0-20 mA, 4-20 mA, và xuất ra giá trị số 16-bit. Độ chính xác phụ thuộc nhiệt độ và mô-đun tương thích với FX5U, FX5UJ và FX5UC

Số kênh: 4 Kênh đọc tín hiệu

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi: 086.90.90.90.4

Miễn phí giao hàng nội thành TP. HCM.
Hỗ trợ lắp đặt.

Thương hiệu: Mitsubishi

Bảo hành: 12 tháng

Xem thêm

1.000+

Khách hàng trên toàn quốc

6+

Năm kinh nghiệm

2.000+

Kho hàng đa dạng sản phẩm

24H

Thời gian giao hàng nhanh chóng

Bảo hành 12 tháng
Hỗ trợ lắp đặt
Luôn có kỹ sư hỗ trợ 24/24

PLC Mitsubishi FX5U

PLC FX5 SERIES của Mitsubishi nổi bật với sự tích hợp cao và hiệu suất vượt trội so với các sản phẩm khác trong cùng phân khúc. Dòng FX5 SERIES không chỉ sở hữu thiết kế nhỏ gọn, mà còn được trang bị sẵn cổng Ethernet, giao thức Modbus và khả năng xử lý tốc độ cao, giúp giảm đáng kể thời gian chu kỳ điều khiển. Đặc biệt, dòng sản phẩm này hỗ trợ các module mở rộng linh hoạt, bao gồm điều khiển analog, truyền thông, và điều khiển chuyển động, đáp ứng tốt mọi nhu cầu tự động hóa từ đơn giản đến phức tạp. Với phần mềm lập trình GX Works3 thân thiện, FX5 SERIES mang đến sự tối ưu hóa cả về chi phí lẫn hiệu quả, là giải pháp lý tưởng cho các doanh nghiệp muốn nâng cao năng suất mà vẫn tiết kiệm nguồn lực.

Thông số mô đun fx5-4ad:

Thống số sản phẩm	Nội dung	Thông tin thêm
Tên sản phẩm	FX5-4AD	Sản phẩm xuất xứ từ Nhật Bản
Số kênh	4 Kênh	Mô đun mở rộng dòng FX5 IQ-F với 4 kênh đọc tính hiệu Analog
Tín hiệu đọc	Dòng(mA)/Áp(V)	- Dòng điện: -20mA ~ +20mA - Điện áp: -10V ~ +10V
Độ phân giải	16 bit	Hỗ trợ đọc độ phân giải 16 bit
Giá trị chuyển đổi	Áp(V) / Dòng(mA)	Chuyển đổi tín hiệu điện áp từ Analog sang giá trị số: 0 ~ 10V ➨ 0 ~ 32000 0 ~ 5V ➨ 0 ~ 32000 1 ~ 5V ➨ 0 ~ 32000 -10 ~ +10V ➨ -32000 ~ +32000 0 ~ 20mA ➨ 0 ~ 32000 4 ~ 20mA ➨ 0 ~ 32000 -20mA ~ +20mA ➨ -32000 ~ +32000
Tốc độ chuyển đổi	80 µs/CH	Tốc độ chuyển đổi tín hiệu 80 µs/CH
Điện áp cấp nguồn	24VDC/5VDC	Điện áp cấp nguồn 24VDC, 5VDC
Kích thước	WxHxD (mm)	40 x 90 x 102,2mm
Trọng lượng	Kg	0.2 Kg

Đặc điểm kỹ thuật nổi bật của mô đun fx5 4ad

Số kênh đầu vào: 4 kênh analog (có thể cấu hình nhận tín hiệu điện áp hoặc dòng điện). Tín hiệu đầu vào gồm dải điện áp -10…+10 V DC (điện trở ngõ vào ≥400 kΩ) và dòng -20…+20 mA DC (điện trở 250 Ω)
Tốc độ và độ phân giải: Thời gian chuyển đổi (A/D) nhanh, khoảng 80 μs/kênh. Dữ liệu ra ở dạng nhị phân 16-bit (giá trị số từ -32.768 đến +32.767). Ví dụ, trong dải 0-10 V, độ phân giải tương đương khoảng 312,5 μV, và trong dải 0-5 V lên đến 125 μV.Độ chính xác tuyệt đối của phép chuyển đổi rất cao, trong điều kiện 25±5℃ sai số chỉ ±0,1% (±64 digit), đảm bảo đo lường tín hiệu analog cực kỳ tin cậy.
Cách ly tín hiệu: Giữa từng kênh đầu vào và PLC sử dụng cách ly quang (optocoupler) để chống nhiễu, trong khi giữa các kênh nội bộ không cách ly riêng. Nhờ đó, FX5-4AD bảo đảm tín hiệu đầu vào được bảo vệ an toàn với hệ thống số, giảm thiểu ảnh hưởng nhiễu chéo.
Nguồn và kết nối: Mô-đun lấy nguồn trực tiếp từ CPU PLC: 24 V DC (40 mA) và 5 V DC (100 mA). Việc lắp đặt đơn giản: mô-đun cắm vào khe mở rộng của CPU FX5 trên thanh ray DIN, đi kèm cáp nối chuyên dụng cho tín hiệu analog và đầu nối kẹp chặt (spring clamp) cho dây cảm biến.
Tương thích và công cụ lập trình: FX5-4AD tương thích với các CPU dòng FX5U, FX5UJ, FX5UC (yêu cầu phiên bản firmware GX Works3 tương ứng). Nó được cấu hình và lập trình thông qua phần mềm GX Works3 giống như các mô-đun FX5 khác, giúp kỹ sư dễ dàng tích hợp vào hệ thống tự động hóa.
Nhiệt độ làm việc: -40 ~ 85℃
Có các tùy chọn 5/8/16 cổng Ethernet không quản lý, gắn DIN-rail

LỢI ÍCH KHI SỬ DỤNG FX5-4AD

Độ chính xác và tin cậy cao: Với độ phân giải lên đến 16-bit và sai số chuyển đổi chỉ ±0,1%, FX5-4AD đảm bảo thu được dữ liệu analog có độ tin cậy rất lớn. Kết quả đo ổn định, hạn chế sai số tích lũy, đáp ứng nhu cầu điều khiển chính xác trong tự động hóa công nghiệp.
Tính linh hoạt: Module hỗ trợ nhiều dải đo chuẩn và cả dải tùy chỉnh (User range), cho phép người dùng dễ dàng mở rộng hoặc thay đổi phạm vi đầu vào mà không cần thay đổi phần cứng. Ngoài ra, các tính năng xử lý tín hiệu tích hợp (lọc, trung bình, cảnh báo, v.v.) cho phép tinh chỉnh mạnh mẽ ngay trên module, giảm công sức viết chương trình xử lý.
Tiết kiệm chi phí và không gian: Là mô-đun chính hãng tích hợp cho PLC FX5, FX5-4AD giúp giảm chi phí so với giải pháp dùng bộ A/D rời. Thiết kế gắn vào chung khung PLC giúp tận dụng nguồn và đường bus sẵn có, tiết kiệm diện tích lắp đặt và cáp nối. Phần mềm lập trình chung với PLC (GX Works3) đồng nhất, tiết kiệm thời gian phát triển hệ thống.
Khả năng mở rộng: Nếu cần nhiều kênh analog hơn, chỉ cần thêm bộ adapter FX5-4AD-ADP để bổ sung thêm 4 kênh (tổng 8 kênh) mà không cần đổi PLC. Điều này rất tiện lợi cho các ứng dụng mở rộng sau khi hệ thống đã vận hành.
Tương thích và hỗ trợ rộng: Là sản phẩm của Mitsubishi, FX5-4AD được phát triển đồng bộ với các PLC iQ-F hiện đại. Sản phẩm tuân thủ tiêu chuẩn công nghiệp (CE, UL/cUL, UKCA) và được hậu mãi toàn cầu, đảm bảo hỗ trợ kỹ thuật dài lâu. Tính tương thích đa nền tảng giúp nhân viên bảo trì và kỹ sư dễ tiếp cận mà không phải học lại nhiều công nghệ mới.

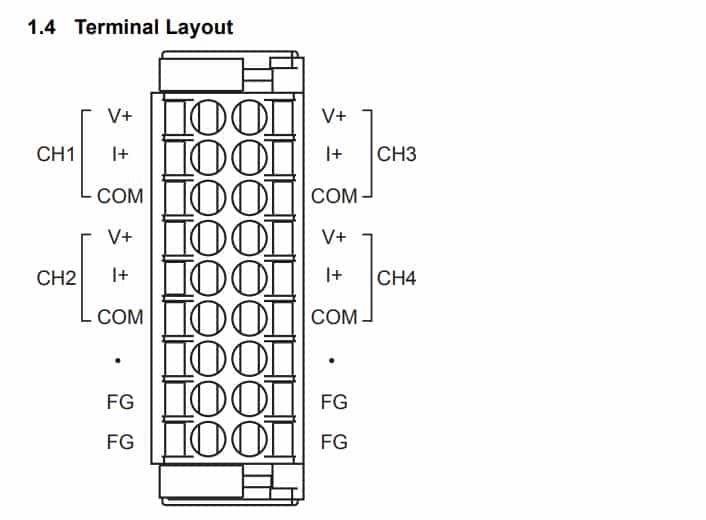

GIAO DIỆN MẶT TRƯỚC FX5-4AD

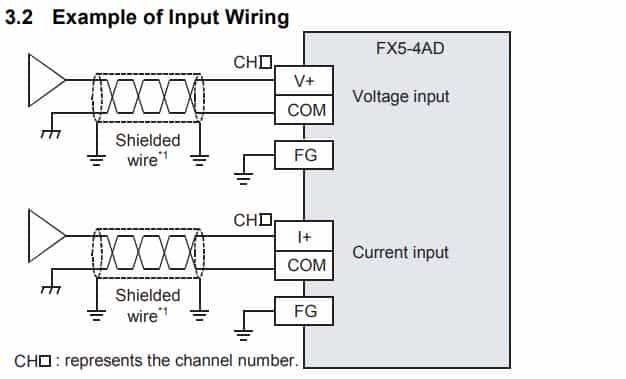

SƠ ĐỒ MẠCH ĐIỀU KHIỂN FX5-4AD
