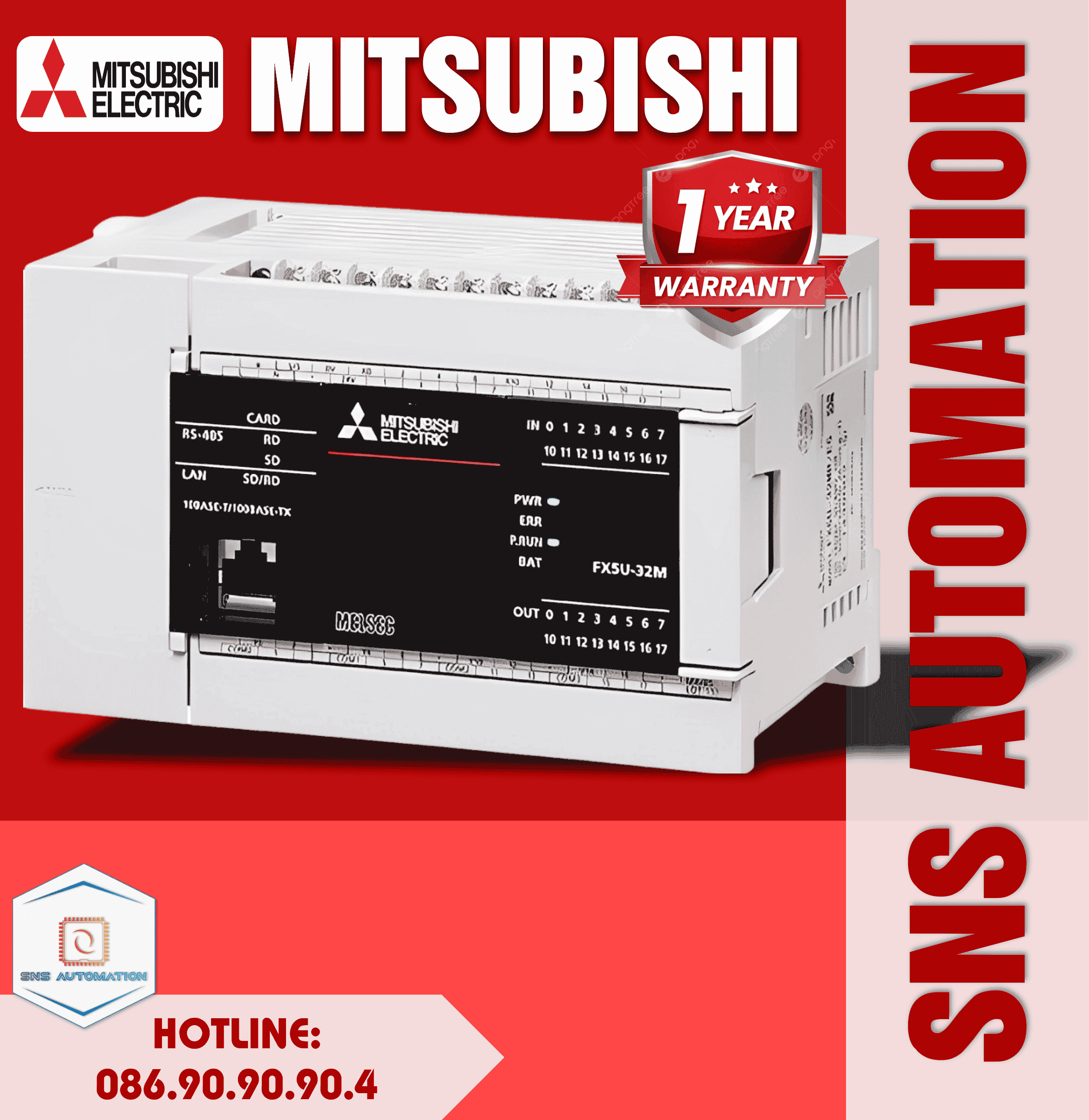

FX5U-32MT/ES BỘ LẬP TRÌNH PLC MITSUBISHI
16 INPUT & 16 OUTPUT TRANSITOR

• Bảo hành 12 tháng
• Hỗ trợ lắp đặt
• Luôn có kỹ sư hỗ trợ 24/24

Bộ điều khiển lập trình PLC Mitsubishi FX5U FX5U-32MT/ES Với các ưu điểm nổi trội của dòng FX5U so với các thế hệ PLC trước của Mitsubishi thì FX5U-32MT/ES tích hợp sẵn 4 chân phát xung tốc độ cao lên tới 400kHz và nhiều đầu vào tốc độ cao thích hợp cho các bài toán tập trung vào yêu cầu điều khiển chuyển động từ 1 đến 4 trục dùng Servo hay Stepper với hỗ trợ nội suy đường thẳng ứng dụng phổ biến trong các máy cắt, máy xếp/gắp phôi,…

Thông số kỹ thuật FX5U-32MT/ES

Thống số sản phẩm	Nội dung	Thông tin thêm
Tên sản phẩm	FX5U-32MT/ES	Sản phẩm xuất xứ từ Nhật Bản
Điện áp nguồn cấp	100~240 VAC	Điện áp cấp trong dải cho phép 85 ~ 264 VAC
Bộ nhớ chương trình	64K BƯỚC	Hỗ trợ lập trình lên tới 64000 bước lệnh, hỗ trợ thêm thẻ nhớ ngoài.
Tổng số đầu vào	16 chân input	Đầu vào kiểu Sink/Source
Điện áp tín hiệu Input	24VDC + 20 %, -15%	Điện áp trong phạm vi 20,4 tới 28.8 VDC
Tần số phản hồi chân Input	10kHz ~ 200kHz	Tốc độ phản hồi 200Hz đối với chân X000 ~ X005( Đối với FX5U-64M & FX5U-80M sẽ tới X007 ). Các tín hiệu Input còn lại sẽ là 10kHz.
Tổng số đầu ra	16 chân Output	Đầu ra kiểu Transistor, 4 chân Y000~Y003 phát xung với tần số 400kHz.
Đầu ra kiểu đấu nối	Sink	Nguồn +24VDC đấu qua Tải qua chân Y, COM đấu dây nối -24DC
Điện áp tối đa chân Output	24 VDC	Điện áp cho phép đi qua Transistor chân Y là 5~24 VDC
Thời gian phản hồi	2,5µs ~ 0,2ms	Thời gian phản hồi trên PLC FX5U: - Đối với chân Y000~Y003 thời gian phản hồi 2,5µs. - Các chân Output còn lại 0.2 ms
Kênh Analog Build-In	3 Kênh Analog	PLC FX5U tích hợp sẵn 3 kênh Analog trên PLC - 2 Kênh Analog Input (0-10VDC) - 1 Kênh Analog Output (0-10VDC)
Tích hợp RS485	RS-485/RS-422	PLC FX5U tích hợp sẵn cổng RS-485/RS-422 - Hỗ trợ chuyển truyền thông MODBUS RTU, Predefined protocol support, N:N network...
Kết nối truyền thông tích hợp trên PLC	Ethernet	Kết nối với PLC thông qua cáp Ethernet mạng chuẩn: 100BASE-TX, 10BASE-T - Hỗ trợ chuẩn truyền thông: MODBUS/TCP, CC-Link IE Field Network Basic, SLMP (3E frame), Socket communication...
Ngôn ngữ lập trình	Ladder Logic, SFC, ST	Hỗ trợ dạng ngôn ngữ bậc thang, ngôn ngữ biểu đồ chức năng tuần tự và ngôn ngữ Structured Text(Văn bản có cấu trúc khá giống ngôn ngữ C)
Cáp kết nối	Enthernet	Sử dùng cáp mạng thông thường
Phần mềm sử dụng	GX-Works 3	Khuyến nghị sự dụng phần mềm GX-Works 3 từ hãng để có thể update thường xuyên.
Kích thước	WxHxD (mm)	150 x 90 x 83mm
Trọng lượng	Kg	0.65 Kg

Các chức năng chính trên PLC Mitsubishi FX5U

• Điện áp nguồn cấp: 100/240VAC
• Kết nối truyền thông: Ethernet, tích hợp RS485
• Hỗ trợ board mở rộng truyền thông RS232, RS422 và RS485,, Enther-Cat, Device-Net, Modbus-TCP, PROFINET, CC-LINK, Can-Open...
• Loại ngõ ra: Relay hoặc Transistor
• Tổng đầu I/O: 32/64/80 I/O
• Tích hợp sẵn cổng tín hiệu vào ra Analog trên PLC
• Tích hợp sẵn 8 kênh đầu vào tốc độ cao và 4 kênh đầu ra tốc độ cao
• Hỗ trợ thẻ nhớ SD card
• Hỗ trợ nội suy đường thẳng

Ứng dụng

• Trong công nghiệp, bộ điều khiển lập trình PLC không thể thiếu trong các hệ thống điều khiển hiện đại. Được ứng dụng rộng rãi trong tất cả các ngành tự động hóa và cả những lĩnh vực không chuyên:
• Hệ thống điều khiển nhiệt độ sử dùng PID tốc độ cao.
• Điều tốc cho máy bơm..
• Hệ thông xử lý nước, Hệ thống truyền thống Scada với khả năng truyền thông mạnh mẽ...
• Xử lý rác thải, hóa chất, nước sinh hoạt...
• Máy công cụ CNC, Robot 4 trục...
• Giám sát năng lượng, giám sát nhà máy.
• Dây chuyền sản xuất, đóng gói, băng tải,…
