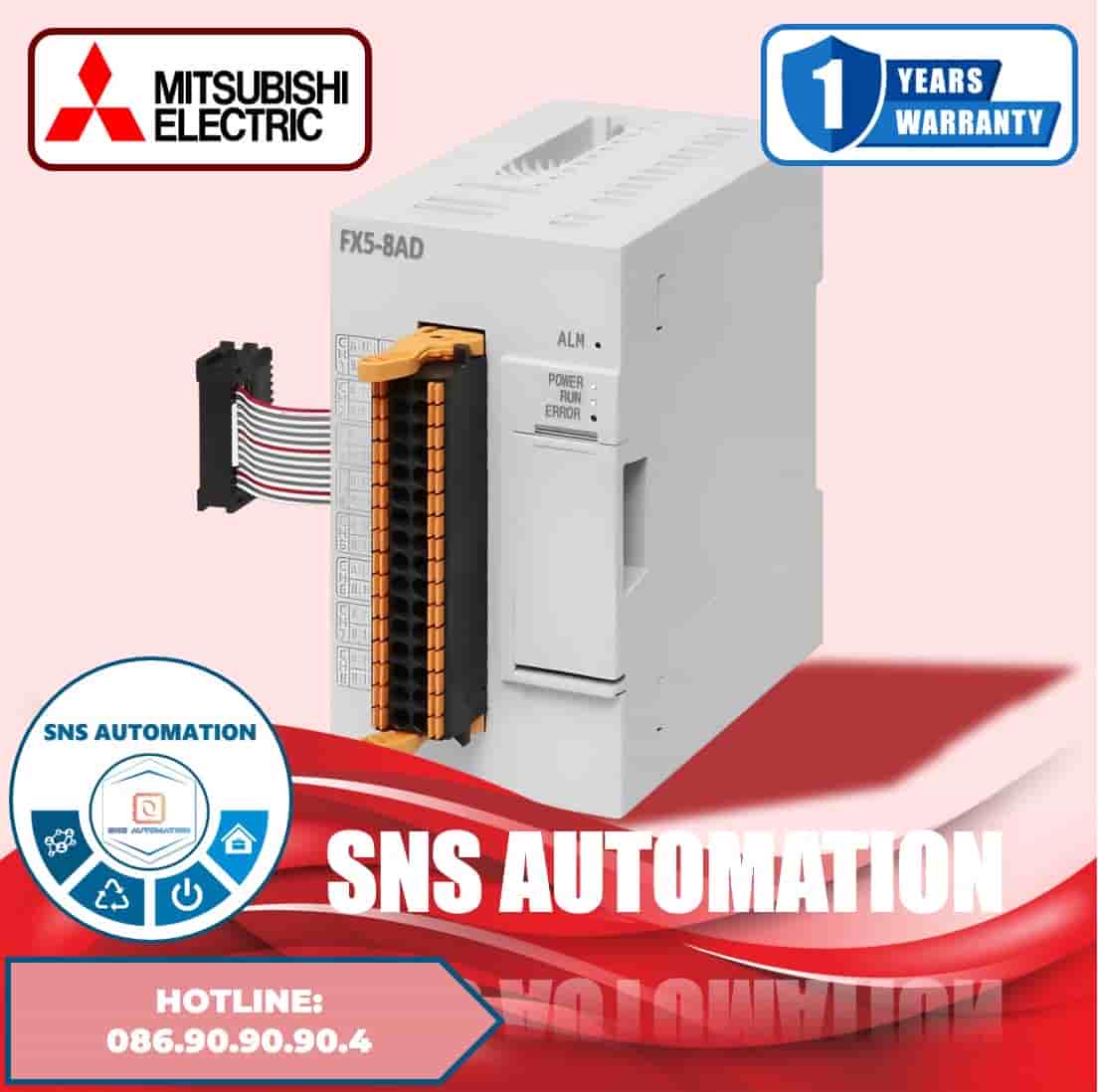

FX5 8AD là mô đun đầu vào analog mở rộng thuộc dòng PLC Mitsubishi MELSEC iQ F (FX5U/FX5UC), cung cấp 8 kênh đo cho cả tín hiệu điện áp (-10…10 V, 0…10 V, 0…5 V, 1…5 V) và dòng điện (-20…20 mA, 0…20 mA, 4…20 mA). Với độ phân giải chuyển đổi 16 bit (-32 000…+32 000) và độ chính xác ±0.3 % F.S trong nhiệt độ phòng, thiết bị đảm bảo khả năng đo tín hiệu analog phong phú và ổn định, phù hợp với nhiều loại cảm biến, từ mức, áp suất đến nhiệt độ, lưu lượng… Mô đun chiếm 8 I/O và có độ trễ chuyển đổi chỉ 1 ms cho tín hiệu điện áp/dòng.
Ngoài ra, FX5 8AD còn tích hợp cách ly quang giữa module và PLC, giúp giảm nhiễu và cải thiện khả năng vận hành ổn định trong môi trường công nghiệp. Thiết kế nhỏ gọn (khối lượng ~0.3 kg và kích thước khoảng 50 x 90 x 83 mm), gắn trực tiếp trên DIN-rail thông qua đầu nối SPRING-CLAMP tiện lợi, dễ dàng cài đặt và mở rộng hệ thống. Module tương thích với GX Works3, yêu cầu firmware phù hợp và hỗ trợ nguồn 24 V DC, đảm bảo tính linh hoạt khi tích hợp vào các hệ thống tự động hóa hiện đại.
Bộ điều khiển lập trình PLC Mitsubishi FX5 SERIES PLC FX5 SERIES của Mitsubishi nổi bật với sự tích hợp cao và hiệu suất vượt trội so với các sản phẩm khác trong cùng phân khúc. Dòng FX5 SERIES không chỉ sở hữu thiết kế nhỏ gọn, mà còn được trang bị sẵn cổng Ethernet, giao thức Modbus và khả năng xử lý tốc độ cao, giúp giảm đáng kể thời gian chu kỳ điều khiển. Đặc biệt, dòng sản phẩm này hỗ trợ các module mở rộng linh hoạt, bao gồm điều khiển analog, truyền thông, và điều khiển chuyển động, đáp ứng tốt mọi nhu cầu tự động hóa từ đơn giản đến phức tạp. Với phần mềm lập trình GX Works3 thân thiện, FX5 SERIES mang đến sự tối ưu hóa cả về chi phí lẫn hiệu quả, là giải pháp lý tưởng cho các doanh nghiệp muốn nâng cao năng suất mà vẫn tiết kiệm nguồn lực.
Thông số kỹ thuật FX5-8AD
| Thống số sản phẩm | Nội dung | Thông tin thêm |
Tên sản phẩm |
FX5-8AD |
Sản phẩm xuất xứ từ Nhật Bản |
Nguồn cấp |
DC24V |
Sử dụng nguồn DC24V (+20%, -15%) bên ngoài cấp cho mô đun, Dòng tiêu thụ 100 mA. |
Số kênh |
8 Kênh |
Mô đun mở rộng dòng FX5 IQ-F với 8 kênh đọc tín hiệu Analog |
Tín hiệu đọc |
Dòng(mA)/Áp(V) |
- Dòng điện: -20mA ~ +20mA |
Độ phân giải |
16 bit |
Hỗ trợ đọc độ phân giải 16 bit |
Giá trị chuyển đổi |
Áp(V) / Dòng(mA) |
Chuyển đổi tín hiệu điện áp từ Analog sang giá trị số: |
Tốc độ chuyển đổi |
1 ms/CH |
Tốc độ chuyển đổi tín hiệu 1 ms/CH |
Đọc tín hiệu Thermocouple |
Thermocouple |
Hỗ trợ chức năng đọc cảm biến cặp nhiệt Thermocouple loại: K, J, T, B, R, S |
Đọc cảm biến nhiệt RTD |
Pt100/Ni100 |
Hỗ trợ chức năng đọc cảm biến nhiệt điện trợ RTD: Pt100, Ni100 loại 3 dây mới được hỗ trợ. |

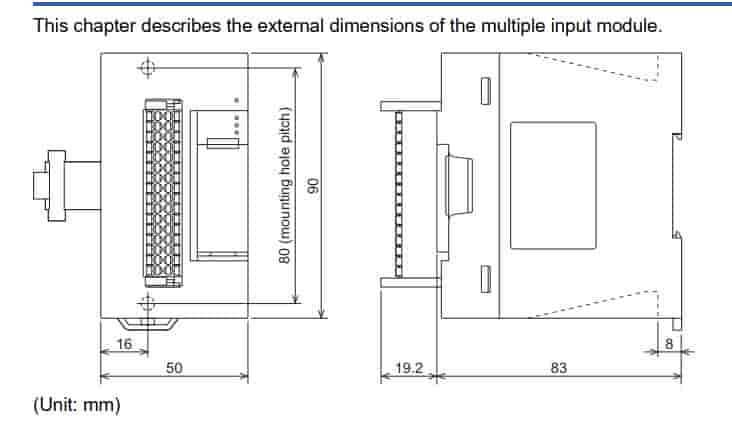

Kích thước |
WxHxD (mm) |
50 x 90 x 102,2mm |
Trọng lượng |
Kg |
0.34 Kg |
