FX5-4AD-TC-ADP MÔ ĐUN MỞ RỘNG NGÕ VÀO ANALOG
4 KÊNH ĐỌC TÍN HIỆU CẶP NHIỆT ĐỘ THERMOCOUPLE

MÔ ĐUN ANALOG FX5-4AD-TC-ADP

4 KÊNH ĐỌC TÍN HIỆU CẢM BIẾN NHIỆT ĐỘ RTD

MIÊU TẢ SẢN PHẨM

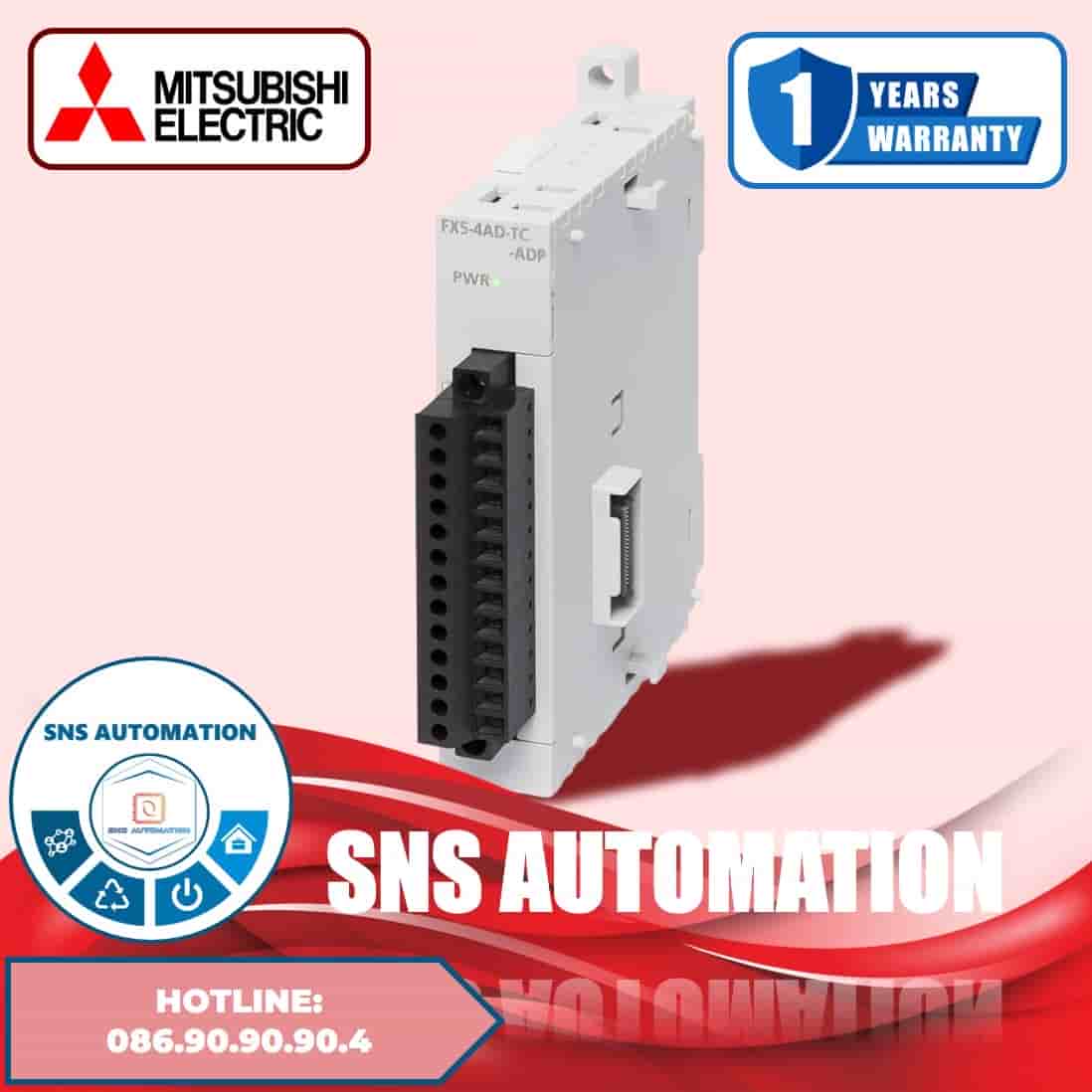

Mô đun analog mở rổng FX5-4AD-TC-ADP

Mô-đun mở rộng analog FX5-4AD-TC-ADP là mô đun chuyên dụng dành cho PLC Mitsubishi MELSEC iQ F (FX5U/FX5UC). Thiết bị này cung cấp 4 kênh đầu vào nhiệt độ dùng cảm biến nhiệt điện (thermocouple), tương thích với các loại thermocouple phổ biến như K, J, T, B, R, S. Mỗi kênh hỗ trợ chuyển đổi độ phân giải 16-bit signed, cho phép đo nhiệt độ trong dải từ -200 °C đến +1.700 °C tùy loại cảm biến, tương ứng với giá trị chuẩn hóa -2000 đến +12 000 (K-type), -2000 đến +6000 (J type), v.v. Thiết bị nhỏ gọn (17,6 x 106 x 89,1 mm, trọng lượng to0,1 kg), lắp vào khe ADP trên CPU một cách dễ dàng mà không chiếm nhiều không gian tủ điện.

Ngoài khả năng đo nhiệt độ chính xác, FX5 4AD TC ADP còn nổi bật với thiết kế cách ly quang, đảm bảo chống nhiễu và nhiễu xuyên âm giữa các kênh, góp phần duy trì độ ổn định và độ tin cậy cao trong môi trường công nghiệp. Thiết bị tương thích hoàn toàn với phần mềm GX Works3 (yêu cầu firmware CPU FX5U/FX5UC v1.040 trở lên), giúp việc cấu hình và lập trình trở nên nhanh gọn và trực quan . Đồng thời, FX5 4AD TC ADP đạt các chứng nhận tiêu chuẩn như EMC, UL, cUL và UKCA, đáp ứng yêu cầu an toàn khi sử dụng trong tủ điều khiển công nghiệp.

Số kênh: 4 Kênh

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi: 086.90.90.90.4

Miễn phí giao hàng nội thành TP. HCM.
Hỗ trợ lắp đặt.

Thương hiệu: Mitsubishi

Bảo hành: 12 tháng

Xem thêm

1.000+

Khách hàng trên toàn quốc

6+

Năm kinh nghiệm

2.000+

Kho hàng đa dạng sản phẩm

24H

Thời gian giao hàng nhanh chóng

Bảo hành 12 tháng
Hỗ trợ lắp đặt
Luôn có kỹ sư hỗ trợ 24/24

Bộ điều khiển lập trình PLC Mitsubishi FX5 SERIES của Mitsubishi nổi bật với sự tích hợp cao và hiệu suất vượt trội so với các sản phẩm khác trong cùng phân khúc. Dòng FX5 SERIES không chỉ sở hữu thiết kế nhỏ gọn, mà còn được trang bị sẵn cổng Ethernet, giao thức Modbus và khả năng xử lý tốc độ cao, giúp giảm đáng kể thời gian chu kỳ điều khiển. Đặc biệt, dòng sản phẩm này hỗ trợ các module mở rộng linh hoạt, bao gồm điều khiển analog, truyền thông, và điều khiển chuyển động, đáp ứng tốt mọi nhu cầu tự động hóa từ đơn giản đến phức tạp. Với phần mềm lập trình GX Works3 thân thiện, FX5 SERIES mang đến sự tối ưu hóa cả về chi phí lẫn hiệu quả, là giải pháp lý tưởng cho các doanh nghiệp muốn nâng cao năng suất mà vẫn tiết kiệm nguồn lực.

Thông số kỹ thuật FX5-4AD-TC-ADP

Thống số sản phẩm	Nội dung	Thông tin thêm
Tên sản phẩm	FX5-4AD-TC-ADP	Sản phẩm xuất xứ từ Nhật Bản
Số kênh	4 Kênh	Mô đun mở rộng 4 kênh đọc tín hiệu cảm biến cặp nhiệt độ thermocouple
Khả năng tương thích	Thermocouple	Có khả năng đọc tín hiệu thermocouple K, J, T, B, R, S.
Phạm vi nhiệt độ	K/J/T/B/R/S	Loại K: -200 ~ +1200°C / -328 ~ +2192°F. Loại J: -40 ~ +750°C / -40 ~ +1382°F. Loại T: -200 ~ +350°C / 328 ~ +662°F. Loại B: 600 ~ 1700°C / 1112 ~ 3092°F. Loại R: 0 ~ 1600°C / 32 ~ 2912°F. Loại S: 0 ~ 1600°C / 32 ~ 2912°F.
Giá trị số	K/J/T/B/R/S	Giá trị số đọc về Loại K: -2000 ~ +12000 / -3280 ~ +21920. Loại J: -400 ~ +7500 / -400 ~ +13820 Loại T: -2000 ~ +3500 / -3280 ~ +6620 Loại B: 6000 ~ +17000 / -11120 ~ +30920 Loại R: 0 ~ +16000 / 32 ~ 29120 Loại S: 0 ~ 16000 / 32 ~ 29120
Tốc độ chuyển đổi	85 ms/Kênh	Tốc độ chuyển đổi tính hiệu 85 ms/ mỗi kênh
Kích thước	WxHxD (mm)	17,6 x 106 x 89,1mm
Trọng lượng	Kg	0.1 Kg

Các chức năng chính trên PLC Mitsubishi FX5U

Điện áp nguồn cấp: 240VAC/24VDC
Kết nối truyền thông: Ethernet, USB Mini
Hỗ trợ board mở rộng truyền thông RS232, RS422 và RS485,, Enther-Cat, Device-Net, Modbus-TCP, PROFINET, CC-LINK, Can-Open...
Loại ngõ ra: Relay hoặc Transistor
Tổng đầu I/O: 24/40/60 I/O
Hỗ trợ thẻ nhớ SD card
Hỗ trợ nội suy đường thẳng

Ứng dụng

Trong công nghiệp, bộ điều khiển lập trình PLC không thể thiếu trong các hệ thống điều khiển hiện đại. Được ứng dụng rộng rãi trong tất cả các ngành tự động hóa và cả những lĩnh vực không chuyên:
Hệ thống điều khiển nhiệt độ sử dùng PID tốc độ cao.
Điều tốc cho máy bơm..
Hệ thông xử lý nước, Hệ thống truyền thống Scada với khả năng truyền thông mạnh mẽ...
Xử lý rác thải, hóa chất, nước sinh hoạt...
Máy công cụ CNC, Robot 4 trục...
Giám sát năng lượng, giám sát nhà máy.
Dây chuyền sản xuất, đóng gói, băng tải,…

TRẢI NGHIỆM DỊCH VỤ CỦA SNS AUTOMATION CO.,LTD

Về sản phẩm: Giá cả vô cùng cạnh tranh, chất lượng đảm bảo.
Kho hàng: lớn, đa dạng sản phẩm, biến tần công suất lên tới 300Kw có sẵn.
Hỗ trợ lắp đặt: Đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng hỗ trợ lắp đặt.
Chính sách bảo hành: Bảo hành 24 tháng đối với biến tần USFULL, 24 tháng với sản phẩm khác.

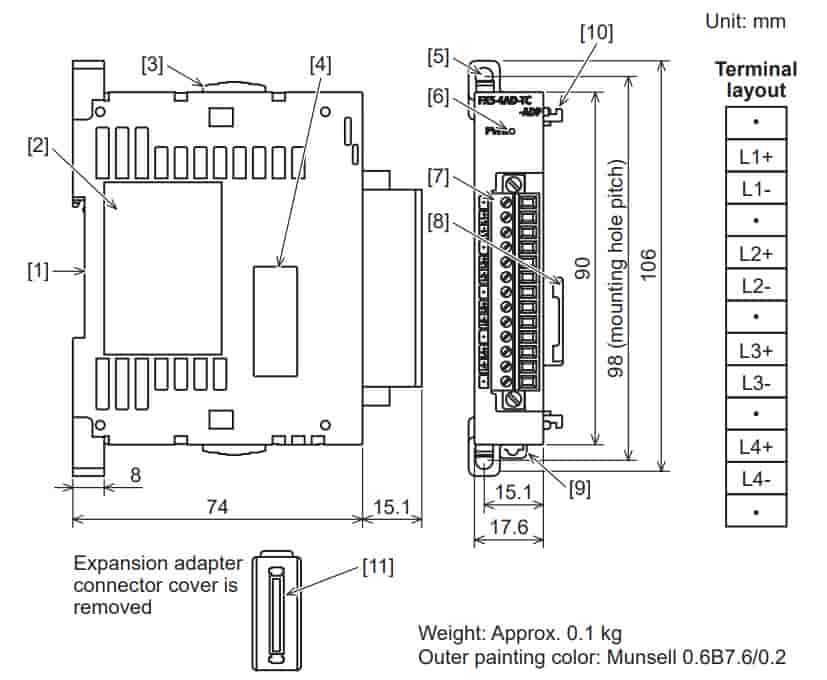

GIAO DIỆN MẶT TRƯỚC FX5-4AD-TC-ADP

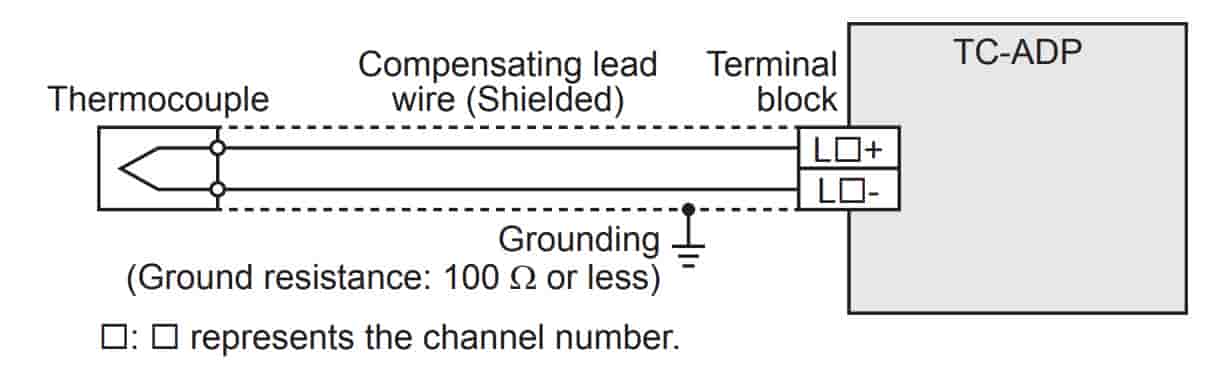

SƠ ĐỒ ĐI DÂY FX5-4AD-TC-ADP
