HỖ TRỢ CHỨC NĂNG ĐIỀU KHIỂN VI SAI

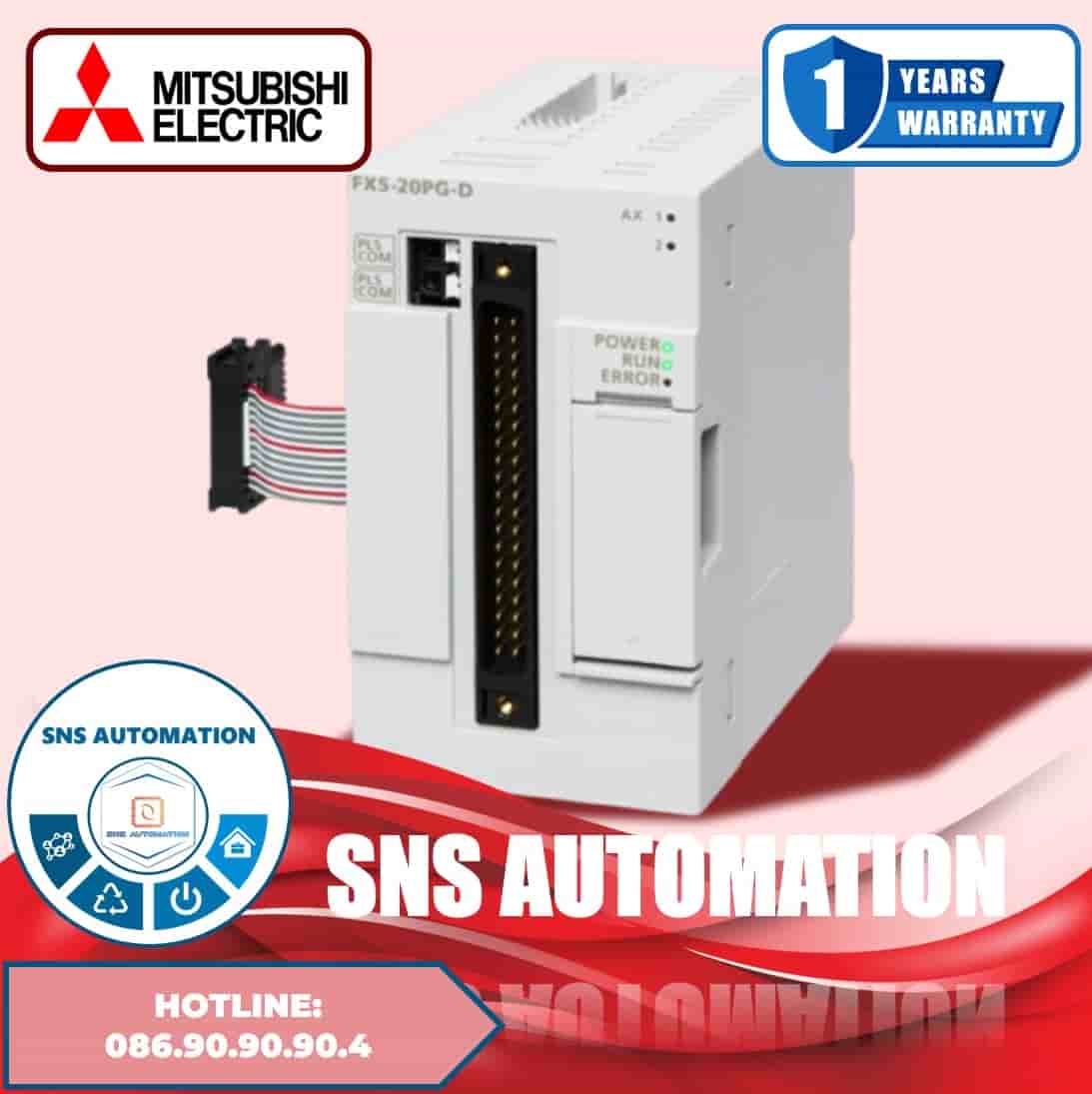

FX5-20PG-D - Mô đun điều khiển vị trí 2 trục nội suy
FX5 20PG D là mô đun điều khiển vị trí hai trục cao cấp dành cho PLC Mitsubishi MELSEC iQ F (FX5 Series). Thiết bị sử dụng phương pháp Differential Driver (tín hiệu chênh lệch) để xuất xung điều khiển động cơ servo hoặc stepper với độ chính xác cao, được thiết kế cho các ứng dụng yêu cầu hiệu suất lớn và độ trễ thấp. Mô đun hỗ trợ hai trục độc lập, 600 bộ dữ liệu định vị cho mỗi trục và hai chức năng nội suy (theo đường thẳng và đường cong), với khoảng cách đến bộ điều khiển lên đến 10 m đối với tín hiệu differential. Thiết bị tương thích với các CPU FX5U/FX5UC (firmware tương ứng) và lập trình trực tiếp qua GX Works3, giúp người dùng dễ dàng tích hợp vào hệ thống tự động hóa hiện đại.
Ngoài hiệu năng điều khiển chính xác, FX5 20PG D còn sở hữu thiết kế chắc chắn và đầy đủ tính năng: tiêu chuẩn an toàn UL/cUL/CE, điện trở cách ly 500 VAC, khả năng chịu ngắt điện tạm thời ≤ 5 ms, và công suất tiêu thụ khá thấp (~165 mA/24 VDC). Mô đun có khối lượng nhẹ (~0,2 kg) với kích thước nhỏ gọn (90x50x83 mm), thuận tiện cho việc lắp đặt ngăn nắp trong tủ điều khiển. Đây là giải pháp lý tưởng cho các hệ thống tự động hóa như thiết bị móc khuôn, máy gia công, robot,- nơi cần kiểm soát chuyển động chính xác, đáng tin cậy và linh hoạt mở rộng trong tương lai.
Sản phẩm PLC Mitsubishi FX5 Series với nhiều công nghệ đột phá hỗ trợ chu kỳ quét tốc độ cao giúp thực hiện các thuật toán như đọc tín hiệu Analog, PID...tối ưu và nhanh chóng. Cùng với sức mạnh về công nghệ truyền thông giúp dễ dành kết nối với các thiết bị truyền thông bên ngoài một cách dễ dàng và nhanh chóng, cùng với đó PLC FX5U hỗ trợ đa dạng các chuẩn truyền thông bằng module riêng sẽ giúp kết nối với nhiều thiết bị từ các thương hiệu khác nhau.
Thông số kỹ thuật FX5-20PG-D
| Thống số sản phẩm | Nội dung | Thông tin thêm |
Tên sản phẩm |
FX5-20PG-D |
Mô đun điều khiển vị trí cho dòng PLC FX5 Series |
Số trục |
2 axes |
Hỗ trợ điều khiển 2 trục |
Dạng xung ra |
Differential driver |
Xung phát ra điều khiển dạng xung vi sai |
Chức năng nội suy |
2 trục nội suy |
2 trục nội suy tuyến tính, 2 trục nội suy cung tròn. |
Phương thức điều khiển |
5 phương thức |
PTP (Point-To-Point) control, path control (line and arc can be set), speed control, speedposition switching control, position-speed switching control. |
Đơn vị điều khiển |
4 loại |
Đơn vị trong chức năng điều khiển vị trí mm, inch, degree, pulse. |
Dữ liệu vị trí |
600 data/axis |
Lưu 600 dữ liệu tọa độ điểm trên mỗi trục |
Tần số phát xung |
200000 pulse/s |
Tốc độ phát xung tối đa 200000 pulse/s |
Kích thước |
WxHxD |
90 x 50 x 83 mm |
Trọng lượng |
Kg |
0,2 Kg |
Các chức năng chính trên PLC Mitsubishi FX5U
Ứng dụng
