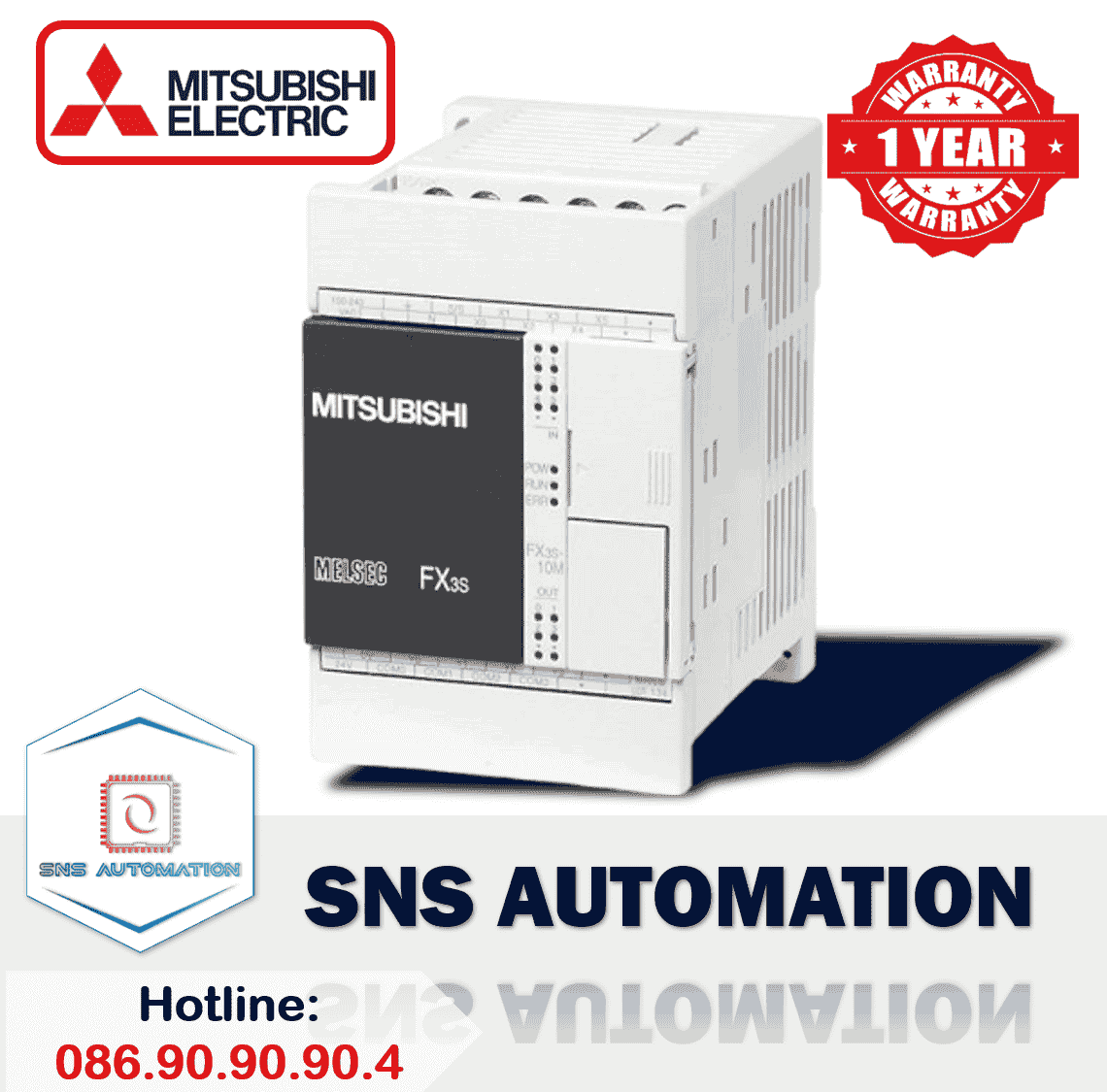

FX3S-10MT BỘ LẬP TRÌNH PLC MITSUBISHI
6 ĐẦU VÀO SỐ - 4 ĐẦU RA TRANSITOR

• Bảo hành 12 tháng
• Hỗ trợ lắp đặt
• Luôn có kỹ sư hỗ trợ 24/24

Bộ điều khiển lập trình PLC Mitsubishi FX3S FX3S-10MT Ứng dụng khác biệt dòng FX3S so với các thế hệ PLC FX3U là ngoài kết nối qua cổng RS422 truyền thống thì còn hỗ trợ thêm cổng USB-mini vì vậy cho phép vừa kết nối HMI vừa kết nối PC mà không cần thêm board mở rộng. Tuy nhiên, FX3S hỗ trợ ít bộ nhớ chương trình và đầu vào ra hơn cùng với đó số lượng mô đun mở rộng cũng sẽ ít hơn so với FX3U. Tuy nhiên chi phí bỏ sẽ tốt hơn so với dòng FX3U nên phù hợp cho ứng dụng nhỏ mang tính kinh tế hơn và vẫn giữ nguyên các lệnh lập trình và chức năng cao cấp như FX3U.

Thông số kỹ thuật FX3S-10MT

Thống số sản phẩm	Nội dung	Thông tin thêm
Tên sản phẩm	FX3S-10MT	Mã sản phẩm tương tự: FX3S-10MR/ES
Điện áp nguồn cấp	100~240 VAC	Điện áp trong phạm vi cho phép 85~264 VAC
Nguồn tiêu thụ	31W	Nguồn tiêu thụ ở đây được tính khi điện áp 24VDC bên trong PLC được sử dụng tối đa công suất.
Bộ nhớ chương trình	32K BƯỚC	Hỗ trợ lập trình lên tới 32.000 bước lệnh
Tổng số đầu vào	6 chân input	Đầu vào kiểu Sink/Source
Điện áp tín hiệu Input	24VDC ±10%	Điện áp trong phạm vi 20.4V~28.8 VDC
Tổng số đầu ra	4 chân Output	Đầu ra kiểu Transitor
Đầu ra kiểu đấu nối	Sink	Nguồn +24VDC đấu qua Tải qua chân Y, COM đấu dây nối -24DC
Kết nối truyền thông tích hợp trên PLC	USB Mini 2.0 & RS422	Lựa chọn màn hình HMI có chuẩn truyền thông RS422
Thời gian phản hồi	5µs ~ 0.2ms	Trang thái Transitor OFF->ON hoặc ON->OFF - Y000 tới Y002: 5µs hoặc thấp hơn với điện áp 5 to 24VDC. - Y003 trở lên: 0.2 ms hoặc thấp hơn tại điện áp 24VDC
Ngôn ngữ lập trình	Ladder Logic hoặc SFC Block	Dạng ngôn ngữ bậc thang hoặc ngôn ngữ biểu đồ chức năng tuần tự
Cáp kết nối	Cáp Mini USB 2.0, FX-USB-AW, USB-SC09, USB-SC09-FX	- Cáp Mini USB 2.0 hoặc - Cáp kết nối thông qua chuẩn RS422 dang tròn 8 pin
Phần mềm sử dụng	GX-Works 2 hoặc GX-Developer	Khuyến nghị sự dụng phần mềm GX-Works 2
Kích thước	WxHxD (mm)	60 x 90 x 49mm
Trọng lượng	Kg	0,22 Kg

Thông số kỹ thuật chung trên dòng PLC Mitsubishi FX3S

• Điện áp nguồn cung cấp: 24VDC hoặc 100/240VAC
• Bộ nhớ chương trình: 32.000 bước
• Hỗ trợ mô đun mở rộng truyền thông: CC-Link, CAN open, RS485, RS232, PROFIBUS DP-V1...
• Loại ngõ ra: Relay hoặc Transistor
• Phát xung tốc độ cao: 2 chân 100kHz với FX3S-14MT & FX3S-20MT, 3 chân với FX3S-30MT
• Tổng I/O: 14, 24, 40, 60 I/O
• Có thể mở rộng lên tới 128 I/O thông qua module hoặc 256 I/O thông qua mạng CC-Link
• Bộ nhớ chương trình: 32000 bước
• Hỗ trợ kết nối qua cổng USB-mini

Ứng dụng

• Trong công nghiệp, bộ điều khiển lập trình PLC không thể thiếu trong các hệ thống điều khiển hiện đại. Được ứng dụng rộng rãi trong tất cả các ngành tự động hóa và cả những lĩnh vực không chuyên:
• Hệ thông xử lý nước, hệ thống chiết rót tự động.
• Xử lý rác thải, xử lý hóa chất
• Điều kiển vị trí đơn trục.
• Giám sát năng lượng.
• Dây chuyền sản xuất, đóng gói, băng tải,…
