6ES7222-1AD30-0XB0 BO MỞ RỘNG NGÕ RA CHO PLC S7-1200
SB 1221 MỞ RỘNG 4 NGÕ RA (4 DQ) DC5V CHO PLC S7-1200

BO 6ES7222-1AD30-0XB0

Mở rộng chức năng cho PLC Siemens S7-1200

TỔNG QUAN VỀ SẢN PHẨM

Module 6ES7222-1AD30-0XB0 là một Digital Output SB 1221

Module 6ES7222‑1AD30‑0XB0 (SB 1222) là một Digital Output board dành cho dòng PLC Siemens SIMATIC S7‑1200, cung cấp 4 kênh đầu ra số dạng MOSFET, hoạt động ở điện áp 5 V DC với khả năng khử nguồn/ngõ vào nhanh. Thiết bị có tốc độ xử lý tín hiệu tối đa lên đến 200 kHz, cho phép điều khiển xung nhanh và chính xác. Kích thước nhỏ gọn chỉ 38×62×21 mm, trọng lượng nhẹ khoảng 30–35 g, tiêu thụ điện năng thấp (~0,5 W), là lựa chọn lý tưởng để mở rộng khả năng điều khiển mà không ảnh hưởng đến không gian tủ điều khiển

Module được thiết kế theo cấu trúc transistor MOSFET hai chiều (sink/source), xử lý tín hiệu đầu ra lên tới 100 mA mỗi kênh với điện áp ngõ ra tối đa là 5–6 V, phù hợp cho các thiết bị logic, LED hoặc dùng cho mạch điện tử khác. Mặc dù không có bảo vệ quá dòng hay ngắn mạch tích hợp, SB 1222 có đèn LED báo trạng thái giúp chẩn đoán nhanh. Chuẩn cách ly trong board và chứng nhận CE/UL/FM/CSA/RCM đảm bảo an toàn và độ tin cậy. Máy thích hợp dùng trong các ứng dụng đòi hỏi mạch điều khiển xung tốc độ cao, như điều khiển servo, PLC cấp thấp, bộ chia xung hoặc các mạch logic nhị phân nhanh.

Điện áp ngõ vào: 4 ngõ ra (4 DQ) - 5VDC

Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Vui lòng gọi: 086.90.90.90.4

Miễn phí giao hàng nội thành TP. HCM.
Hỗ trợ lắp đặt.

Thương hiệu: Seimens

Bảo hành: 12 tháng

Xem thêm

1.000+

Khách hàng trên toàn quốc

6+

Năm kinh nghiệm

2.000+

Kho hàng đa dạng sản phẩm

24H

Thời gian giao hàng nhanh chóng

Bảo hành 12 tháng
Hỗ trợ lắp đặt
Luôn có kỹ sư hỗ trợ 24/24

Dòng PLC SIMATIC S7-1200

là giải pháp tự động hóa nhỏ gọn, được thiết kế để phục vụ các ứng dụng công nghiệp vừa và nhỏ với hiệu năng cao, độ tin cậy tốt và khả năng mở rộng linh hoạt. Với kích thước chỉ khoảng 100 × 75 × 90 mm, S7-1200 giúp tiết kiệm không gian trong tủ điện, mà vẫn tích hợp sẵn các cổng Ethernet (PROFINET), bộ đếm tốc độ cao, điều khiển PID và khả năng truyền thông đa dạng như Modbus, RS-485/232 qua module bổ sung. Thiết bị còn hỗ trợ tính năng an toàn (fail-safe) qua PROFIsafe, bảo mật truy cập và bảo vệ bản quyền chương trình, phù hợp với yêu cầu Industry 4.0 ngày càng cao

Thông số sản phẩm:

Thông số	Miêu tả	Chi tiết thêm
6ES7222-1AD30-0XB0	SB 1221	Bo mở rộng ngõ ra dòng S7-1200
Số ngõ ra	4 DQ	Mở rộng thêm 4 ngõ ra số dạng MOSFET
Kiểu đấu dây	solid-state	Hỗ trợ đấu dây ngõ ra kiểu current-sinking/current-sourcing
Điện áp ngõ ra	5Vdc	Điện áp đi qua ngõ ra DC 5V
Tốc độ xuất xung	200 kHz	Ngõ ra hỗ trợ phát xung 200 kHz
Kích thước	W x H x D(mm)	38 x 62 x 21(mm)
Cân nặng	Gam	35g

Tính năng nổi trội SIMATIC S7-1200:

Thiết kế mô-đun và mở rộng linh hoạt: dễ dàng gắn các module I/O số/tương tự (SM/SB) và module truyền thông như CP - RS485, Profibus, IO-Link…
Truyền thông hiện đại: PROFINET tích hợp (đặc biệt G2 hỗ trợ IRT tốc độ nhanh đến 31.25 µs), giao tiếp Web server, TCP/IP, Modbus TCP/IP giúp kết nối HMI, SCADA thuận tiện.
Tích hợp sẵn chức năng công nghệ cao: đếm xung HSC, đầu ra xung (HSO), điều khiển vòng kín PID và motion control đơn giản, không cần module mở rộng
Chẩn đoán lỗi hiệu quả: giao diện hiển thị lỗi trực quan cả trên TIA Portal, HMI và Web, giúp giảm thiểu thời gian bảo trì

Ứng dụng thực tế SIMATIC S7-1200

Tự động hóa dây chuyền & băng chuyền: kiểm soát tốc độ, vị trí, dừng khẩn cấp, điều khiển ổn định băng tải
Hệ thống HVAC và xử lý nước thải: điều khiển bơm, van, quạt, tích hợp cảm biến nhiệt, áp, điều chỉnh PID trong thời gian thực
Máy đóng gói, máy in, dệt và thiết bị đóng gói: phù hợp với yêu cầu điều khiển chính xác, đồng bộ cao
Ứng dụng kỹ thuật đặc thù: điều khiển servo/động cơ SINAMICS V90, cascade điều khiển nhiều bơm/Động cơ trong ngành nước - ví dụ dùng PROFIDrive với S7-1200

TRẢI NGHIỆM DỊCH VỤ CỦA SNS AUTOMATION CO.,LTD

Về sản phẩm: Giá cả vô cùng cạnh tranh, chất lượng đảm bảo.
Kho hàng: lớn, đa dạng sản phẩm, biến tần công suất lên tới 300Kw có sẵn.
Hỗ trợ lắp đặt: Đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng hỗ trợ lắp đặt.
Chính sách bảo hành: Bảo hành 24 tháng đối với biến tần USFULL, 12 tháng với sản phẩm khác.

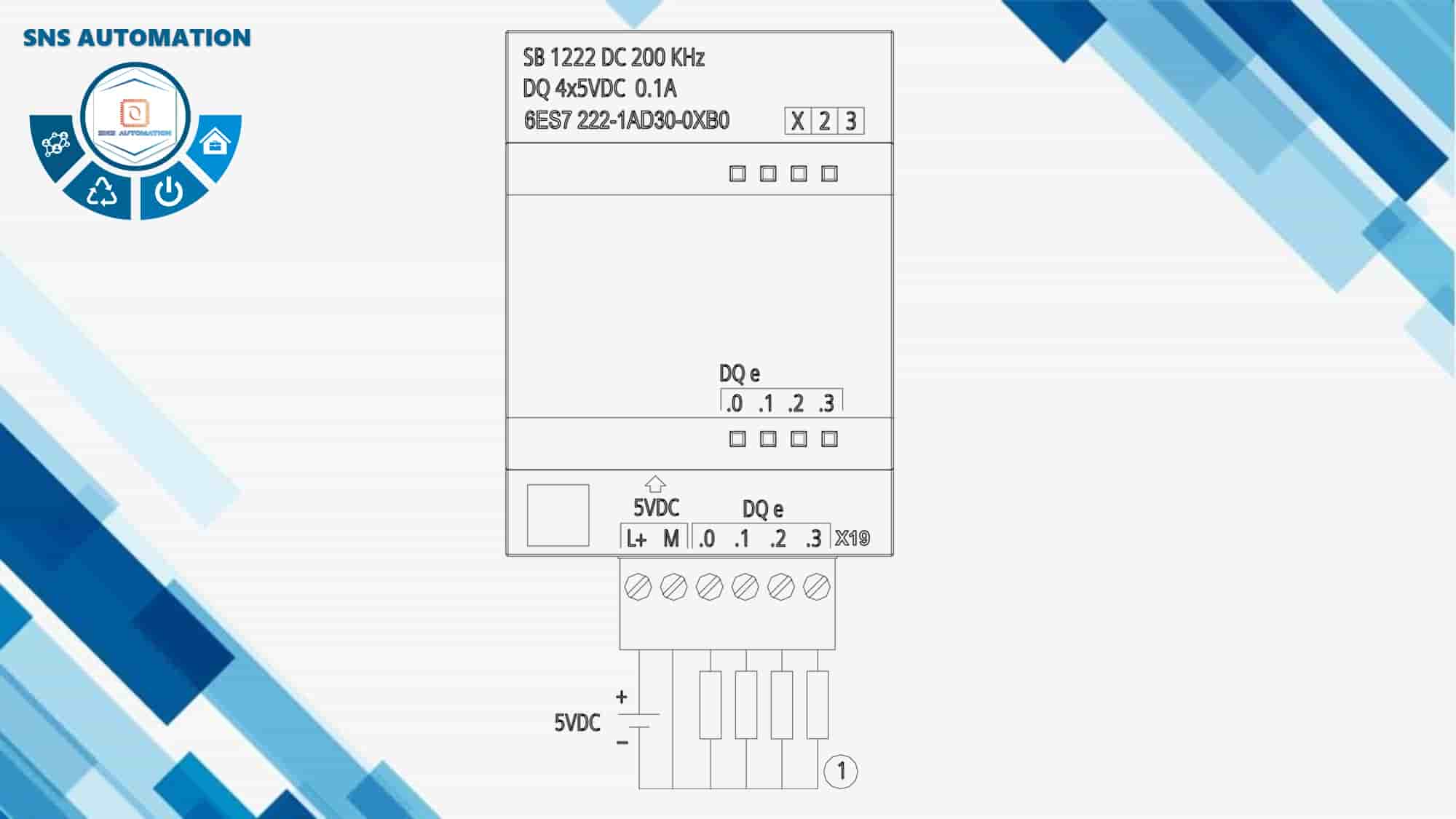

ĐẤU DÂY MẠCH ĐIỀU KHIỂN
